Installation
4.1.7 Flèche de grue (optionnelle)

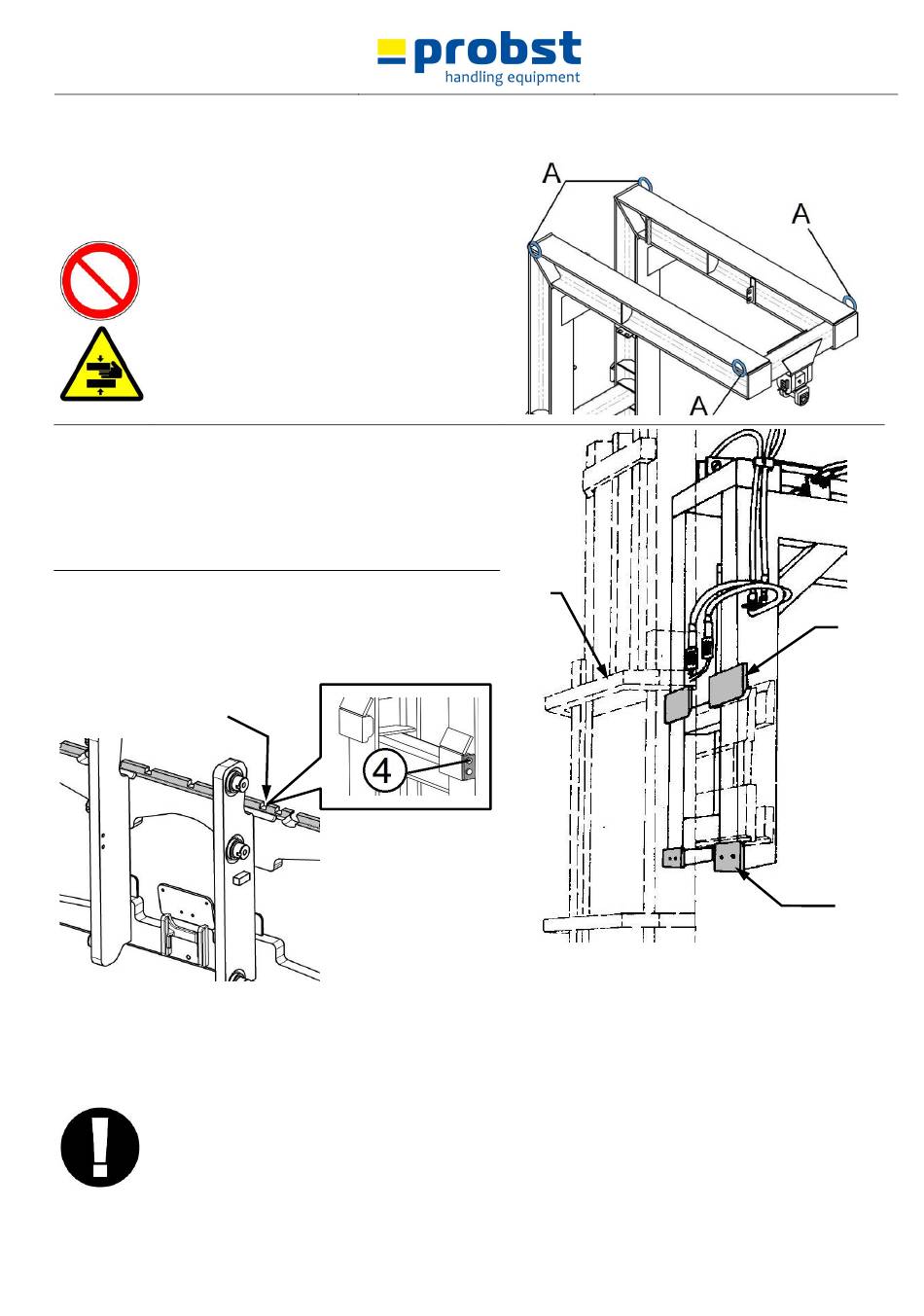

La flèche de la grue possède 4 oeillets de suspension (A) pour la
soulever avec des chaînes/courroies de levage appropriées (à
l'aide d'un engin de levage approprié) - pour la positionner sur le
chariot élévateur sur lequel elle doit être montée ultérieurement.
Lors du levage et du transport de la flèche de la
grue, aucune personne ne doit se trouver à
proximité immédiate. Ne restez pas sous une
charge suspendue !
Attention lors des travaux de montage Risque
d'écrasement des mains !
Pour monter la flèche de la grue sur le chariot élévateur,
positionner la plaque de levage ① du chariot élévateur sous les
griffes de fixation supérieures ② de la flèche de la grue, puis
fixer les griffes de fixation inférieures ③ à la plaque de levage
①, à l'aide des vis de fixation fournies.
Attention : respecter le couple de serrage maximal admissible
des vis de fixation !
Lors du montage de la flèche de la grue, veillez à ce qu'elle soit
positionnée (autant que possible) au centre de la plaque de
levage ① et que le dispositif antidérapant ④ soit inséré dans la
prochaine rainure possible ⑤ sur la plaque de levage ①.
⑤
4.1.8

Centre de charge

•
Lors du dimensionnement du chariot, on part du principe que le point de suspension est
entièrement rétracté pendant la conduite normale et qu'il n'y a donc qu'un faible entraxe de la
charge.
•
L'entraxe de la charge est augmenté par les accessoires et, surtout, par l'utilisation d'un
équipement de déplacement VA, ce qui réduit la capacité de charge du chariot élévateur.
•
Le point de suspension peut être déplacé hydrauliquement vers l'avant pour déposer le colis
uniquement lorsque la charge se trouve à environ 10 cm au-dessus d'une aire de stationnement (par
exemple, l'aire de chargement d'un camion) et que le camion est à l'arrêt.
•
Après la pose, le point d'accrochage (le dispositif de déplacement VA) doit être rentré
immédiatement.
