2. GUIDE DE DEMARRAGE RAPIDE DE CHIEF II
Ces instructions élémentaires vous guideront pour démarrer rapidement votre système. Laissez vos
trains tourner, et maintenant, vous pourrez regarder les détails plus tard. Une description complète
de tous les contrôles et de toutes les informations techniques sont inclues plus loin dans ce manuel.
Cette section suppose que vous utilisez un nouveau système. Si votre système est équipé en radio,
nous recommandons que vous suiviez cette section sans utiliser la radio pour apprendre les bases.
Quand vous voudrez connecter la radio à votre système, allez voir la Section 26.0 pour apprendre
comment l'installer.
Vers le
transformateur
Câble LocoNet
port A ou B câblé sur
la prise à l'arrière de
UP3
COLLIN
CHIEF II

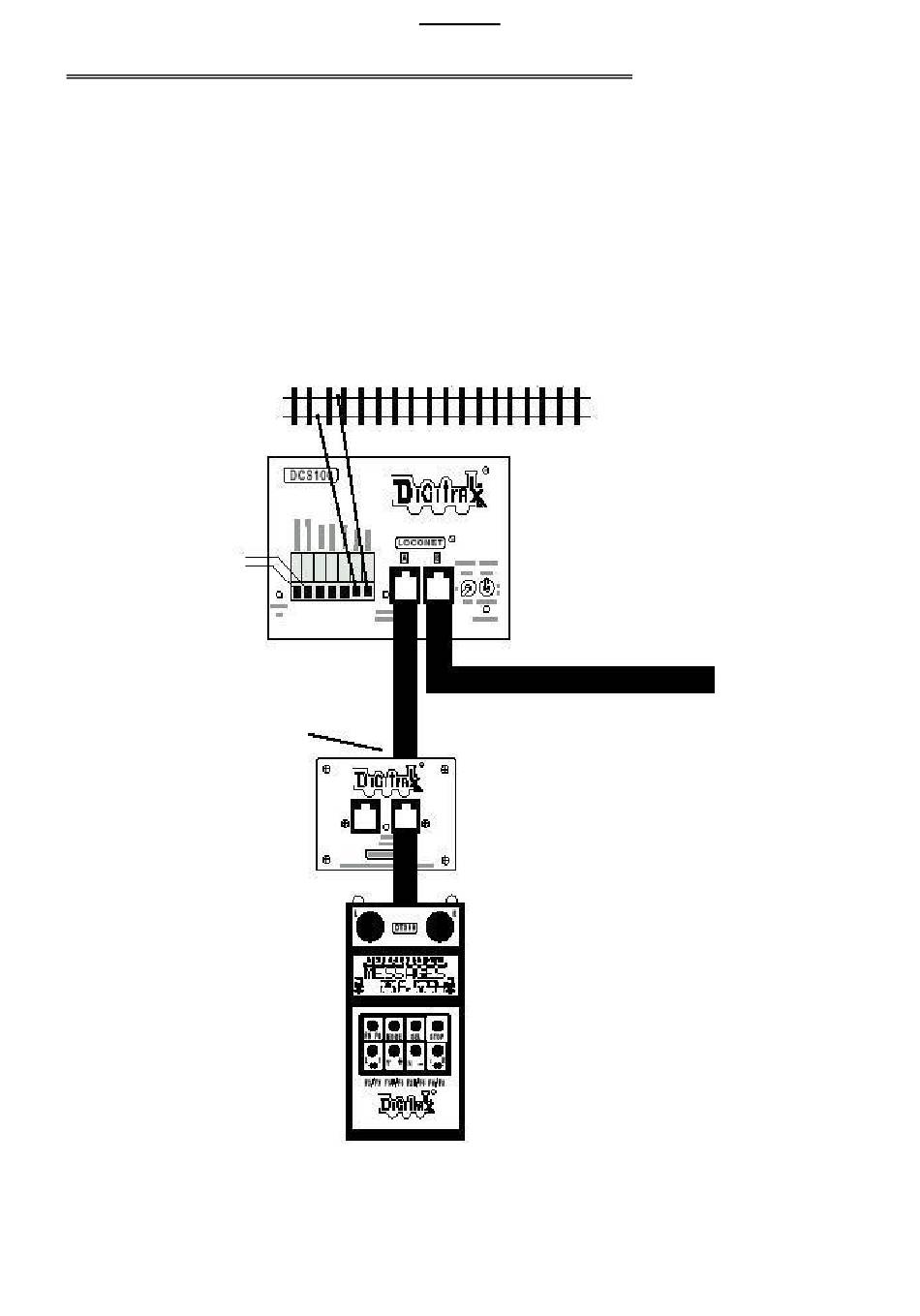

Diagramme 1 : Connexion de Chief II

Section alimentée (double voie)
du
Page 9
Réseau LocoNet (câble téléphonique
plat 6 conducteurs)
Notes :
1. Branchez le port A ou B sur le DCS100 ou
le UP3
2. La manette DT300 qui est livrée avec
l'Empire Builder II n'est pas à brancher
directement sur le DCS100. Il peut être
connecté dans toute prise LocoNet du
système. Toutes les manettes mémorisent
vos débranchements lors des
déplacements.
3. Etendez votre réseau LocoNet par des
composants en « guirlandes » comme
montré dans le diagramme 2.
