Cascade de chemins par le DS54

Comme le DS54 peut générer des commandes de messages de commutation en cascade, il peut être
utilisé pour augmenter les chemins locaux du DS54 avec tout chemin du LocoNet qui est dans le
système. Même si vous n'utilisez pas les chemins internes ou locaux du DS54, vous pouvez
déclencher jusqu'à 8 requêtes de chemins différents du système depuis des petits boutons rattachés
au DS54. Rappelez-vous que pour sélectionner la valeur correcte du contrôle de cascade en mode
manuel sur le DS54, l'état «ouvert » ou «fermé » doit correspondre à l'adresse d'aiguillage Top du
chemin que vous voulez déclencher. Aussi assurez-vous que le DS54 est connecté au LocoNet par
une prise RJ12 6 points pour qu'il puisse «parler » sur le loconet.

19.5 Edition de Chemins

Pour aller en mode d'édition de chemins (Edit Routes - Er) vous devez passer par l'édition de
l'horloge :
1. Démarrez en mode Lo (Loco). Pressez la touche MODE pour entrer en mode Sw. Suivi par la
touche FN F0
entrer en mode EF (Edit Fast Rate). Pressez la touche FN F0
EA (Edit Alarm). Pressez la touche FN F0

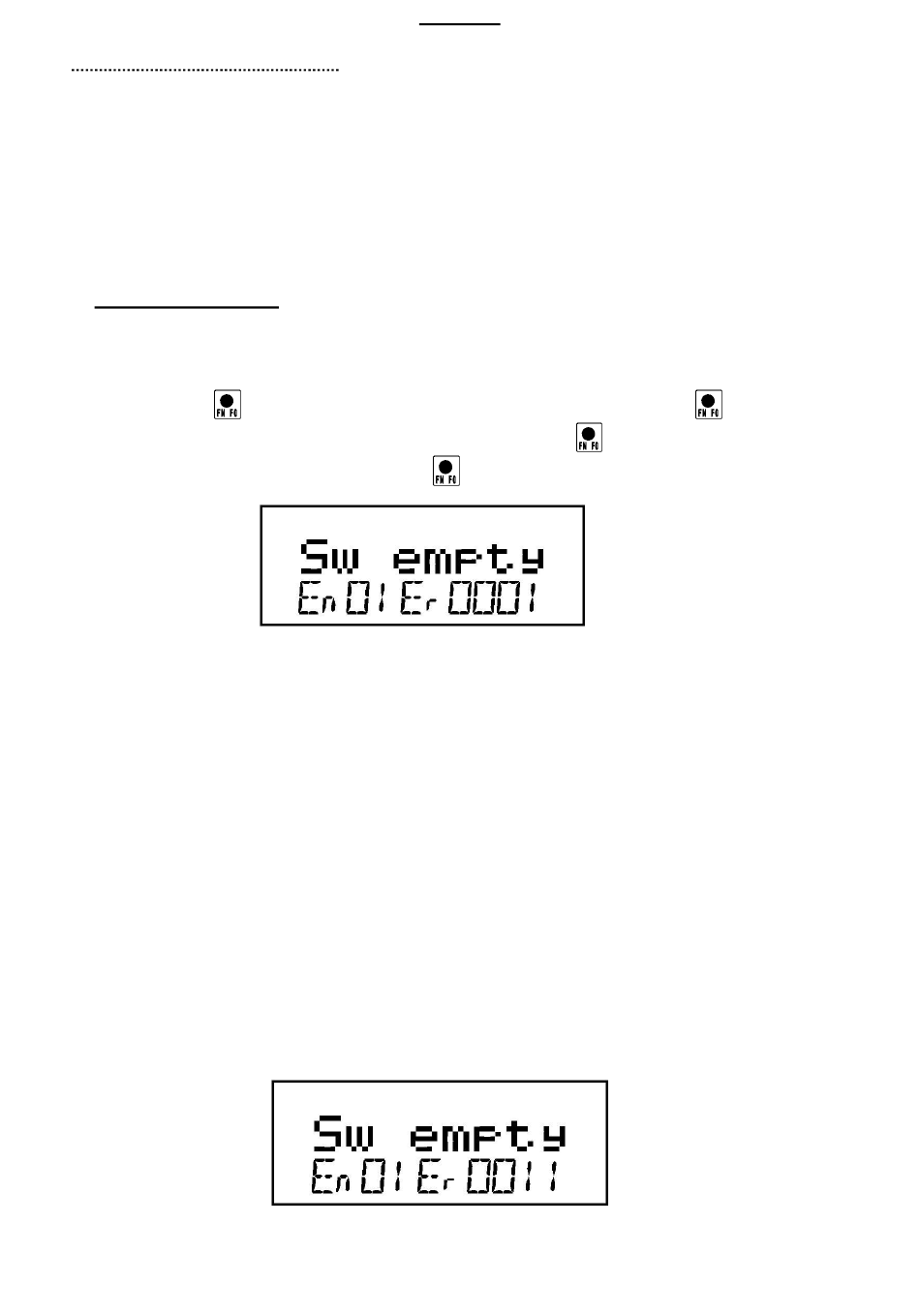

Cet affichage montre Er (Edit Routes) dans la zone de l'indicateur de mode sur la ligne du bas
pour vous indiquer que vous êtes en mode d'édition de chemins.
Le coté droit de la ligne du bas montre sur quel chemin vous êtes entrain de travailler. Ce peut-
être n'importe quel nombre entre 01 et 32.
Le coté gauche de la ligne du bas de l'afficheur montre sur quelle entrée à l'intérieur du chemin
vous êtes en train de travailler. Le nombre En (entry) peut être n'importe quel nombre entre 01
et 08.
En01 est l'adresse TOP ou l'adresse de contrôle d'aiguillages. La position, c ou t, que vous avez
fourni pour cette adresse d'aiguillage est celle qui agira sur le chemin.
La zone de texte vous montre "Sw empty" pour faire savoir que rien n'a été entré pour l'entrée
01, du chemin 01.
2. Utilisez le bouton de la manette R pour sélectionner le numéro du chemin que vous voulez
configurer. Le coté droit en bas de l'afficheur montrera le numéro du chemin. Le DT300 vous
permettra de numéroter au-dessus du chemin 32 mais N'UTILISEZ PAS LES CHEMINS EN
DEHORS DE LA GAMME 01-32.
3. Utilisez le bouton de manette L pour sélectionner le numéro de l'entrée dans le chemin choisi.
Le coté gauche du bas de l'afficheur montre le numéro de l'entrée.
COLLIN
CHIEF II
pour entrer en EC (Edit Clock). Pressez la touche FN F0
Cet affichage montre l'entrée 01, et le chemin 11 est vide.
Page 70
à nouveau pour entrer en mode
à nouveau pour entrer en mode Er (Edit Routes).
à nouveau pour
10/04/2013
