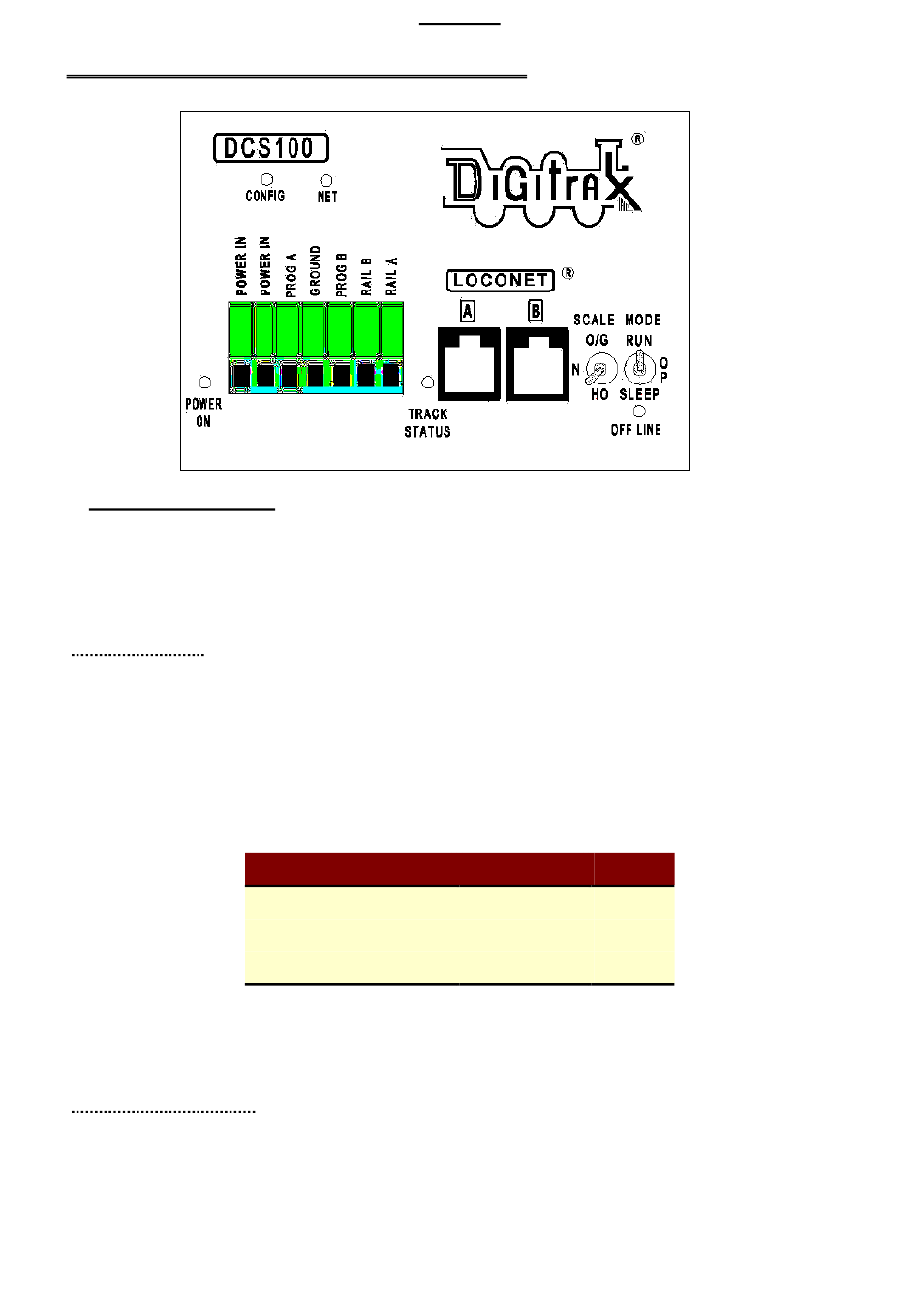

5. PANNEAU DE CONTROLE DU DCS100
5.1 Entrée alimentation
Les deux terminaisons "POWER IN" sur tous les boosters Digitrax et toutes les stations de
commande sont les connexions d'entrée d'alimentation. Digitrax ne recommande pas de partager
une source d'alimentation commune entre plusieurs produits Digitrax. Chaque unité devra avoir sa
propre alimentation dédiée pour de meilleures performances.
Transformateur
Digitrax recommande l'alimentation PS515 pour alimenter tous les DCS100. Il y a beaucoup
d'autres transformateurs et d'autres alimentations qui peuvent être utilisées sur les entrées
d'alimentation du DCS100. La plupart des alimentations classiques DC de modèle réduit de train ne
sont pas capables de fournir 5 A au booster DCS100, parce qu'elles sont conçues pour commander
1 ou 2 locomotives dans un système de cantons DC. Avec le DCC vous commanderez plusieurs
locomotives sur la même zone d'alimentation, donc vous avez besoin de fournir plus de puissance
dans chaque zone.
Vous ne pouvez pas faire rapidement un ON-OFF-ON rapide sur le DCS100. Lorsque vous éteignez
l'unité, attendez 30 secondes avant de la rallumer.
Dissipation de chaleur
Il est normal qu'un DCS100 soit chaud au toucher quand il est en cours d'utilisation. Il est conçu
pour absorber et dissiper la différence de voltage entre l'entrée et la sortie stabilisée sélectionnée en
fonction de l'échelle, et la charge de courant en cours d'utilisation. Si l'unité n'est pas capable de
dissiper une chaleur excessive, un arrêt thermique peut se produire. Nous recommandons de mettre
les boosters dans un endroit ventilé. Si vous avez souvent des arrêts dus à la chaleur, ajoutez un
petit ventilateur pour aider le booster à se refroidir.
COLLIN
Tableau I : Caractéristiques du transformateur du DCS100
AC ou DC
Entrée Max
Entrée Input
Courant Max en entrée
CHIEF II
AC 50/60Hz
20V RMS AC
12V AC
5 A
Page 27
DC
28V DC
12V DC
5 A
