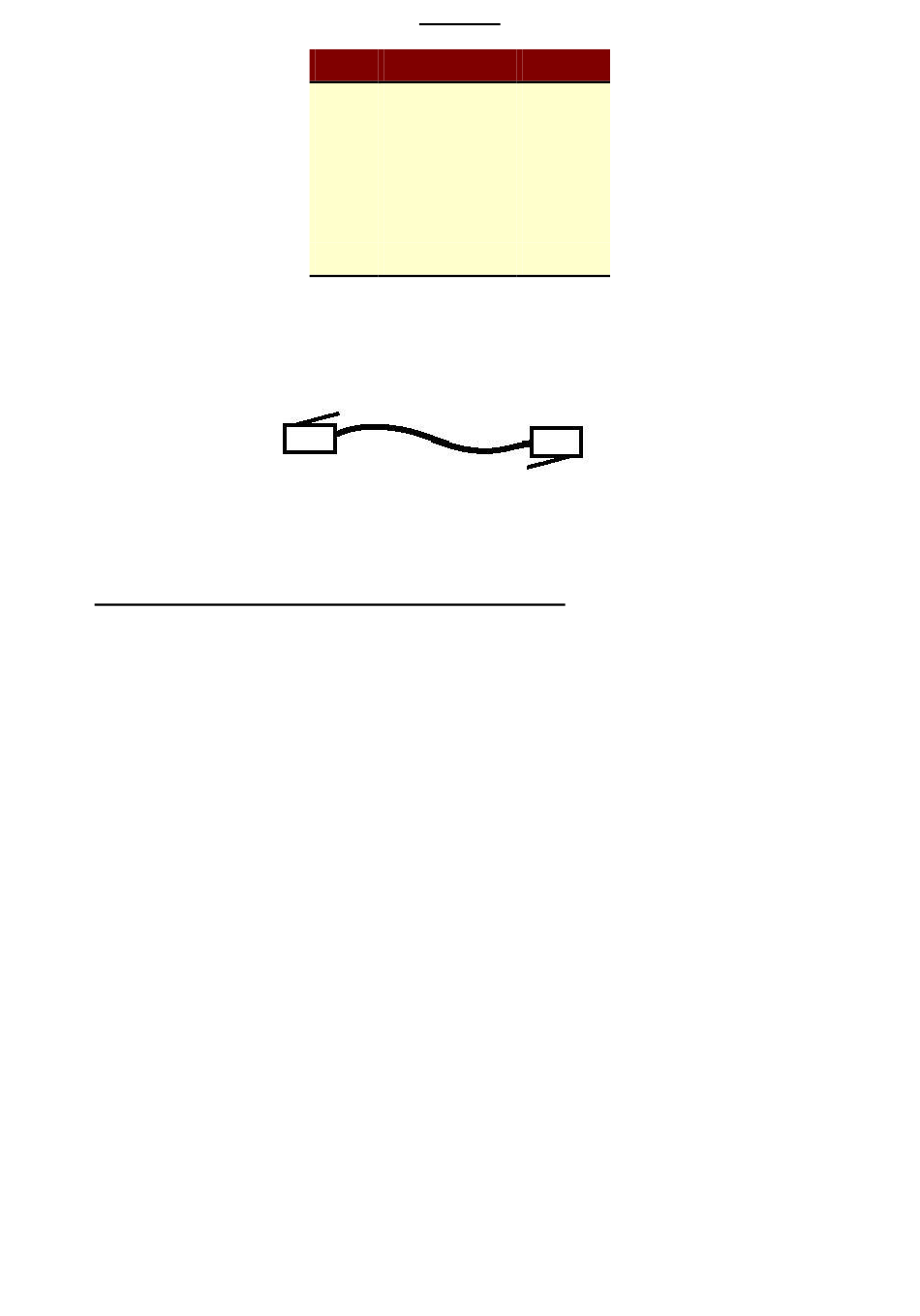

Les câbles LocoNet sont câblés point à point (1 au 1 etc.). Quand vous tiendrez la prise et que vous
regarderez le bout du connecteur, vous verrez les fils listés dans le tableau ci-dessus de gauche à
droite.
La plupart des revendeurs Digitrax peuvent fournir ou vous dire où vous procurer des câbles, des
prises et des pinces dont vous avez besoin. Les fournisseurs électroniques ont ces composants
disponibles.
4.12 Prise pour les manettes de commande sur LocoNet
Toutes les manettes de commande Digitrax sont des manettes à mémoire qu'on peut déconnecter,
certaines sont équipées en système infra rouge d'autre en système radio. Même si vous utilisez des
manettes sans fil, vous devrez installer au moins une ou deux prises LocoNet sur votre réseau.
Toute prise téléphonique RJ12 6 conducteurs peut servir comme prise de manette sur LocoNet. Le
problème de l'utilisation de prises de type téléphonique RJ12 est que vous devrez les câbler et les
contrôler pour être sûr de leur fonctionnement. Le panneau universel UP-3 de Digitrax, inclus avec
votre ensemble Chief II, fournit une option simple toute prête pour câbler des prises RJ12 autour de
votre réseau. Ce panneau en face avant fournit 2 prises RJ12 ainsi qu'un indicateur «d'état de
voie ». L'arrière du panneau fournit 2 prises RJ12 pour chaîner en série l'équipement LocoNet
suivant sur le réseau.
COLLIN
CHIEF II
Point
Couleur du fil
1
Blanc
2
Noir
3
Rouge
4
Vert
5
Jaune
6
Bleu
Page 24
Nom
Rail sync
Masse
LocoNet
LocoNet
Masse
Rail sync
10/04/2013
