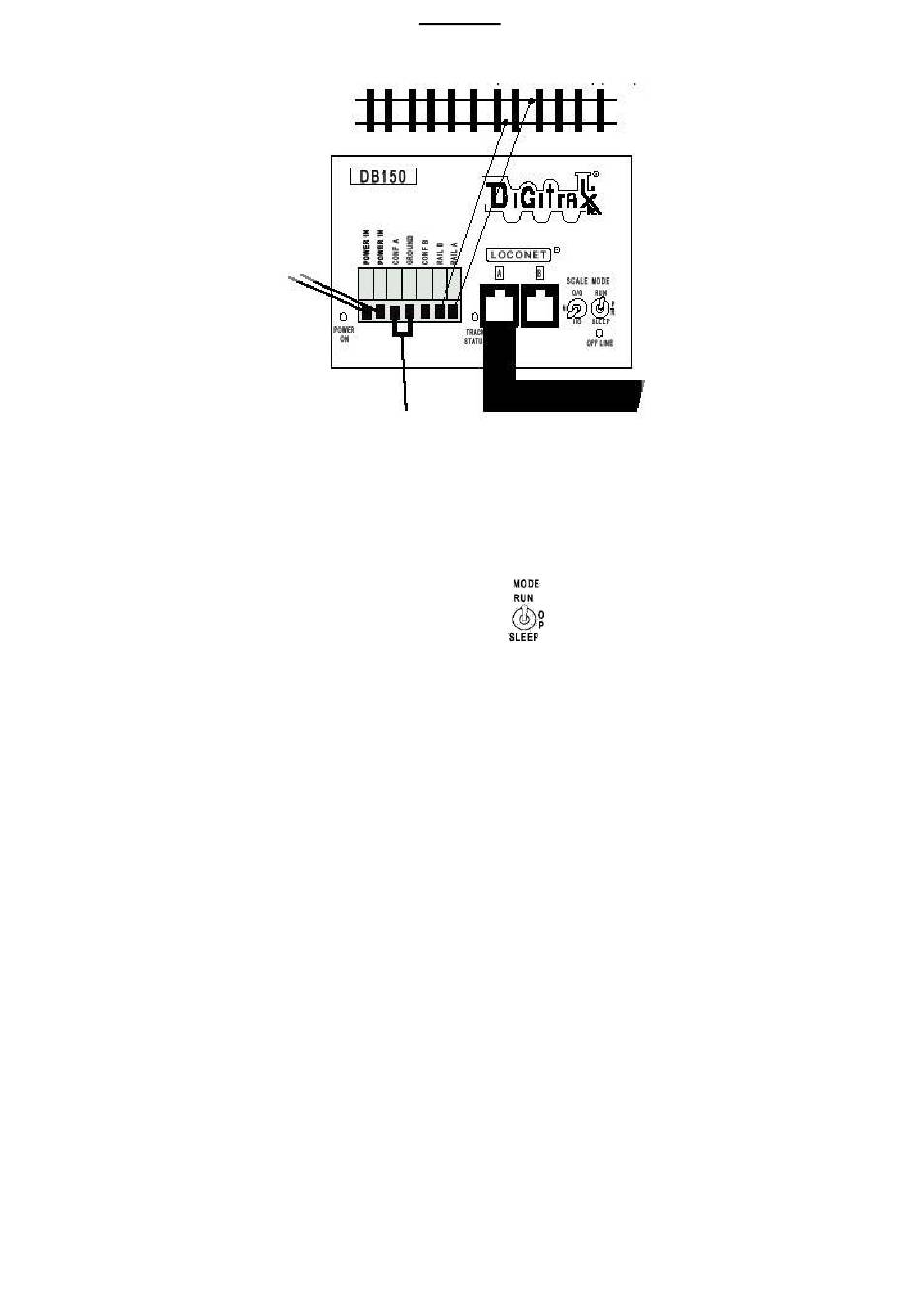

Vers le
transformateur
1. Commencez avec un DB150 hors tension.
2. Connectez les terminaisons CONFIG A et GROUND du DB150 avec un fil court
3. Positionnez l'interrupteur MODE du DB150 à RUN
4. Alimentez le DB150. Le DB150 se convertira automatiquement en booster que lorsque vous
l'alimentez.
5. Connectez le DB150 à votre DCS100 par LocoNet via l'un des Ports A ou B de LocoNet en
utilisant des câbles LocoNet standards qui ont été testés avec le LT1.
6. Vous pouvez ajouter plus de DB150 en chaînant des boosters DB150 supplémentaires par le
Port A ou B de LocoNet de tout système DB150.
Si vous rencontrez des problèmes opérationnels après que vous ayez ajouté un DB150 à votre
système, vérifiez et assurez-vous qu'il est bien configuré comme un booster en reprenant les étapes
précédentes à nouveau. Nous avons vu cette simple faute provoquant des problèmes opérationnels
avec un réseau modulaire quand quelqu'un a ajouté un DB150 configuré comme une station de
commande à un réseau qui était déjà sous tension et tournait avec une autre station de commande
(DCS100 ou DB150). Dans ce cas, deux stations de commande peuvent être en train d'essayer de
commander le même réseau provoquant des résultats non désirés comme des trains qui apparaissent
être en train de rouler à l'extérieur.
Note du traducteur :
Si vous achetez un système 8 Ampères, il sera livré avec un DCS200 8A.
Au lieu d'un DB150, vous pouvez utiliser un DB200 qui n'est qu'un booster de puissance de 8
ampères et qui ne possède pas les fonctions de station de commande, il ne répète que les signaux de
la station de commande DSC100 ou DCS200.
Pour les boucles de retournement vous pouvez adjoindre un PM4 qui gérera 4 sections
indépendantes à partir d'un des boosters ou station de commande.
COLLIN
CHIEF II
Section alimentée (double voie)
Ce cavalier
configure le
DB150 comme
un booster
d'extension
Page 20
Vers un autre
DB150 ou un
DCS100
.
