Calibrage

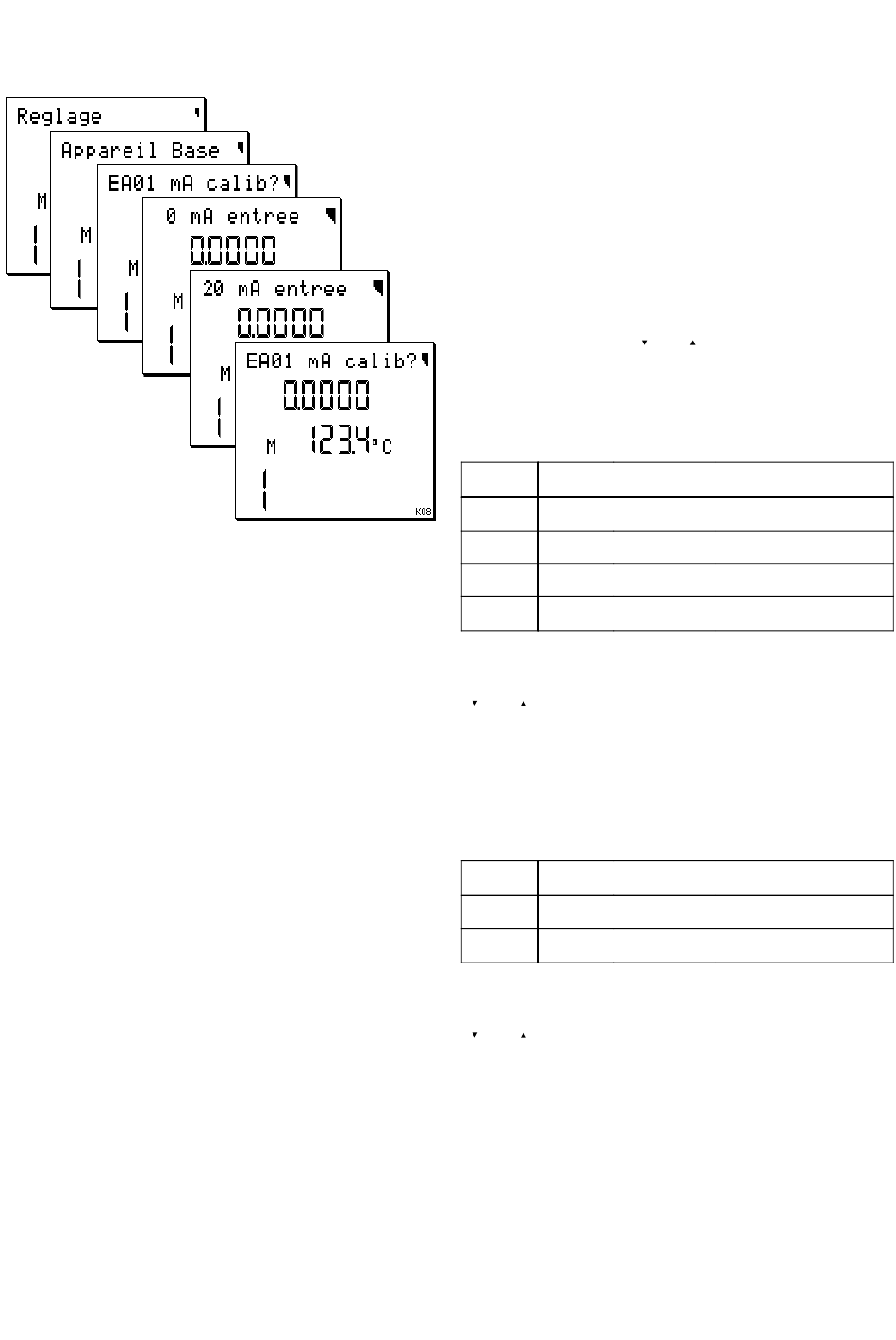

Fig. 85
Z-19075
Les deux entrées de l'appareil de base peuvent être étalonnées
avec la fonction calibrage. Des transmetteurs externes avec une
une classe de précision correspondante sont nécessaires pour
ce calibrage.
En appelant le routine de calibrage, ce routine présente un cali-
brage des entrées EA01 et EA02 de l'appareil de base dans le
type de mesure configuré.
Pendant le calibrage les valeurs suivantes sont présentées avec
les plages ajustées donnés.
Pour le calibrage, les valeurs exactes doivent être fournies dans
les plages sur les bornes. Ajuster la valeur affichée sur la valeur
établie avec les touches < > et < > et confirmer avec <Enter>.
Entrée mA
Affichage:
EA0x mA kalib.?
EA
01
mA
02
mA
Tab. 9
Entrée mA
Ajuster la valeur affichée sur la valeur établie avec les touches
< > et < > et confirmer avec <Enter>. Le calibrage devait être
réalisé pour les deux points. 0 mA est fourni à cause d'un court-
circuit sur les bornes 10 et 11.
Mesure mV
Affichage:
EA01 mV kalib.?
EA
01
mV
Tab. 10
Mesure mV
Ajuster la valeur affichée sur la valeur établie avec les touches
< > et < > et confirmer avec <Enter>. Le calibrage devait être
réalisé pour tous les quatre points.
Affichage
Plage
0,000
−1,00 ... +5,00
20,000
15,00 ... 22,00
0,000
−1,00 ... +5,00
20,000
15,00 ... 22,00
Affichage
Plage
−10,000
−10,00 ... −5,00
80,000
60,00 ... 85,00
