Equilibrage du télétransmetteur
Les options du menu pour l'équilibrage du télétransmetteur
peuvent être sélectionnées si l'entrée respective pour «télétrans-
metteur» ou pour «0/4... 20 mA» est configurée. Le processus
d'équilibrage est identique dans les deux cas. L'équilibrage est
toujours nécessaire lorsque le transmetteur ou un signal de me-
sure (par exemple recopie de position) ne peut pas être entière-
ment utilisé comme valeur mesurée valable.

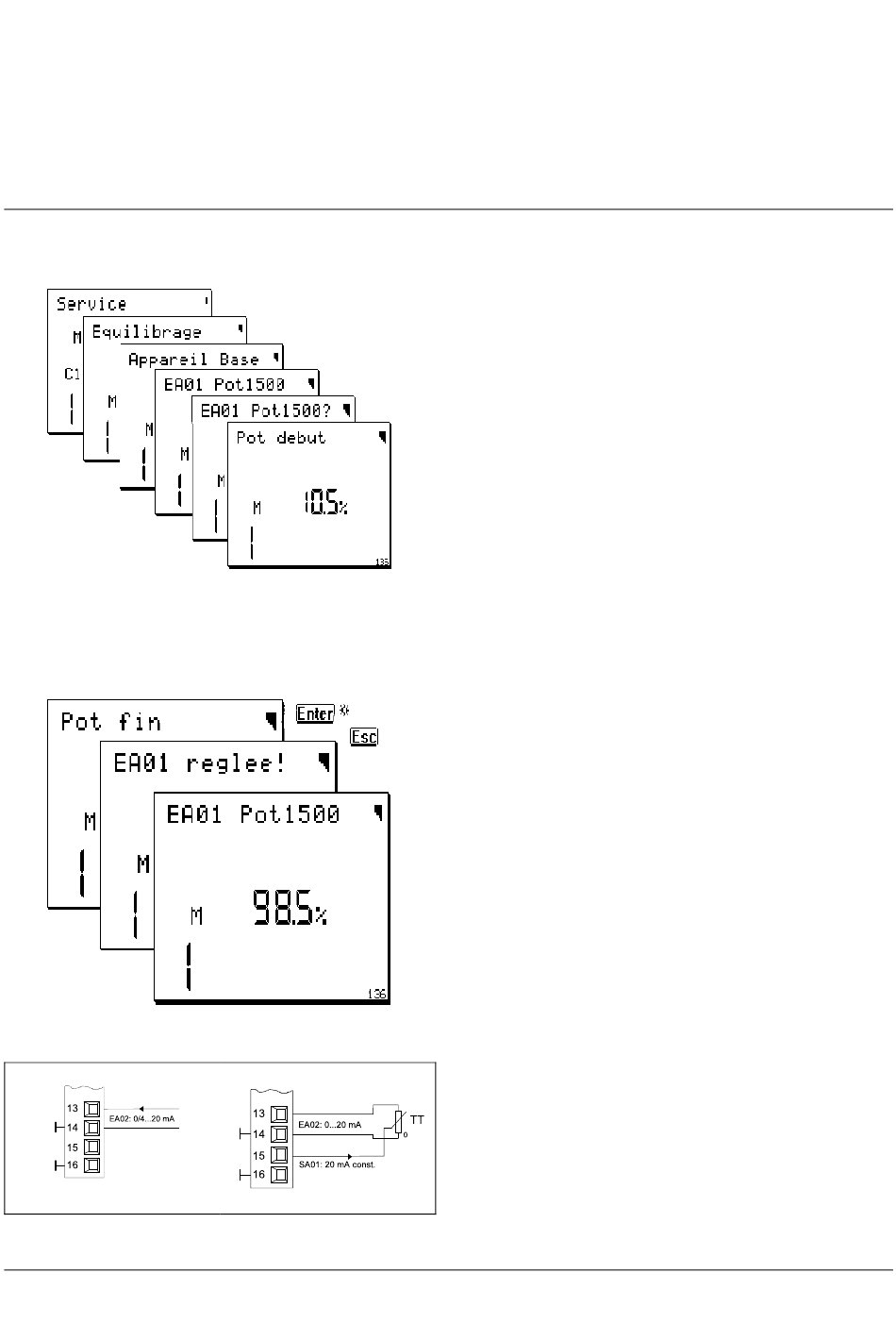

Sélection pour l'équilibrage du point zéro
Fig. 82
Z-19135
Equilibrage de la valeur finale
Fig. 83
Z-19136
Fig. 84
Z-19128, Z-19129
58 Service
Application
Recopie de position avec potentiomètre sur entrée de telétrans-
metteur (EA01 ou Pt100 module pour 3/4 fils) ou entrée du cou-
rant 0...20 mA EA02
1. Dans le menu «Service» appeler la fonction équilibrage en
touchant <Enter> plusieurs fois.
Le message «Début E01» demande que le téletransmetteur soit
recopié méchaniquement sur sa position initiale.
2. Recopier le télétransmetteur sur sa position initiale.
3. Valider le message «EA01 début» avec <Enter>.
L'équilibrage s'effectue et le signal saute sur «EA01 terminé»:
4. mettre le télétransmetteur sur sa position finale mécanique-
ment.
5. Valider le message «EA01 terminé» avec <Enter>.
Avec le message «AE01 ajusté» la routine retourne la fonction
d'égalisation au niveau supérieure suivant.
Retourner au niveau principale avec <Esc>.
L'équilibrage de recopie de position à l'aide du courant 0/4...
20 mA ou avec un potentiomètre à source constante s'effectue
en manière identique. Le message «EAxy Pot150x» sera alors
substitué par «EAxy20mA p. Pot».
Fig. 84
à gauche
EA-M02-Q01 = 1 ou 2
EA-M02-Q01 = 1
EA-M02-Q03 = 2
EA-M02-P05 = 0
EA-M02-P06 = 100
à droite
EA-M02-Q01 = 1
EA-M02-Q02 = 1
EA-M02-Q03 = 2
EA-M02-P05 = 0
EA-M02-P06 = 100
SA-M01-Q01 = 5
