Régulation de constituants multiples
Le circuit d'entrée de constituants multiples est possible dans:
-
des régulateurs monovoie et multivoies et
-
des régulateurs en cascade de cascades.
Normalement, il exige des entrées analogiques supplémentaires.
Applications
1. Régulation d'eau d'alimentation de chaudières à tambour. A
la place de ce circuit, un circuit en cascade peut être égale-
ment utilisé (cf. «Cascades») (pas Protronic 100).
2. Interconnection additive de signaux de mesure ou valeurs de
consigne.
Exemple: régulation de la somme de deux signaux de quan-
tité.
Pour les deux mesures de quantité, une correction d'état peut
être incorporée pour le gaz ou la vapeur (cf. paragraphe «Cor-
rection d'état»).
Configuration pour 1er
(pas Protronic 100)
Fig. 38

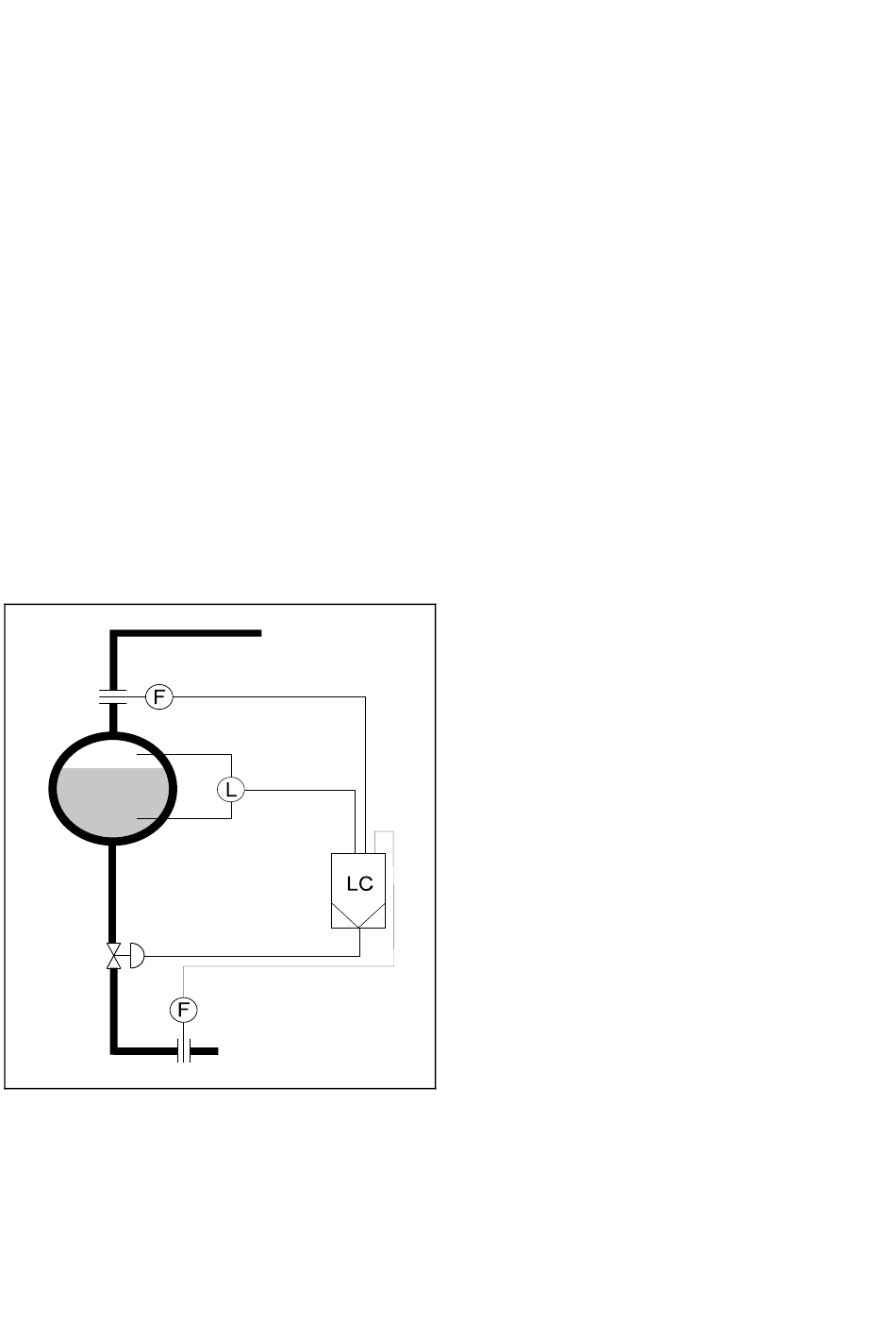

Niveau d'eau du tambour
Z-19122
Circuit d'entrée de constituants multiples
Bx-M03-Q01 = 2
En fonction du problème posé, la différence de l'eau d'alimen-
tation et de la quantité de vapeur sera connectée de facon liné-
aire ou différentielle.
Application linéaire
Xw = M + K2 * (ES2 + K3 * ES3) - C
Bx-M03-Q02 = 2
Bx-M03-Q02 = 3
Application différentielle:
Xw = M - C
A la composante D: K2 * (ES.2 + K3 * ES.3) requiert une régu-
lation PID:
Bx-M02-Q02 = 4
Bx-M03-Q03 = 1
Bx-M03-Q04 - Q08
Bx-M03-P16
Bx-M03-P17
Bx-P101 bis P103
Affectation des entrées Lx-M04 en fonction des entrées ana-
logiques disponibles.
Exemples de configuration: Régulation de constituants multiples 33
le niveau d'eau affiché est faussé par la
différence d'eau d'alimentation - quantité
de vapeur
Affichage du niveau d'eau non faussé
de préférence, affichage de l'écart de
réglage en %
correspond à la configuration de ES1
correspond à la configuration de ES1
correspond à la configuration de ES1
à adapter lors de la mis en service
