Pilotage de paramètres
Le pilotage de paramètres permet l'adaptation ciblée des para-
mètres à des faits altérables reproductibles dans le processus.
Commutation de paramètres
Un ou plusieurs paramètres peuvent être commutés en fonction
d'une valeur limite ou d'une entrée binaire. Ceci est par exemple
indispensable pour la commutation entre deux signaux de me-
sure différents en tant que grandeur réglante.
La commutation n'est pas nécessaire pour les transmetteurs de
mesure avec différentes étendues de mesure pour la même
grandeur physique. La valeur mesurée ne change pas pendant
la commutation grâce à l'échelle des entrées.

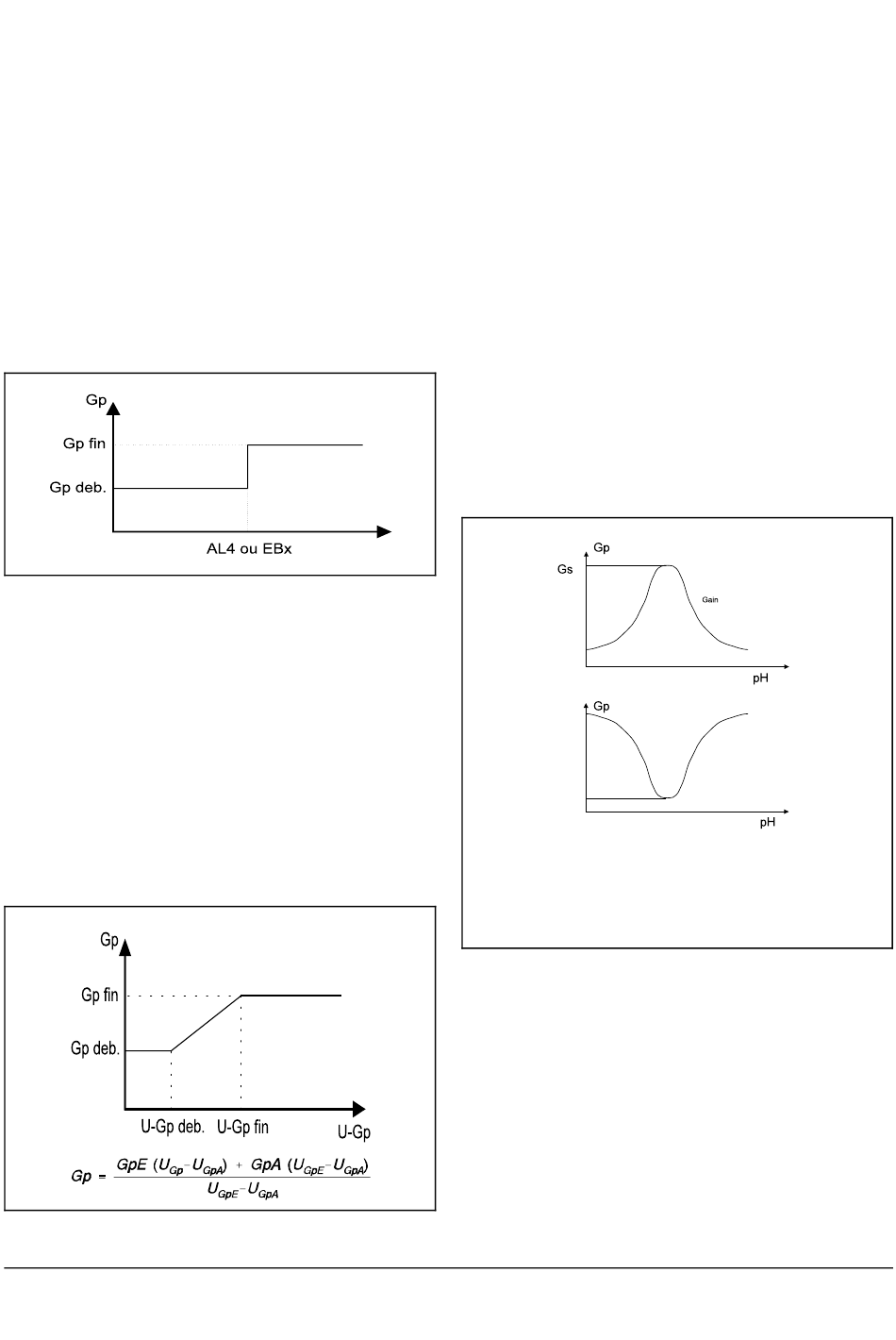

Fig. 50 Commutation Gain
Z-19086
Configuration et paramétrage:
Bx-M02-Q07 = 11 ou 12
Bx-P07 = KpA
Bx-P08 = KpE
En cas spécial: commutation P-PI
Ici p.ex TnA = 0. Tant que TnA reste efficace, la composante I
demeure hors circuit.
Pilotage de paramètres
Linéaire
Fig 51 Pilotage de paramètres linéaires, U: variable qui commande
Z-19085
Commutation par GW4 ou EBx
C'est en fonction d'une grandeur analogique à sélection libre
(valeur de consigne, valeur mesurée, grandeur réglante, etc.)
que le paramètre efficace sera modifié linéairement entre une
valeur initiale et finale.
Configuration et paramétrage:
Bx-M02-Q07 = 1 à 5 ou 13
Bx-P06 = KpA
Bx-P07 = KpE
Bx-P08 = U-KpA
Bx-P09 = U-KpE
Non linéaire
Pour la régulation de la valeur du pH, le gain de dérivée du sys-
tème réglé varie considérablement avec la valeur du pH. Le gain
de dérivée est le plus élevé à pH 7 et chute considérablement
pour pH0 et pH14. Un gain de dérivée réciproque est requis
dans les régulateurs.
Fig. 52 Pilotage de paramètres non linéaire
par la valeur mesurée pH
Z-19099
Configuration:
Bx-M02-Q07 = 7 Commande de paramètres par grandeur
réglante M sur tableau 1
Le tableau 1 est paramétré avec le gain Kp dérivée du circuit de
régulation (dérivée de la courbe de titrage).
Exemples de configuration: Multiplication 41
commande Kp par grandeur sé-
lectionnée
par exemple valeur de consigne
(Bx-M02-Q07 = 2)
