Régulation de rapport
Le circuit d'entrée de rapport est possible dans:
-
les régulateurs monovoie
-
les régulateurs à plusieurs voies indépendantes
-
les régulateurs pilotes et en cascade de cascades
Valeurs de rapport et de consigne
Pour la régulation de rapport sont disponibles en tant que
sources de consigne Rc1 à Rc3: une consigne externe (signal du
courant), le transmetteur de programme et une consigne de
l'ordinateur comme consigne de rapport.
Tous les circuits d'entrée de rapport peuvent être aussi employés
comme circuit d'entrée de consigne fixe et de rapport. A cette
application, s'ajoute également la valeur de consigne C1.

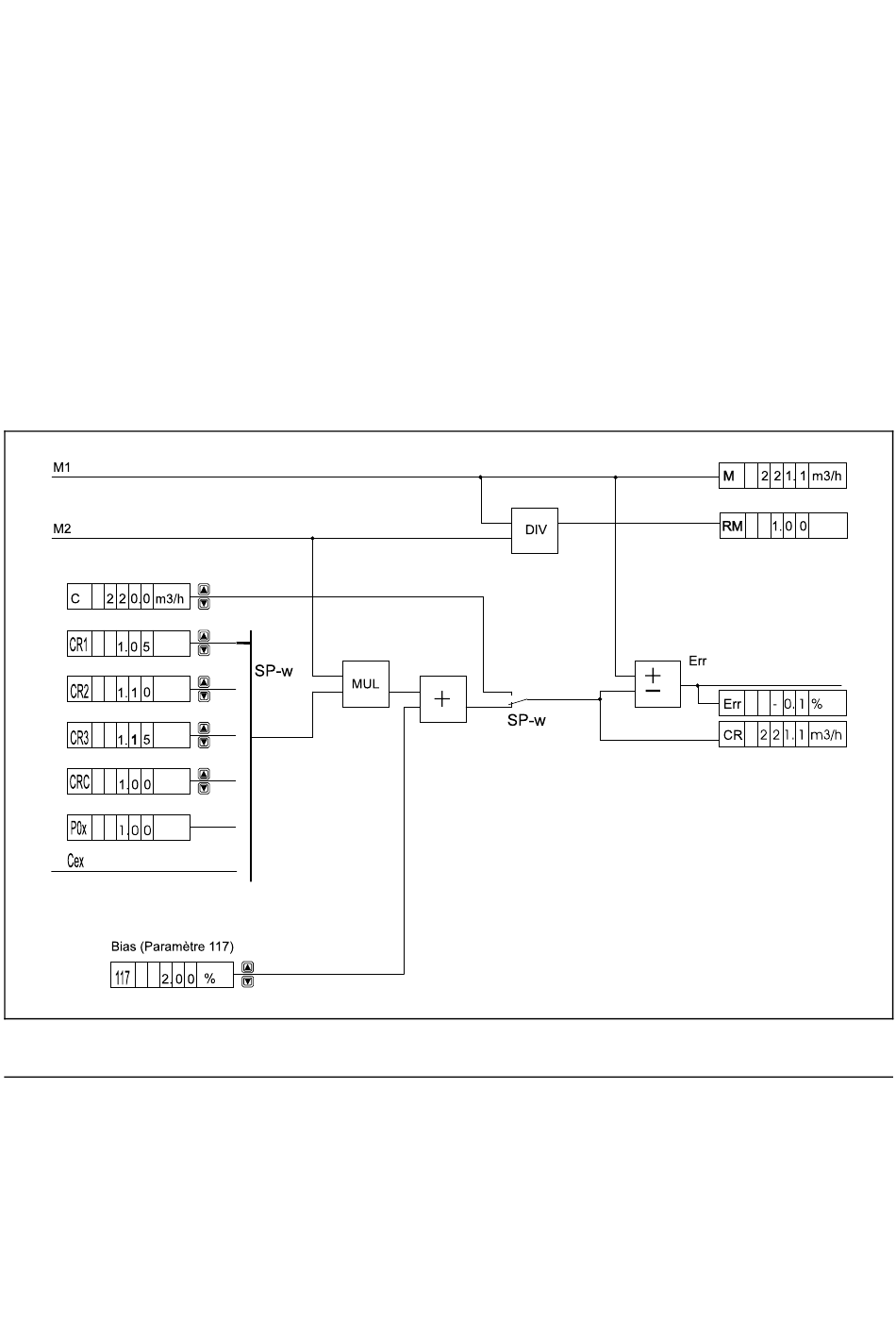

Fig. 41
Circuit de principe du couplage d'entrée «rapport» sans conditionnement pour M1 et M2 et sans paramètres d'échelle et de limitation
Z-19125
Une configuration appropriée permet de régler a valeur de con-
signe C1, tant qu'elle n'est pas utilisée, de façon à ce la commu-
tation rapport → consigne fixe s'effectue sans à-coups.
Configuration:
Bx-M05-Q01 = 3
la consigne 1 est réglée pour une régula-
tion de rapport
La consigne de rapport Rc1 peut être configurée de telle façon
que pour la régulation de consigne fixe ou l'utilisation d'une autre
consigne de rapport, elle puisse être réglée et qu'un retour sans
à coups soit possible sur la consigne de rapport 1 Rc1.
Configuration:
Bx-M05-Q03 = 6
la valeur de consigne 2 est réglée sur le
rapport actuel
