Opmerking:
Plaats eerst alle schroeven en bouten
voordat u ze volledig vastdraait.

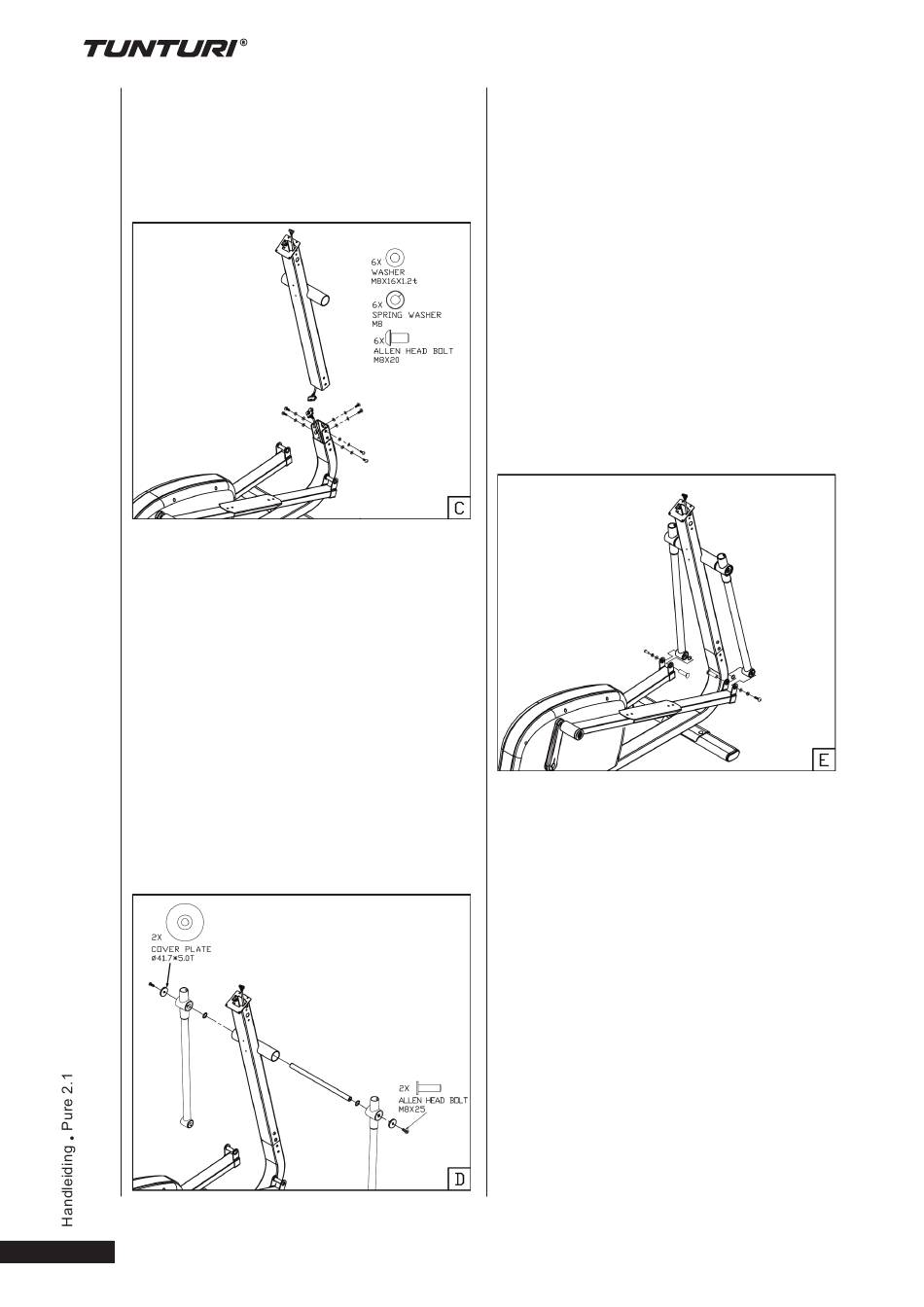

Montagestap C
• Sluit de draden uit de verticale buis
en het hoofdframe aan voordat u de
verticale buis naar de juiste positie
schuift.
• Gebruik de meegeleverde
inbussleutel om de stelschroeven
vast te draaien (met de klok mee).
Opmerking:
Draai de zes bouten eerst handvast
voordat u ze volledig vastdraait. Zo
voorkomt u dat ze verkeerd worden
uitgelijnd.
Montagestap D
52
• Duw de metalen as door de
trapasbehuizing aan de linkerarm.
Bevestig de linkerarm nu aan de
voorste buis van het frame door de
metalen as door de opening in de
buis te duwen. Duw de rechterarm op
de as en maak deze met een grote
onderlegring en een schroef vast
aan beide einden van de as. Gebruik
twee inbussleutels om de armen vast
te draaien.
Opmerking:
• Tussen de twee draaibare armen en
de voorste buis van het frame bevindt
zich een dunne pasring.
Montagestap E
• Bevestig de pedaalstang aan de
onderste armen zoals weergegeven
in de afbeelding.
