Raccordement du Connecteur J10

POS

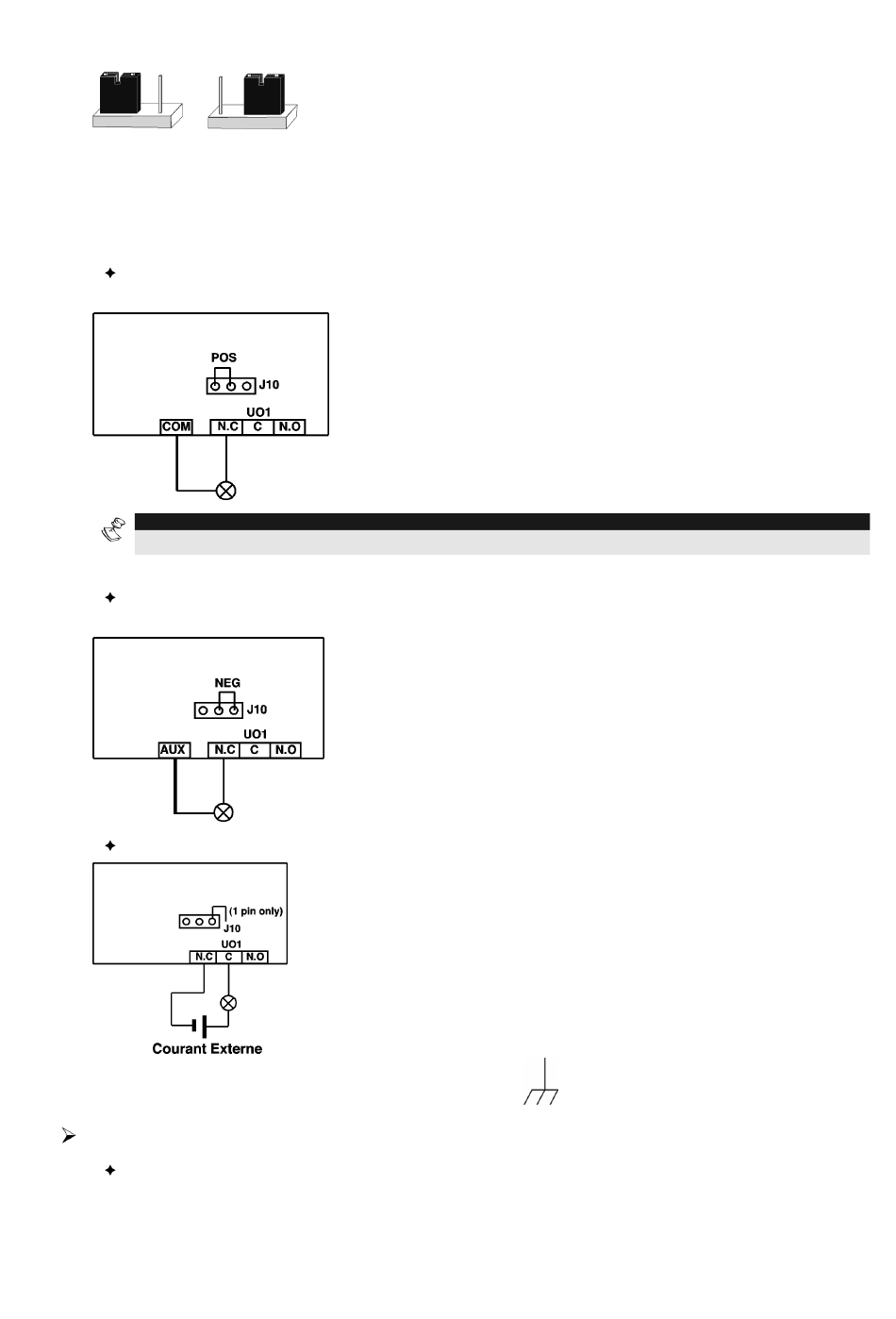

Figure 2-6: Raccordement du connecteur J10
Le connecteur J10 (cavalier) décide du fonctionnement de la sortie UO1. La sortie U01 est le
plus souvent utilisé pour la commande des sirènes extérieures de la manière suivante:
Positif (POS): Si le cavalier J10 est placé sur POS, alors la borne C de la sortie UO1
sera dotée d'une tension de 13,8Vdc.
Panel Principal
ProSYS
NOTE:
La consommation maximum en courant sur UO1 ne peut pas être supérieure à 900mA.
Négatif (NEG): Si le cavalier J10 est placé sur NEG, alors la borne C de la sortie UO1
sera de tension 0V.
Panel Principal
ProSYS
Si le cavalier J10 est placé sur une seule broche, la sortie UO1 sera sans tension.
Panel Principal
ProSYS
Raccordement à la Terre (Masse)
Pour le raccordement correct de la Terre (Masse) vous devez:
Relier le boîtier métallique et la porte du boîtier métallique avec la terre de l'alimentation
du secteur, comme montré sur la figure de la page suivante. Voir aussi rubrique Qu'est-
ce qu'une Bonne Terre, page 2-2.
NEG
Manuel d'installation et de Programmation 2-9
