Utilisation du Clavier LCD

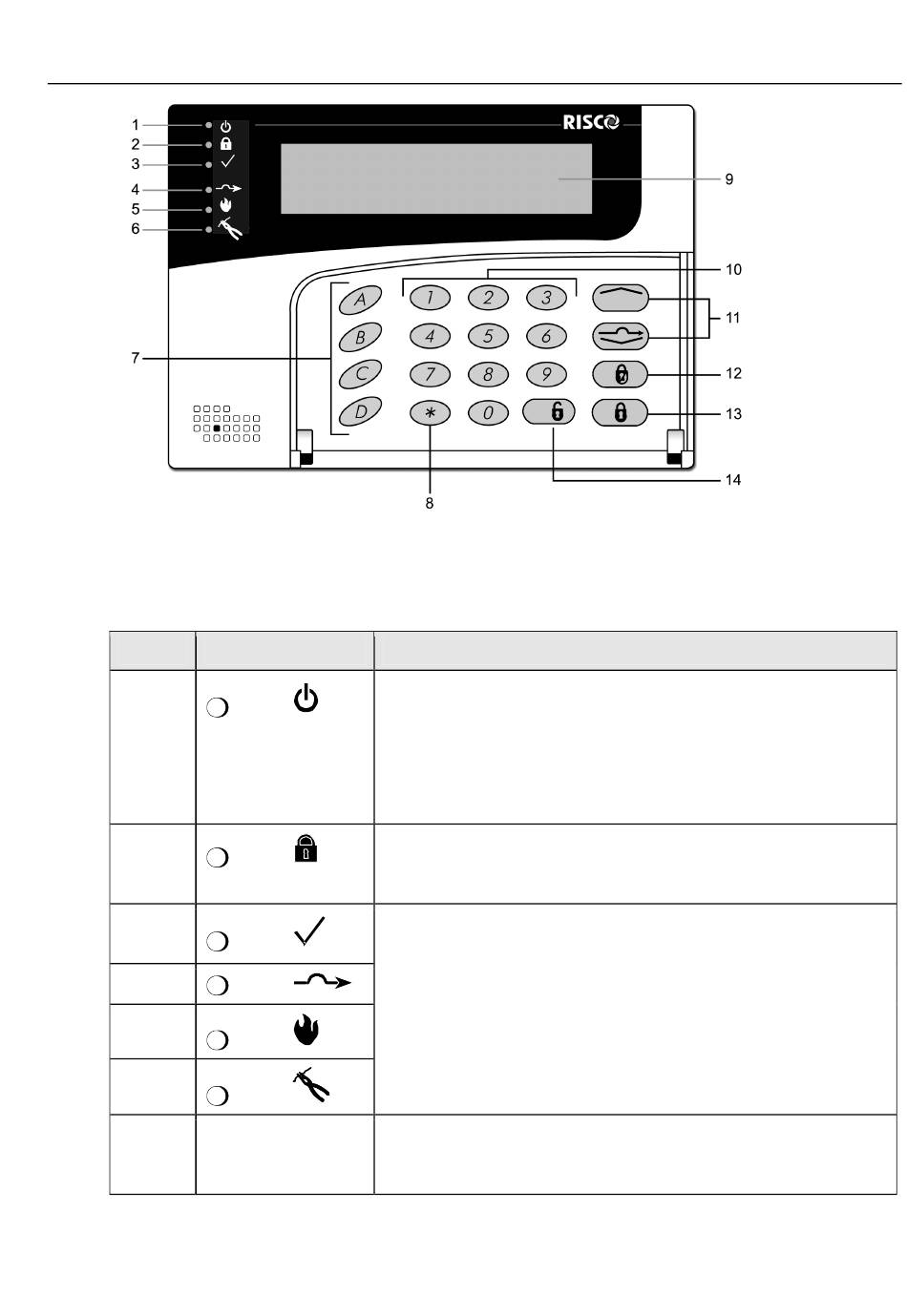

Figure 4-1: Indication du clavier à Cristaux Liquides LCD
Le clavier LCD est un interface visuel qui vous aide à commander la carte mère du ProSYS.
Le clavier LCD possède 6 Diodes Electroluminescentes LED's et une série de touches.
Leur usage est décrit dans le tableau ci-dessous:
Point Touche/LED
1
2
3
4
5
6
7 A, B, C, et D
4-2
Programmation Mode/Fonction
Cette LED donne les informations suivantes:
LED
â
LED ON = tension présente
â
LED clignote lentement = séance de programmation
active
â
LED clignote rapidement = défaut système
Cette LED indique que le système est armé. Toutes les
LED
partitions doivent être désactivées (LED éteinte) pour
pouvoir accéder au mode programmation..
LED
Ces LED's sont OFF (éteintes) pendant le mode
LED
programmation. Les autres LED's par contre clignoteront
pendant le mode programmation.
LED
LED
Utilisez ces touches pour définire des groupes et des
macros. Voir rubrique Groupes dans le Chapitre 1,
Introduction au système ProSYS pour plus de détails.
