Point 4: Ajouter des Modules

Cette rubrique décrit comment divers modules ProSYS peuvent être ajoutés:
Raccordement de Modules d'Extension de Zones, voir ci-dessous
Raccordement de Modules de Sorties, page 3-4
Raccordement d'Alimentations Supplémentaires, page 3-6
Raccordement de Modules Auxiliaires, page 3-8

Raccordement de Modules d'Extension de Zones

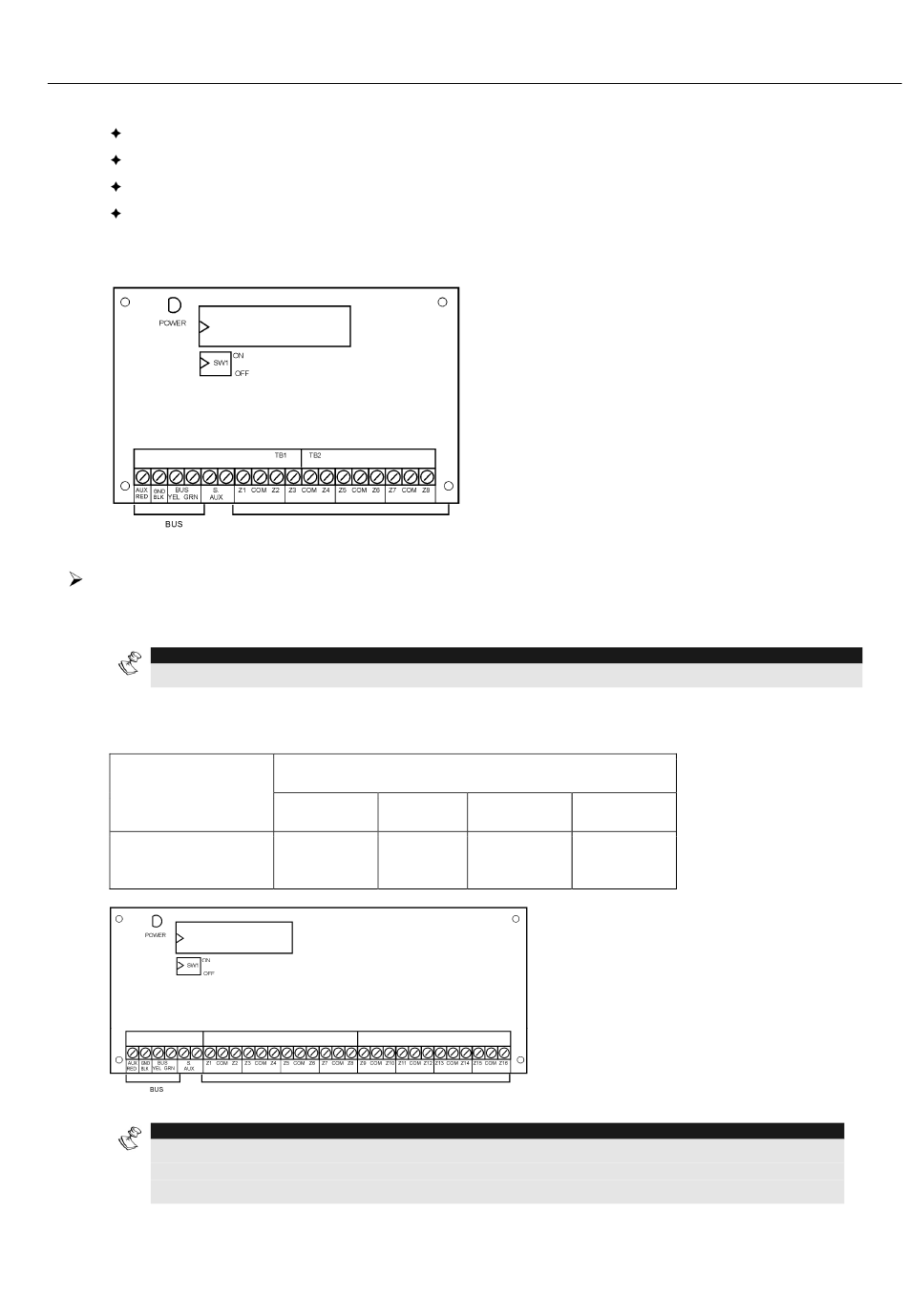

Figure 3-3: Module d'Extension de Zones ZE8 (Exemple d'un câblage-zone typique)
Pour le raccordement de Modules d'Extension de Zones vous devez :
1. Régler les micro-interrupteurs: Chaque Module d'Extension de Zones doit être
établi avec un ID unique, voir Figure 3-1 à la page 3-1.
NOTE:
Le numéro ID pour le premier module d'extension de zone est 01, pour le deuxième 02, et ainsi de suite.
2. Raccorder le BUS: Connectez les quatre premières bornes de raccordement à visser
aux 4 fils du BUS du ProSYS:
Couleur
Figure 3-4: Module d'Extension de Zones ZE16 (Exemple d'un câblage-zone typique)
NOTE:
Le principe de câblage parallèle permet des raccordements à partir de n'importe quel point du BUS 4 fils
(voir Chapitre 2, Placement et Câblage de la Platine Mère).
Le câblage BUS total maximum permis est de 300 mètres.
Points de raccordement extension BUS
AUX COM
RED BLK
(Rouge) (Noir)
Manuel d'installation et de Programmation
BUS BUS
YEL GRN
(Jaune) (Vert)
3-3
