Câblage des Senseurs et Détecteurs sur les Zones
(Bornes de raccordement Zone Z1 à Z8)
Pour le câble des senseurs et des détecteurs vous devez:
Utiliser un câble à 4 fils, non torsadés.
1. Relier chaque zone à la borne de raccordement Zone (Z) et à la borne COM adjacente.
Par paire de zones, une borne commune COM est prévue. Z1 et Z2 auront par exemple
une borne COM commune comme pour Z3 et Z4,
NOTE:
Il est conseillé d'utiliser une résistance de fin de ligne à l'extrémité de chaque zone câblée afin de surveiller
les courts-circuits sur les zones (16 résistances sont livrées avec la ProSYS).
Pour les zones avec un raccordement sabotage vous devez utiliser de préférence un raccordement à
résistance double (Double End of line Resistor) qui permetra d'amener toutes les informations sur une paire
de câble vers les zones (voir Figure 2-4 à la
page 2-6).
2. Ponter les zones non utilisées sur la Carte Mère.
3. Connecter la tension d'alimentation aux senseurs et/ou détecteurs, comme décrit sous la
rubrique Câblage des Bornes d'Alimentation AUX, page 2-7.

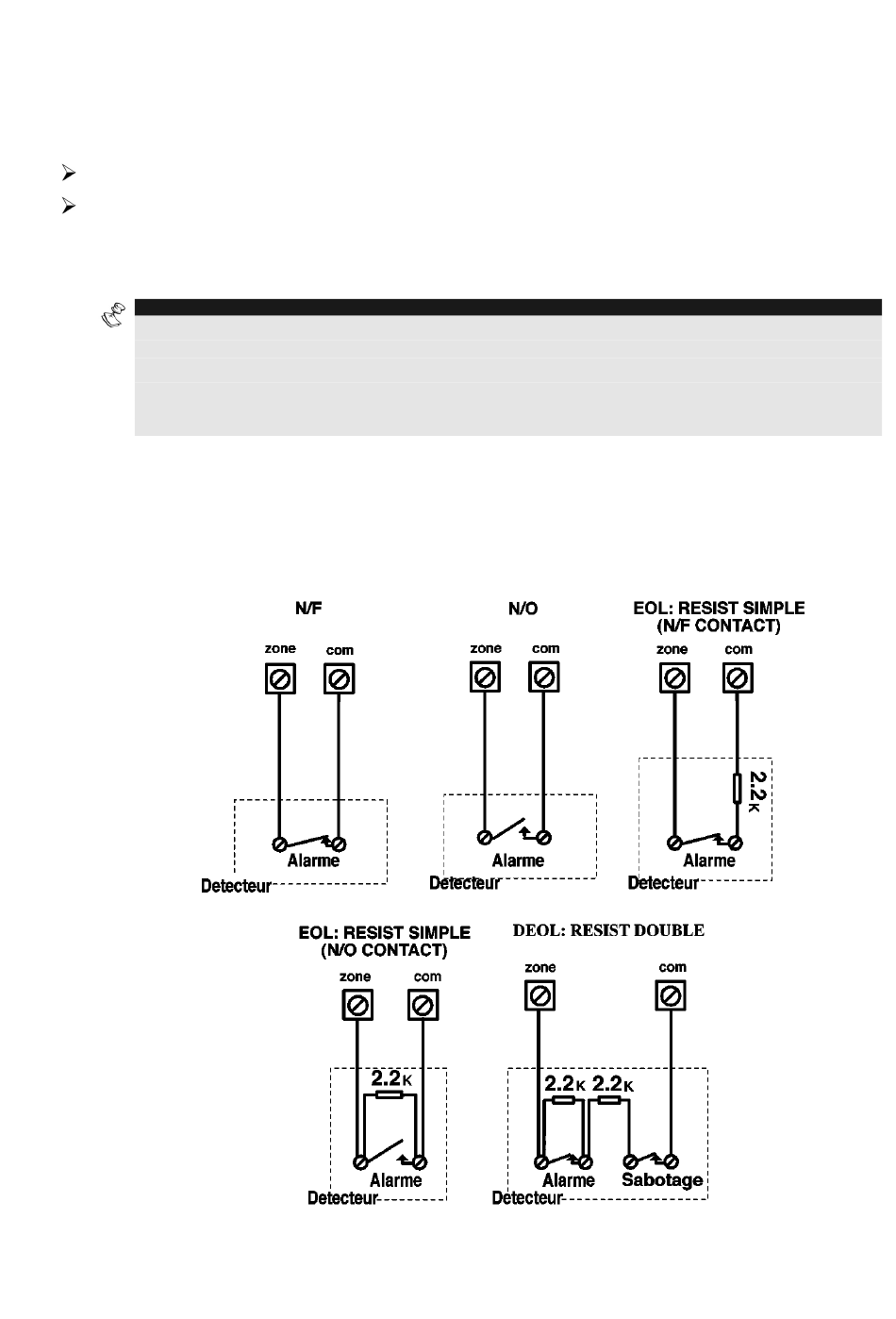

Les schémas ci-dessous décrivent les raccordements de zones possibles:
Figure 2-4: Raccordement Zone
2-6
Manuel d'installation et de Programmation
