Raccordement de l'Alimentation Principale
(Alimentation AC)
Pour le raccordement de l'Alimentation Principale AC vous devez:
1. Amener la tension du secteur 230Vac sur les bornes de raccordement prévues à cet effet
avec le fusible intégré (fusible de type LENT 315 mA) selon les normes de raccordement
de la Réglementation Générale pour les Installations Electriques.
2. Attacher le câble tension du secteur AC au boîtier métallique via une bride et aux bornes
de raccordement prévues à cet effet
IMPORTANT:
!
A ce moment AUCUNE tension du secteur n'est encore appliquée sur ce câble tension du secteur AC.
Veillez à raccorder le côté L (LINE) du câble tension du secteur à la borne qui dispose d'un fusible. La section
du câble d'alimentation du secteur ne peut pas être inférieure à 2.5mm

Raccordement du Connecteur J6

Le connecteur J6 est d'application pour le raccordement du Module Vocal Digital Evolué sur
le système ProSYS.
Pour le raccordement du connecteur J6 vous devez:
Effectuer une liaison entre le Module Vocal Digital Evolué et le connecteur VOICE (J6)
sur la carte mère avec le câble livré. Ce câble assure le transfert des signaux venant du
Module Vocal Digital Evolué vers la ligne téléphonique et cela durant la communication à
distance. Ce raccordement est essentiel pour un bon fonctionnement du Module Vocal
Digital Evolué.

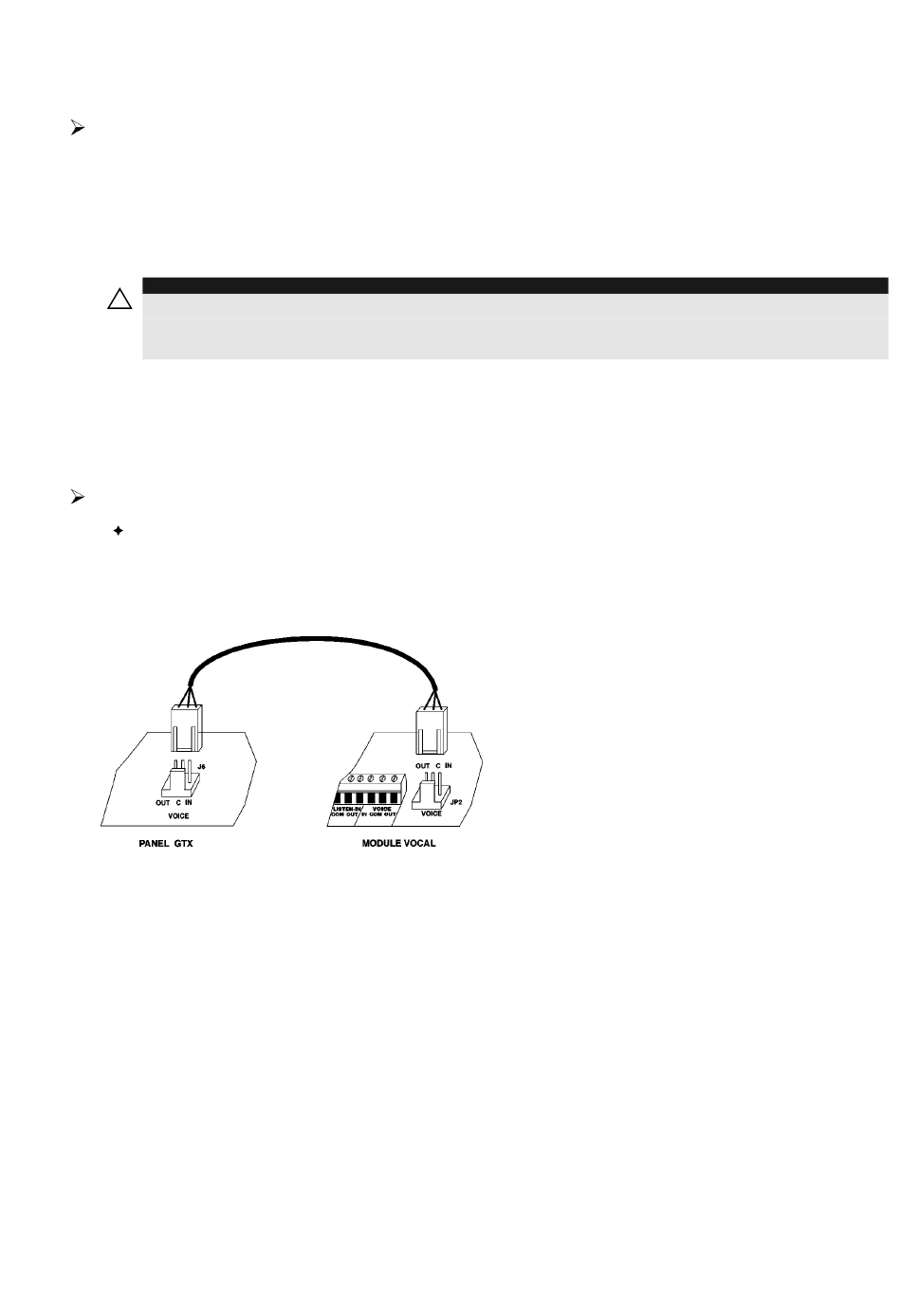

Figure 2-9: Raccordement du Connecteur J6
