FONCTIONNEMENT
INSTALLER LE CHARGEUR À
F
BATTERIE (FIGURE 5)
O
NOTE: Se référer aux instructions pour les procédures
N
de montage adéquates.
C
T
1. Placer le chargeur à batterie avec le support de
I
montage sur le mur à la position voulue.
O
2. À laide dun crayon, marquer la position du MI-
N
LIEU de lorifice.
N
E
3. Mesurer 16.5 cm vers le bas à partir de la marque
M
et percer un (1) orifice de montage.
E
4. Installer la vis de montage du BAS et laisser un
N
T
jeu de 3.2 mm entre la tête de la vis et le mur.
5. Installer le chargeur à batterie avec le support de
montage sur la vis de montage du bas.
6. Percer les deux (2) derniers orifices de montage.
7. Insérer les deux (2) dernières vis de montage dans
le support de montage et visser dans le mur. Bien
serrer.
8. Brancher le chargeur à batterie dans la prise
murale.
NOTE: La DEL ON (en marche) devrait sallumer.
Support de montage (ÉTAPE 6)
Chargeur à batterie
avec support de mon-
Vis de montage du BAS (ÉTAPE 4)

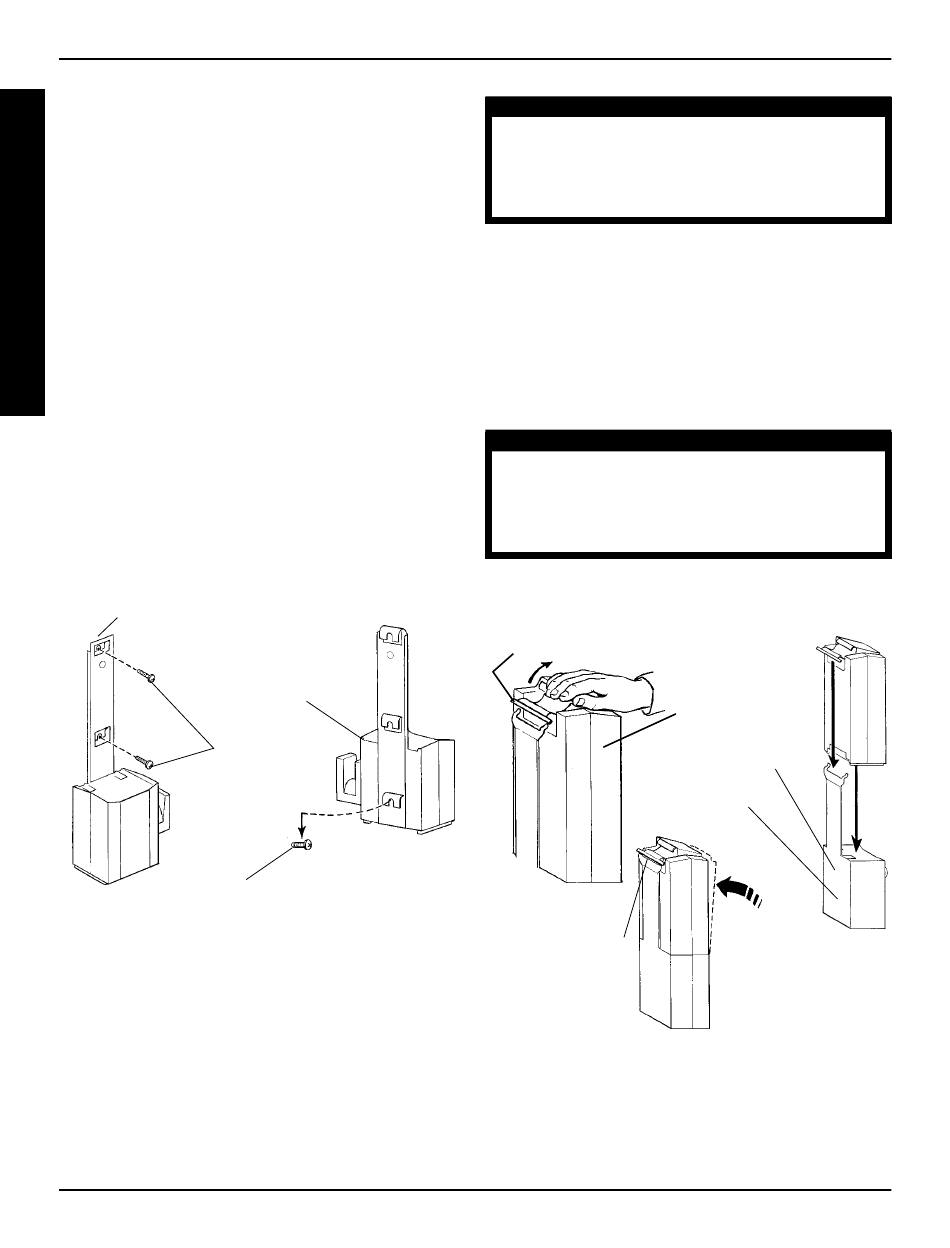

FIGURE 5 - INSTALLER LE CHARGEUR À BATTERIE
CHARGER LES BATTERIES
(FIGURE 6)
NOTE: Invacare recommande de recharger la batterie
quotidiennement pour prolonger sa durée de vie.
NOTE: une alarme sonore résonnera lorsque la batterie
est déchargée.
1. Soulever la poignée sur le dessus de la batterie.
2. Soulever la batterie et léloigner de la boîte de contrôle.
FONCTIONNEMENT
tage (ÉTAPE 5)
Vis de
montage
(STEP 7)
AVERTISSEMENT
S'assurer d'entendre le déclic qui confirme que
la batterie est correctement installée, sans quoi
des blessures ou des dommages peuvent
survenir. Se référer à FIGURE 6 pour un montage
adéquat.
3. Placer la batterie sur le chargeur à batterie tel quillustré
à la FIGURE 6. Sassurer de bien entendre le déclic.
NOTE: La DEL sallumera. Lorsque la charge est
complétée, la DEL séteint.
NOTE:Une batterie mettra quatre (4) heures à se re-
charger complètement.
4. Soulever la poignée sur le dessus de la batterie.
5. Soulever la batterie et léloigner du chargeur à batterie.
AVERTISSEMENT
S'assurer d'entendre le déclic qui confirme que
la batterie est correctement installée, sans quoi
des blessures ou des dommages peuvent
survenir. Se référer à FIGURE 6 pour un montage
adéquat.
6. Réinstaller la batterie sur la boîte de contrôle tel
quillustré à la FIGURE 6. Sassurer dentendre le déclic.
Poignée (ÉTAPES 1, 2, 4 et 5)
Boîte de contrôle
Déclic (ÉTAPES 3
et 6)
FIGURE 6 - CHARGER LES BATTERIES
38
Batterie
Chargeur à batter-
ies (ÉTAPE 3)
(ÉTAPE 6)
NOTE: La batterie
s'installe à la boîte
de contrôle et au
chageur tel qu'illustré
