Installer Le Levier - Invacare Reliant Plus RHL450-1 Instructions D'installation Et D'utilisation

7. Aligner les orifices du support de montage de la
perche avec ceux du déclencheur et insérer le
boulon. Fixer avec l'écrou.
NOTE: S'assurer que le boulon est bien rentré dans
l'orifice des supports de montage de la perche et de
l'ensemble du déclencheur. L'ensemble de la perche
tournera facilement si la quincaillerie est bien alignée
lorsque l'ensemble de la perche est fixé au mât.

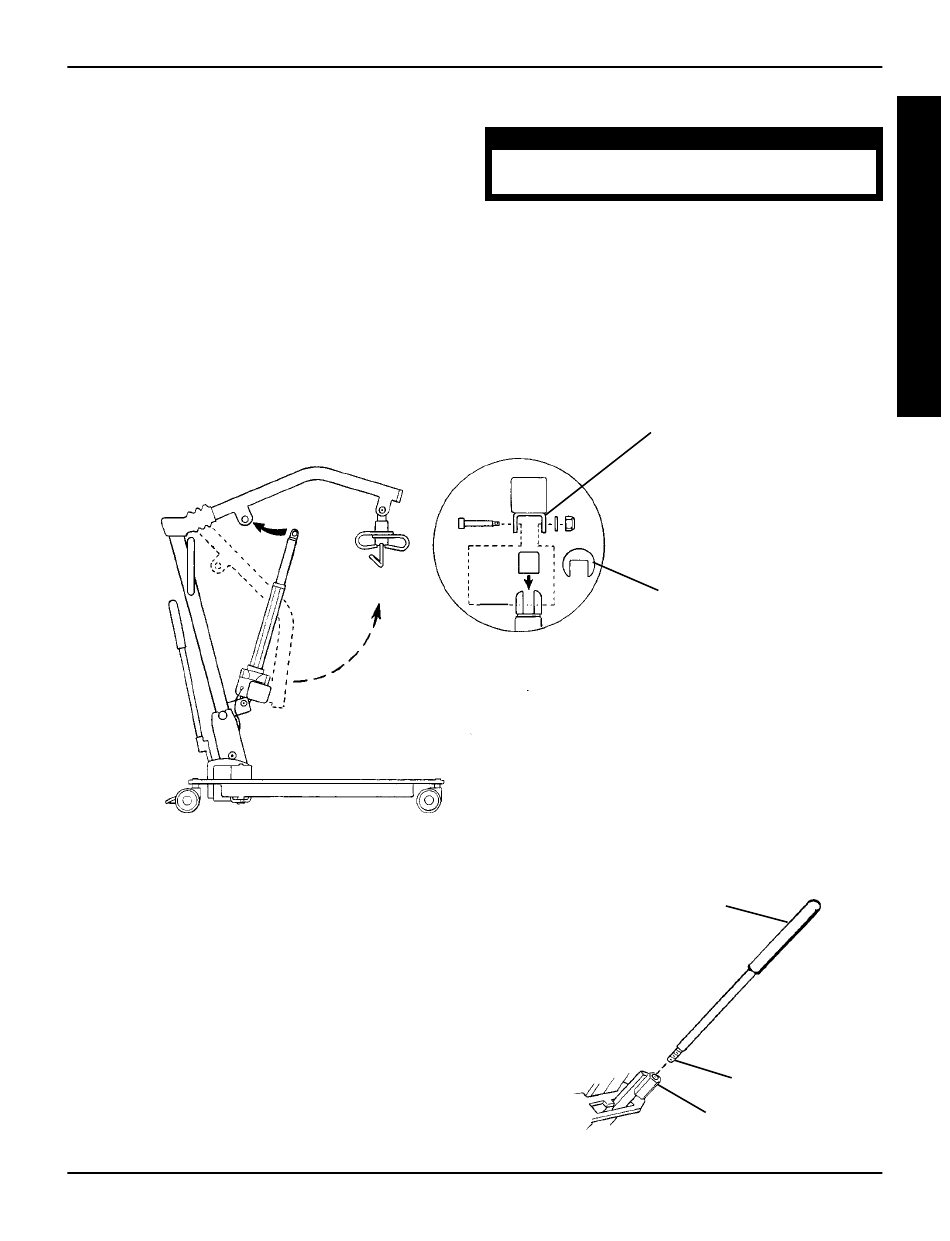

FIGURE 5 - ASSEMBLER LE DÉCLENCHEUR ÉLECTRIQUE À LA PERCHE
Installer le levier (FIGURE 6)
1. Sortir le levier de la boîte.
2. Aligner les filets du levier avec ceux de l'ouverture
filtetée de la base. Tourner le levier dans le sens
des aiguilles d'une montre et bien serrer dans la
base (FIGURE 6).
ASSEMBLAGE (SUITE)
8. Brancher les connecteurs du déclencher électrique
9. Brancher les contrôle manuel dans la partie
NOTE: La base du déclencheur est déjà assemblée
au support de montage du mât.
35
ATTENTION
NE PAS trop serrer l'écrou et le boulon,
et ne pas plier le support de montage.
dans la partie inférieure de la batterie.
inférieure de la batterie.
Support de
montage
Protecteur de pince de
manoeuvre
NOTE: tourner de 90
FIGURE 6 - INSTALLER LE LEVIER
ASSEMBLAGE
o
.
Levier
Filets
Ouverture de la base
