Installer Le Chargeur Àbatterie (Figure 4); Charger Les Batteries - Invacare RPS350-1 Manuel De L'utilisateur

Bouton UP (en
haut)
Bouton d'arrêt d'urgence rouge
Boîte de
contrôle
Appuyer pour
Tourner DANS LE SENS DES
immobiliser les bras
AIGUILLES D'UNE MONTRE
du lève-patient station
pour débloquer le mécanisme
debout
FIGURE 3 - LEVER /BAISSER
LE LÈVE-PATIENT STATION DEBOUT
INSTALLER LE CHARGEUR À
BATTERIE (FIGURE 4)
NOTE: Se référer aux normes locales pour les procédures
de montage adéquates.
1. Placer le chargeur à batterie avec le support de mon-
tage, sur le mur, à la position voulue.
2. À l'aide d'un crayon, marquer la position du MILIEU
de l'orifice.
3. Mesurer 6-1/2-pouces (16.5 cm) vers le bas à partir
de la marque et percer un (1) orifice de montage.
4. Installer la vis de montage du BAS et laisser un jeu de
1/8-pouces (3 mm) entre la tête de la vis et le mur.
5. Installer le chargeur à batterie avec le support de mon-
tage sur la vis de montage du bas.
6. Percer les deux (2) derniers orifices de montage.
7. Insérer les deux (2) dernières vis de montage dans le
8. Brancher le chargeur à batterie dans la prise murale.
NOTE: La DEL "ON" (en marche) devrait s'allumer.
Bouton DOWN
(en bas)
Contrôle manuel
Support de mon-
tage (ÉTAPE 6)
d'urgence.

CHARGER LES BATTERIES

(FIGURE 5)
NOTE: Invacare recommande de charger les batteries
quotidiennement.
NOTE: Une alarme sonore résonnera lorsque la batterie
est déchargée.
1. Soulever la poignée sur le dessus de la batterie.
2. Soulever la batterie et l'éloigner de la boîte de contrôle.
S'assurer d'entendre le déclic qui confirme que
la batterie est correctement installée dans le
chargeur, sans quoi des blessures ou des
dommages peuvent survenir. Se référer à la
FIGURE 5 pour un montage adéquat.
3. Placer la batterie sur le chargeur à batterie tel qu'illustré
27
support de montage et visser dans le mur. Bien serrer.
Chargeur à batterie
avec support de
montage (ÉTAPE 5)
Vis de montage
(ÉTAPE 7)

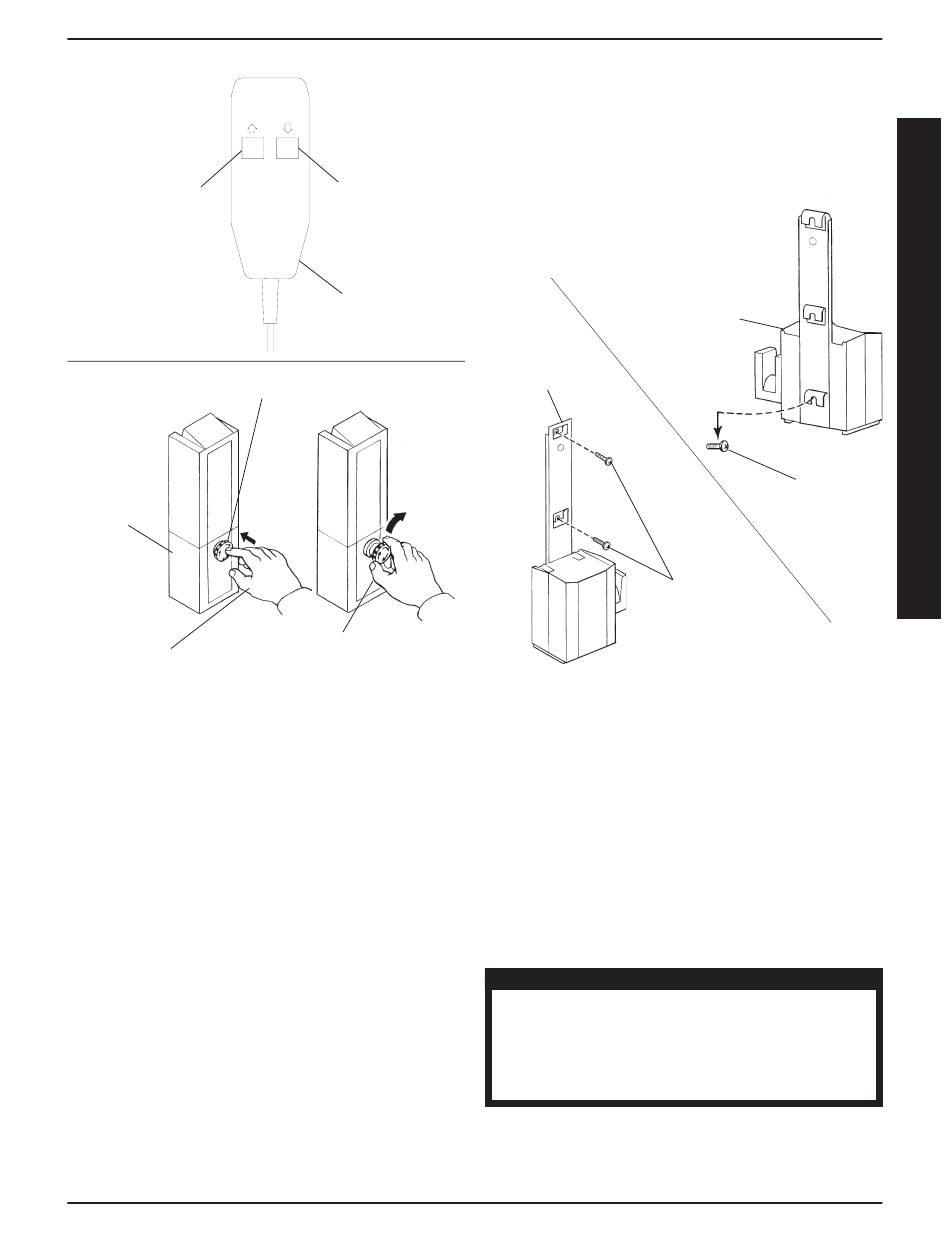

FIGURE 4 - INSTALLER LE CHARGEUR À BATTERIE
AVERTISSEMENT
à la FIGURE 5. S'assurer de bien entendre le déclic.
FONCTIONNEMENT
Vis de
montage du
BAS
(ÉTAPE 4)
