Obtenir l' é tat de point depuis les modules à l'aide de la messagerie explicite
2. Utilisez les bits InputStatus et OutputStatus pour détecter si un ou
plusieurs points d'E/S sur le module présentent un défaut.
• Si un bit d'état d'entrée ou de sortie prend une valeur de 0
(0 = mauvais, 1 = bon), utilisez un message explicite pour
déterminer quels points de données individuels présentent un
défaut. Utilisez les bits InputStatus et OutputStatus pour
conditionner votre ligne de message comme suit.
• Notez que la deuxième ligne peut être utilisée pour lire l'état sur la
transition de mode et dès qu'un défaut est détecté, continuer la
lecture jusqu'à ce que le défaut soit corrigé.
• Placez ces lignes dans la tâche standard.

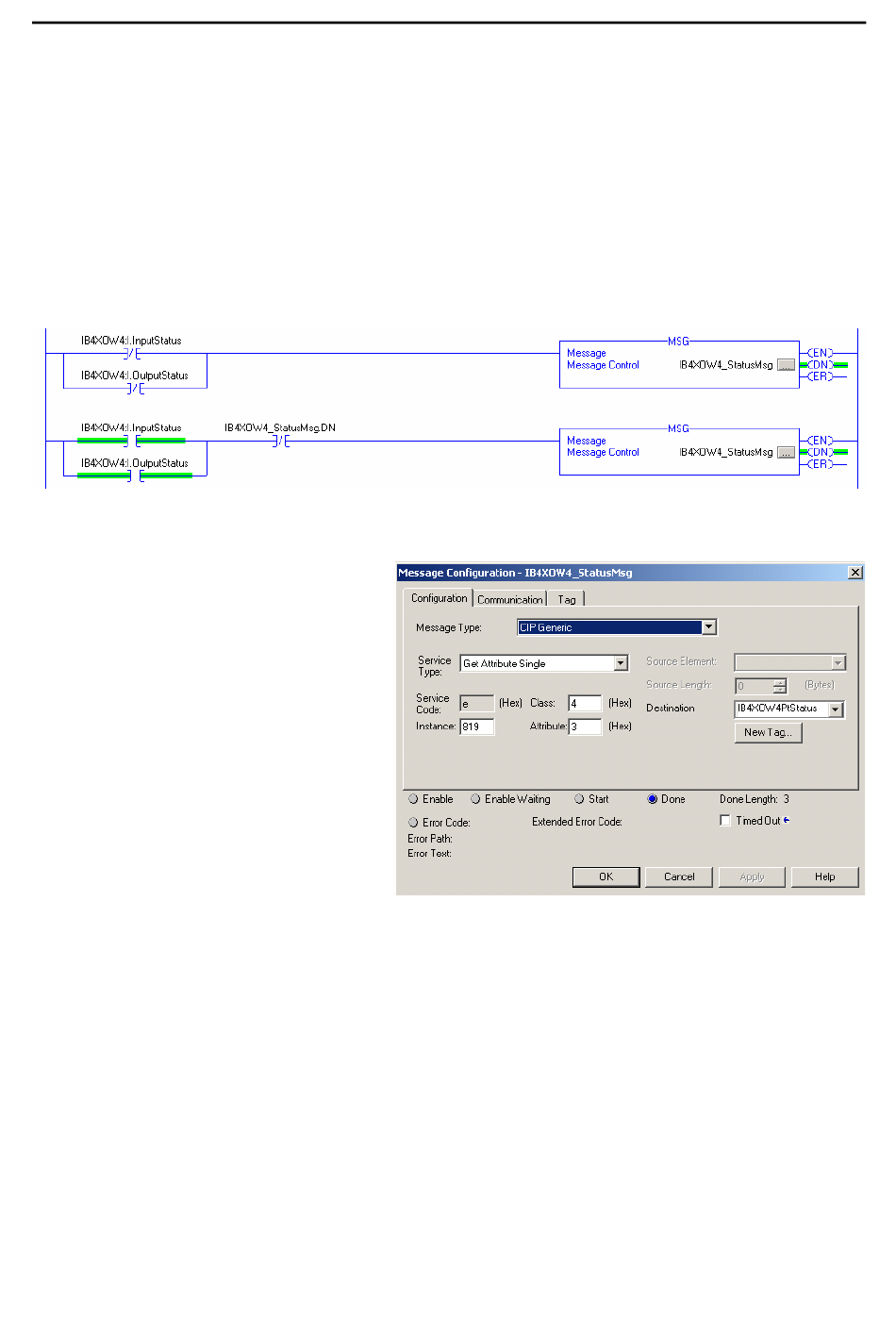

Cette figure illustre les paramètres de l'instruction MSG pour lire
l'instance 819 du module 1791DS-IB4XOW4.
Dans cet exemple, nous avons créé un UDT depuis le type de destination.
• Vous pouvez trouver l'UDT appelé Assembly819_1791DS_IB4XOW4
dans un fichier ACD. Cet UDT est basé sur l' A ssembly819 pour le
module 1791DS_IB4XOW4.
• Il existe d'autres ensembles dans le fichier EDS qui peuvent être
utilisés, mais celui-ci est le plus complet.
• Assurez-vous que le chemin de communication est défini sur le module
correct.
