5.4 SKYRAIL Basiskonsole SR-105/SR-105-80 auf Adapterplatte SR-121/
SR-121-80

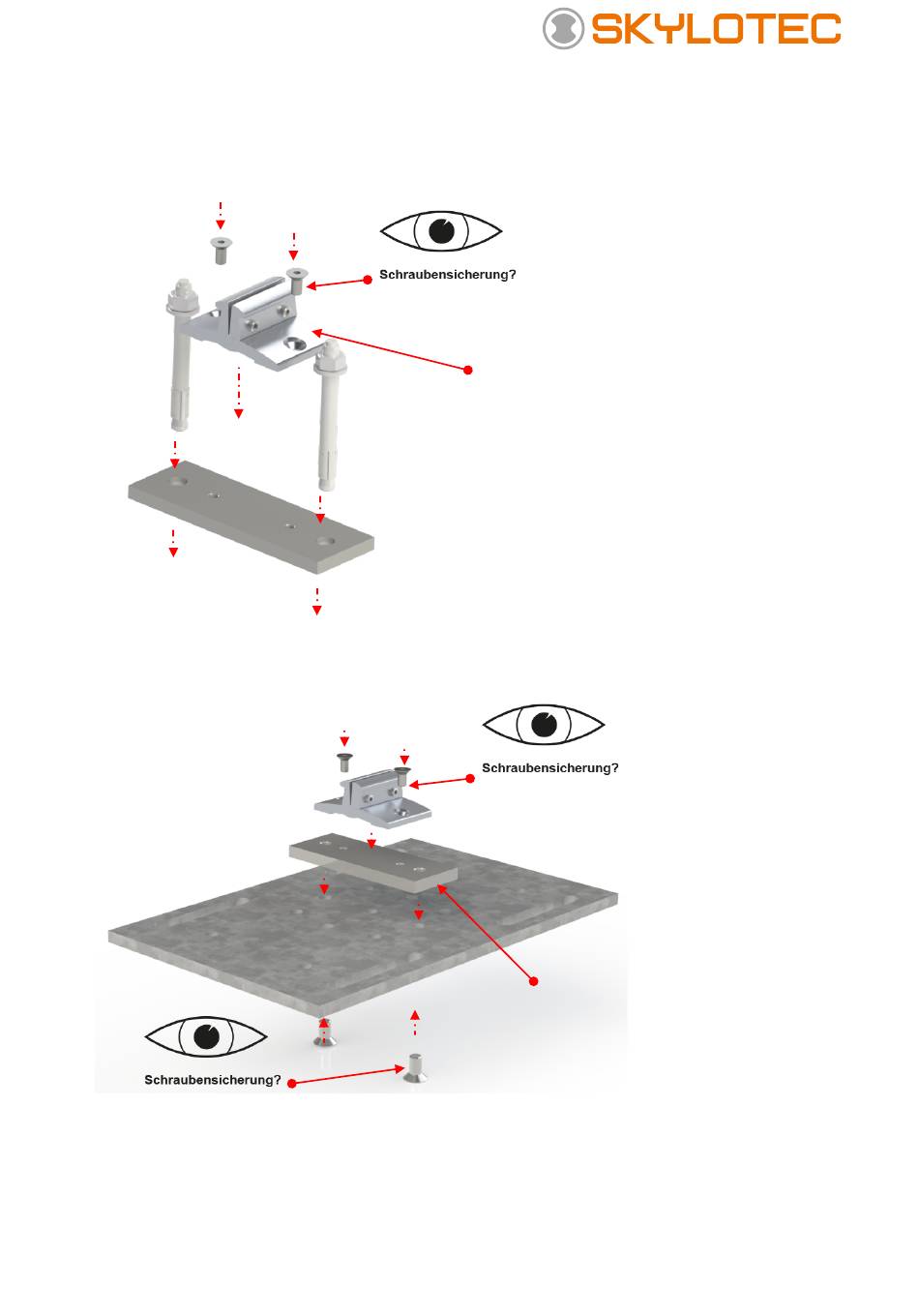

Abb. 5: Montage Basiskonsole SR-105 auf Adapterplatte SR-121/SR-121-80
5.5 SKYRAIL Basiskonsole SR-105 auf Adapterplatte SR-122
Abb. 6: Montage Basiskonsole SR-105 auf Adapterplatte SR-122 für UK-Platten SR-017
MAT-MA-0034 SKYRAIL_DE
Basis-Konsole SR-105/SR-105-80 auf Adapterplatte
SR-121/ SR-121-80 mit
Senkschrauben M8 befestigen und mit 22 Nm, mit
einem Torxschlüssel TX40, anziehen, sobald das
System komplett oder teilweise montiert wurde, die
Adapterplatten mittels Bohrhammer
Befestigungsmaterial auf
befestigen und mit dem vom Hersteller angegebenen
Anzugsdrehmoment anziehen.
Adapterplatte SR-122/ SR-122-80 mit
mitgelieferten Senkschrauben M12 auf UK-
Platte SL-17-X befestigen und mit 32 Nm
anziehen, danach Basis-Konsole SR-105/SR-
105-80 auf Adapterplatte mit den mitgelieferten
Senkschrauben M8 befestigen und mit 22 Nm,
mit einem Torxschlüssel TX40, anziehen.
17.10.2017
den mitgelieferten
und dem
dem Betonuntergrund
