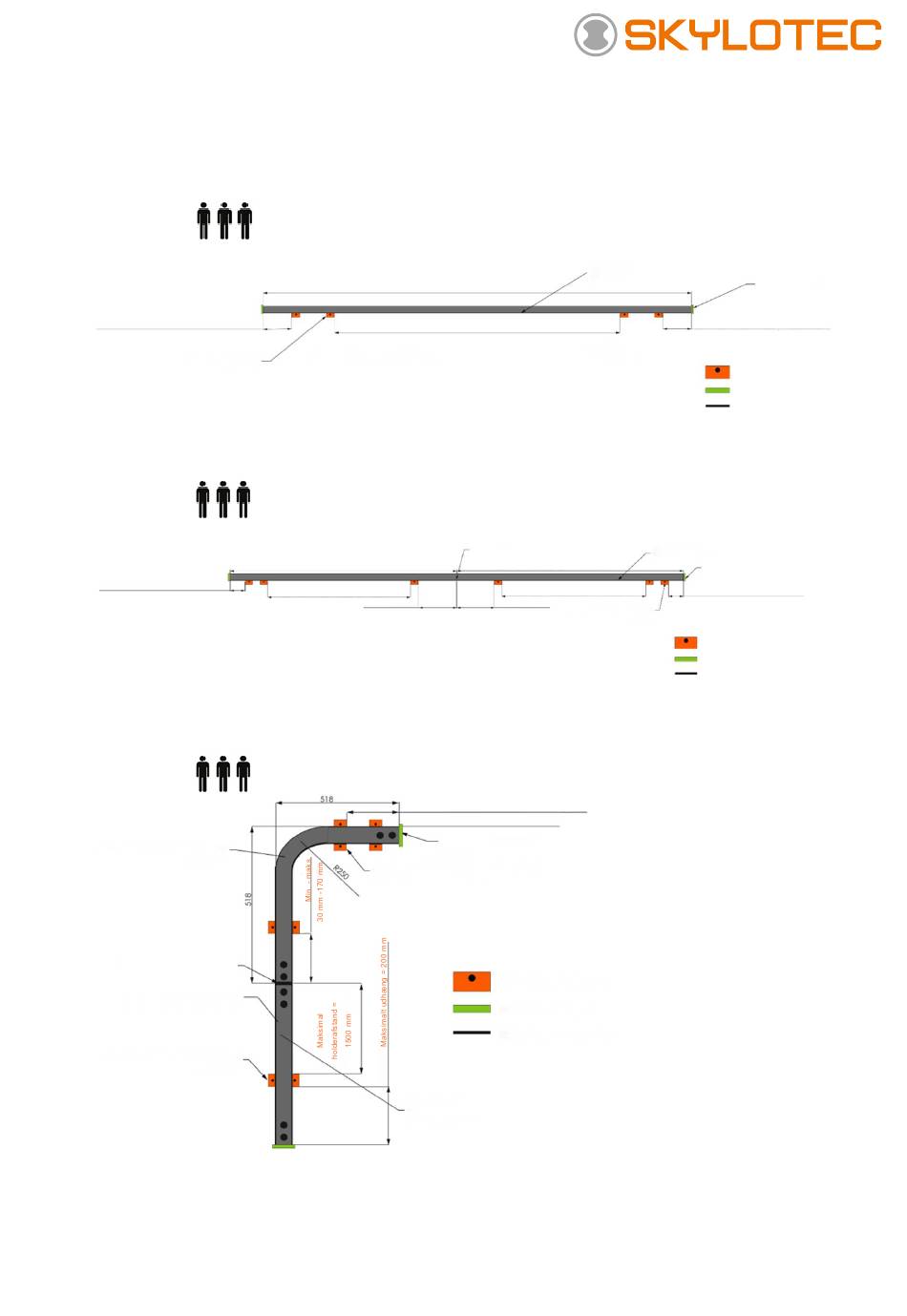

6. PLACERINGS- OG MONTERINGSSKEMA TIL GULV- OG VÆGMONTAGE
6.1 SKYRAIL basiskonsoller SR-105 til enkelte skinne
Antal brugere
Maksimalt udhæng = 200 mm
Basiskonsol T-form
(SR-105)
Fig. 7: Enkelt skinne uden samling
6.2 SKYRAIL basiskonsol SR-105 til skinne med forbindelsesdel
Antal brugere
Maksimalt udhæng = 200 mm
Fig. 8: Enhed af et vilkårligt antal skinner
6.3 SKYRAIL basiskonsol SR-105 til kurve
Antal brugere
SKYRAIL kurve horisontal 90°
(SR-102)
SKYRAIL skinneforbindelsesdel
(SR-109)
SKYRAIL skinne
(SR-101-6 eller SR-101-L)
SKYRAIL basiskonsol T-form
(SR-105)
Fig. 9: Placering med en kurve
MAT-MA-0034 SKYRAIL_DK
Maksimal leveret længde = 6000 mm
Maksimal holderafstand = 5000
mm
Den maksimale holderafstand på 5000 mm kan kun realiseres inden for et skinnesegment SR-101-6. Ved en enkelt
SKYRAIL-skinne på 6 meter gælder reglen om at anvende 4 holdere.
Maksimal holderafstand = 5000 mm
Maksimalt 1500
Maksimalt mål for 2. holder = 170 mm
Minimalt udhæng = 30 mm
SKYRAIL endestop
(SR-108)
Altid to holdere her, hvis der ikke monteres en
skinne efter kurven.
Foretrukket variant eller
variant 2
17.10.2017
SKYRAIL skinne
(SR-101-6 eller SL-
SKYRAIL
skinneforbindelsesdel
(SR-109)
Maksimal leveret længde = 6000 mm
Maksimal holderafstand = 5000 mm
Maksimalt 1500
SKYRAIL basiskonsol T-form
(SR-10S)
Basiskonsol T-form
SKYRAIL endestop
SKYRAIL skinneforbindelsesdel
SKYRAIL endestop
(SR-108)
Maksimalt udhæng = 200 mm
Basiskonsol T-form
SKYRAIL endestop
SKYRAIL
skinneforbindelsesdel
SKYRAIL skinne
(SR-101-6 eller SR-101-L)
SKYRAIL endestop
(SR-108)
Maksimalt udhæng = 200 mm
Basiskonsol T-form
SKYRAIL endestop
SKYRAIL skinneforbindelsesdel
