5.4 Montering av SKYRAIL basiskonsoll SR-105/SR-105-80 på adapterplate SR-
121/SR-121-80 for betongunderlag

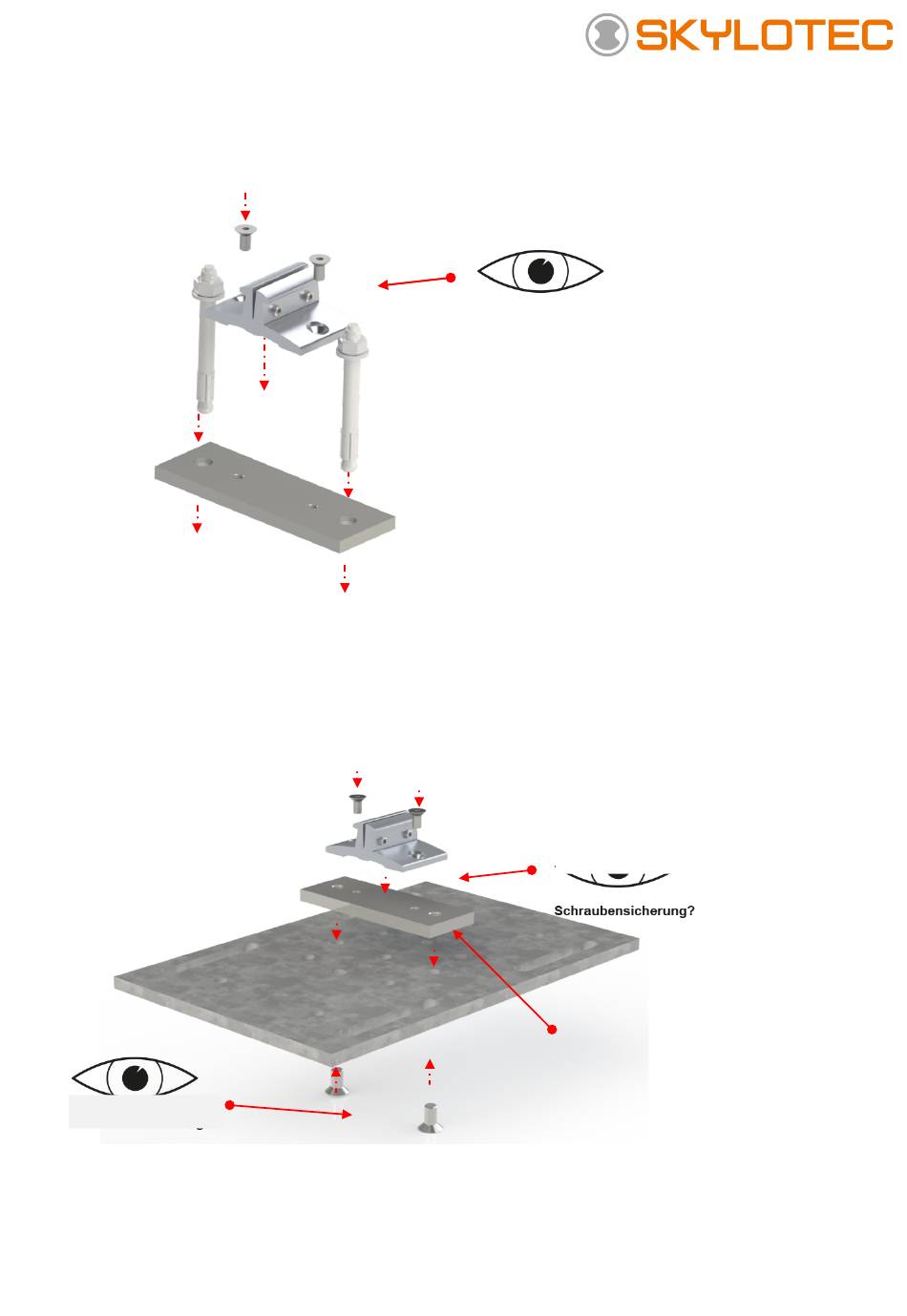

Fig.5: Montering av basiskonsoll SR-105 på adapterplate SR-121/SR-121-80
5.5 Montering av SKYRAIL basiskonsoll SR-105 på adapterplate SR-122
Skruelåsing?
Fig. 6: Montering av basiskonsoll SR-105 på adapterplate SR-122 for UK-plater SR-017
MAT-MA-0034 SKYRAIL_NO
Skruelåsing?
Fest basis-konsollen SR-105/SR-105-80 på
adapterplaten SR-121/ SR-121-80 med de
medleverte innfellingsskruene M8 med 22 Nm
tiltrekkingsmoment,, ved å bruke en Torx-nøkkel
TX40, så snart systemet er fullstendig eller delvis
montert, ved å fest adapterplaten til
betongunderlaget ved å bruke en borhammer og
festemateriellet, og ved å overholde
tiltrekkingsmomentet som er oppgitt av produsenten.
Skruelåsing?
Fest adapterplate SR-122 med medfølgende
senkeskruer M12 på UK-plate SL-17-X og
trekk til med 32 Nm, fest etterpå basiskonsoll
SR-105 på adapterplate
medfølgende senkeskruene M8 og stram
med 22 Nm.
17.10.2017
med de
