7.1.2 Zu beachtende Maße und Kräfte
1. Die Unterkonstruktion an der der Halter SR-105-80 verbaut wird muß die Kraft von mindestens 14 kN
sicher aufnehmen und statisch nachgewiesen werden!
2. Am Ende jedes Skyrailsystems darf die Schiene höchstens 200mm vom Halter herausragen!
3. Bei einer Schienenverbindung mit dem Schienenverbinder SR-109 darf der Abstand
4. vom Schienenende zum nächsten Halter 500mm nicht überschreiten, d.H. Halter zu Halter 1000mm!
5. Die Kurve SR-102 darf nur mit je einem Halter SR-105-80 an den beiden geraden Enden verbaut werden!
Hier darf der Halter nur im geraden Bereich geklemmt werden, damit ergibt sich automatisch ein
verringerter Überstand, falls das System nach der Kurve zu Ende sein sollte!
6. Die Schienenlänge von minimal 2000mm darf nicht unterschritten werden!

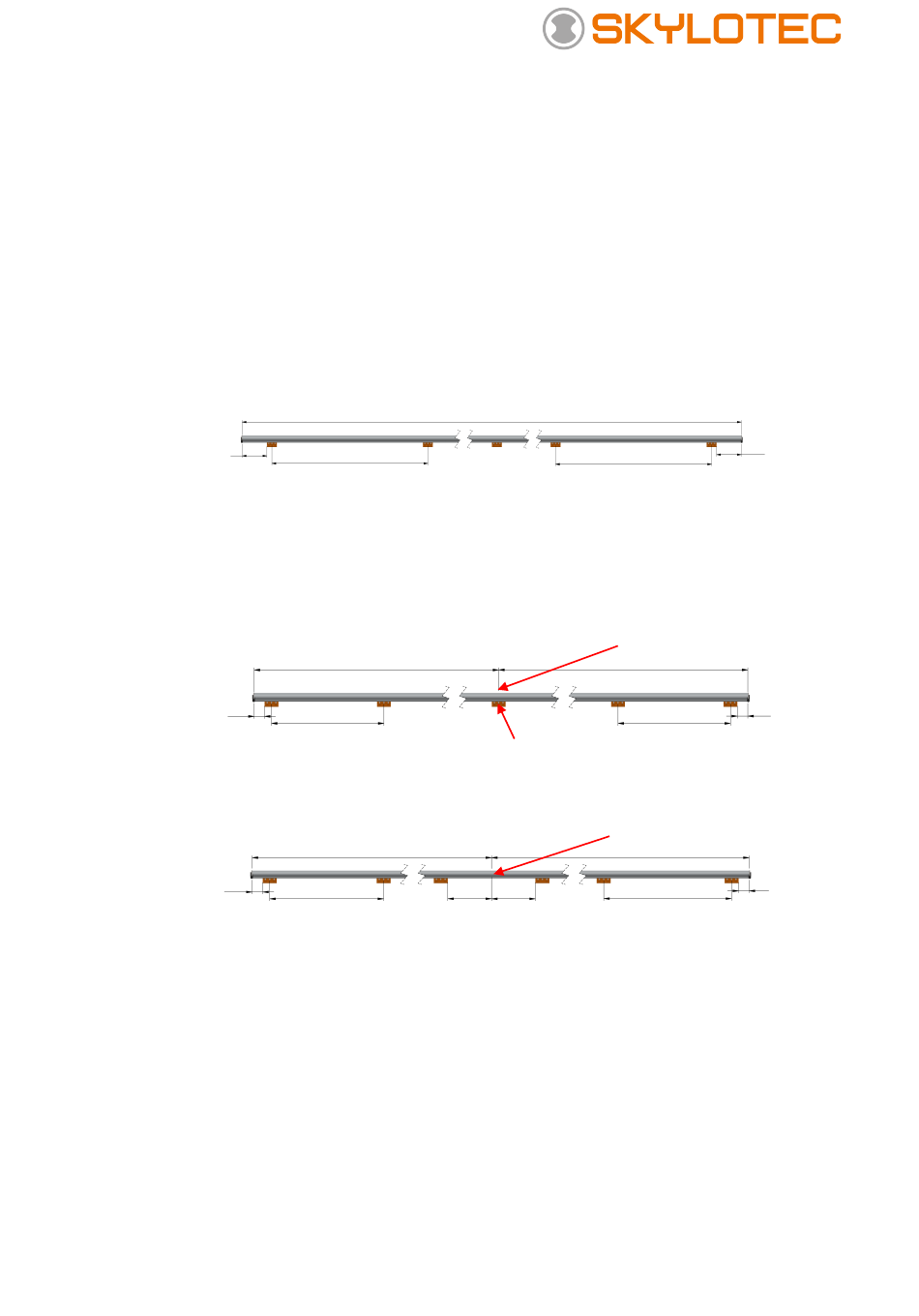

7.2 Anordnungs- und Montageschemata auf Boden, Wand und Decken
7.2.1 SKYRAIL Basiskonsolen SR-105 für eine einzelne Schienen
maximale Auskragung= 200
mm
Abb. 11: Schematischer Aufbau Rope Access einzelne Schiene
7.2.2 SKYRAIL Basiskonsole SR-105 für Schienen mit Verbinder
maximale Auskragung= 200
mm
maximaler Halterabstand = 1500
mm
Abb. 12: Aufbauvariante mit SR-105 auf Stoß
maximale Auskragung= 200
mm
maximaler Halterabstand =
1500 mm
Abb. 13: Aufbauvariante SR-105 max. 500 mm vom Stoß entfernt
MAT-MA-0034 SKYRAIL_DE
minimale Aufbaulänge = 2000
maximale Lieferlänge = 6000
mm
maximaler Halterabstand = 1500
mm
minimale Aufbaulänge = 2000
maximale Lieferlänge = 6000
mm
minimale Aufbaulänge =
2000
maximale Lieferlänge = 6000
maximaler
Halterabstand
ab Stoß = 500 mm
17.10.2017
maximaler Halterabstand = 1500
mm
Verbinder SR-109
maximaler Halterabstand = 1500
Mittig auf Stoß montiert
mm
Verbinder SR-109
maximaler Halterabstand =
1500 mm
maximale Auskragung= 200
mm
maximale Auskragung= 200
mm
maximale Auskragung= 200
mm
