5.2 SKYRAIL End-Stopper SR-108 in SKYRAIL-Schiene SR-106

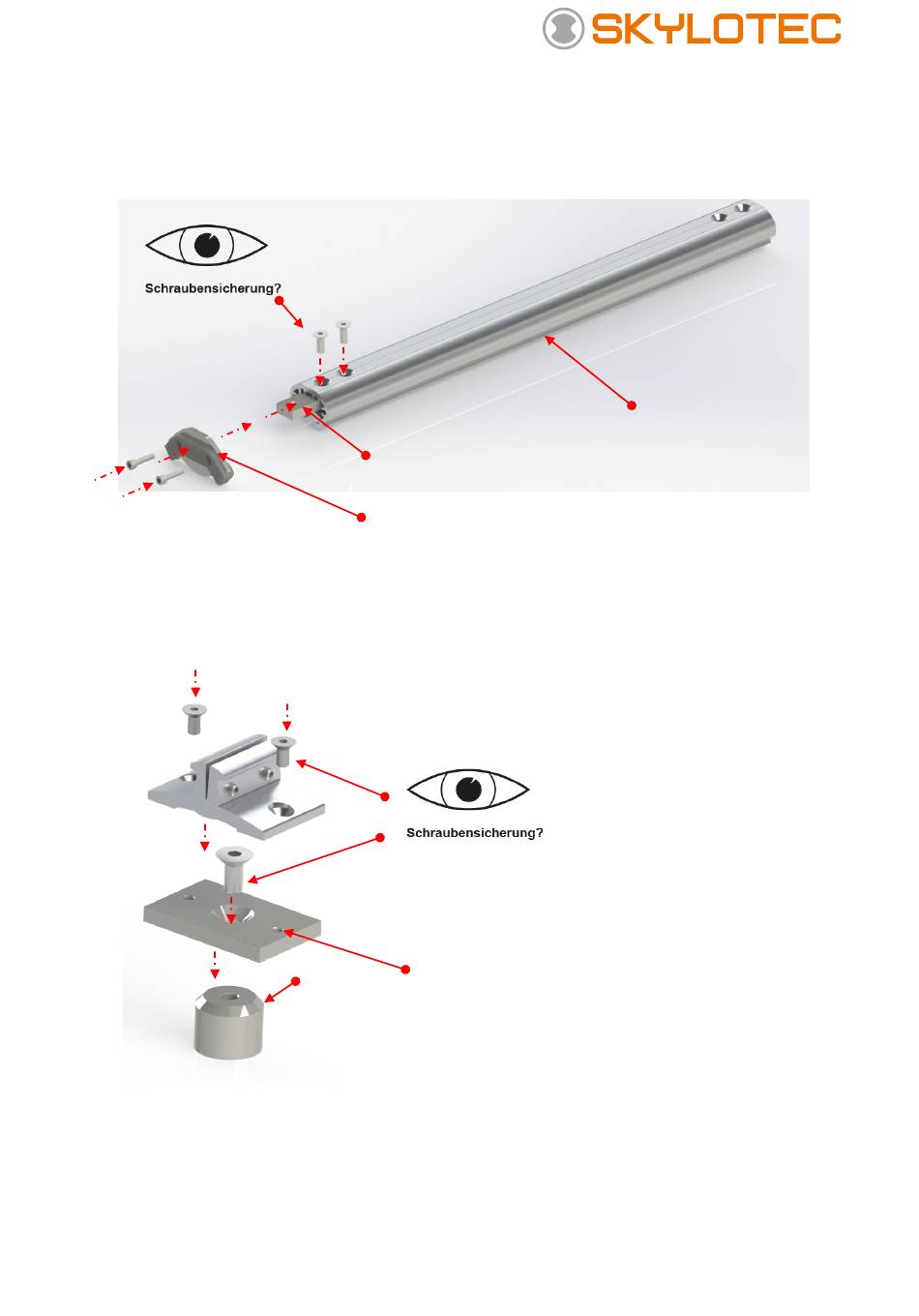

Abb. 3: Montage End Stopper SR-108
5.3 SKYRAIL Basiskonsole SR-105 auf Adapterplatte SR-120
Abb. 4: Montage Basiskonsole SR-105 auf Adapterplatte SR-120
MAT-MA-0034 SKYRAIL_DE
SR-108 SKYRAIL End-Stopper an SR-101-X SKYRAIL-Schiene
Füllstück einschieben und so positionieren, dass noch
2 Gewindebohrungen zu sehen sind.
Danach Senkschrauben mit einem Torxschlüssel der Größe TX40
anziehen und mit 22 Nm festziehen.
Abschluss-Endstück mit Zylinderkopfschrauben M6
selbstschneidend in die dafür vorgesehenen Bohrungen mit 10
Nm Drehmoment anziehen.
Adapterplatte SR-120 mit mitgelieferten Senkschrauben M12
auf Systemstütze befestigen und mit 32 Nm Drehmoment
anziehen, danach Basis-Konsole SR-105 auf Adapterplatte mit
den mitgelieferten Senkschrauben M8 befestigen und mit 22
Nm anziehen.
