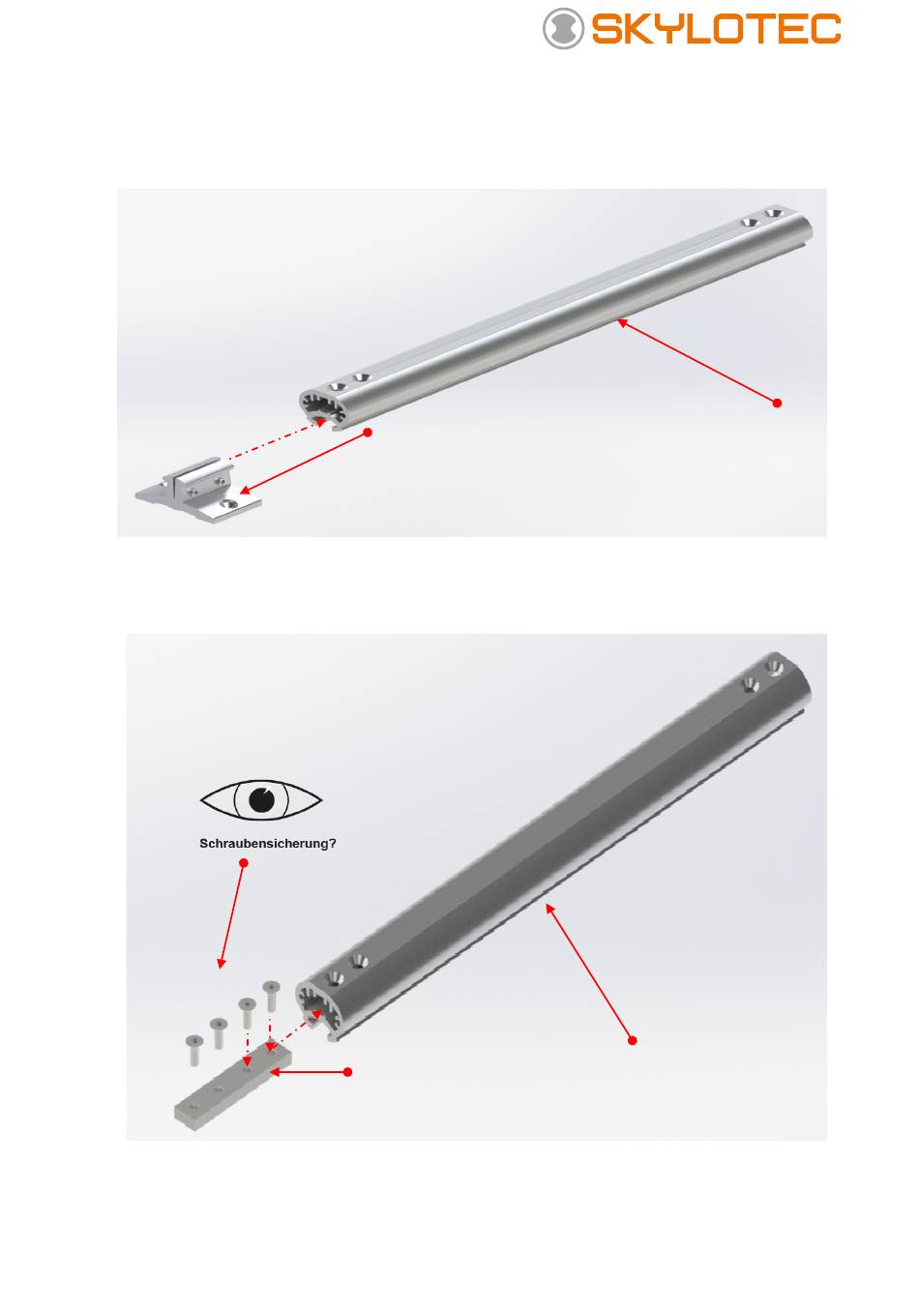

5.1 SKYRAIL Basiskonsole SR-105 in der SKYRAIL-Schiene SR-101
Abb. 1 Montage Basiskonsole SR-105
SKYRAIL Schienenverbinder SR-109 in der SKYRAIL-Schiene SR-101
Abb. 2 Montage Schienenverbinder SR-109
MAT-MA-0034 SKYRAIL_DE
SR-105/SR-105-80 SKYRAIL Basiskonsole T-Form in SR-101-X
SKYRAIL-Schiene einschieben und positionieren
(Positionierung wird in 5.7-5.9 und 6.1-6.3 angezeigt).
Danach Klemmschrauben mit einem Torxschlüssel der Größe TX25
anziehen und mit 18 Nm festziehen, min. 2 mal wiederholen,
um einem eventuellen Setzen der Klemmschrauben entgegen zu
wirken.
SR-109 SKYRAIL Schienenverbinder in SR-101-X SKYRAIL-Schiene
einschieben und so positionieren, das noch 2 Gewindebohrungen zu
sehen
sind. Danach Senkschrauben mit einem Torxschlüssel der Größe
TX40 anziehen und mit 22 Nm festziehen.
