5.
INSTRUÇÕES DE MONTAGEM
Componentes necessários para a montagem de um sistema SKYRAIL SR-100.
Os meios de fixação necessários para a montagem em betão não estão incluídos no fornecimento:
Para a fixação geral do Skyrail:
§
Chave Torx
§
Ponta Torx
§
Chave Torx
§
Ponta Torx
§
Chave Allen
§
Ponta de sextavado interior
§
Chave Allen
Adaptador universal de ¼" para as pontas
§
§
Chave dinamométrica calibrada de ¼" com a gama de aperto dinamométrico 5-30 Nm
§
Chave para porcas casteladas de ¼"
§
Martelo de plástico antivibração
§
Broca de martelo
Broca de betão
§
§
Soprador de bucha química para limpeza de furos (Würth, ref.ª 0903 990 001) (para fixação em betão)
§
Escovas de limpeza
§
Chave dinamométrica calibrada de ½" com a gama de aperto dinamométrico 20-120 Nm
§
Chave para porcas casteladas de ½" e vários encaixes de ½" tam. 13-19.
Meios de fixação recomendados para a placa de adaptação SR-121 sobre betão:
§
W-FAZ/A4 M12-15/110 (Würth, ref.ª 0904 621 201)
Instruções especiais:
Binários de aperto de todos os parafusos fornecidos:
M12 = 32 Nm
M8 = 22 Nm
Pino roscado M8 = 18 Nm
M6 = 10 Nm
§
A todas as superfícies de fixação aplica-se o seguinte:
Ter em atenção que por cada consola de base SR-105 pode ser suportada uma
carga estática de 14 kN, a qual tem de ser demonstrada com cálculos pela entidade
exploradora.

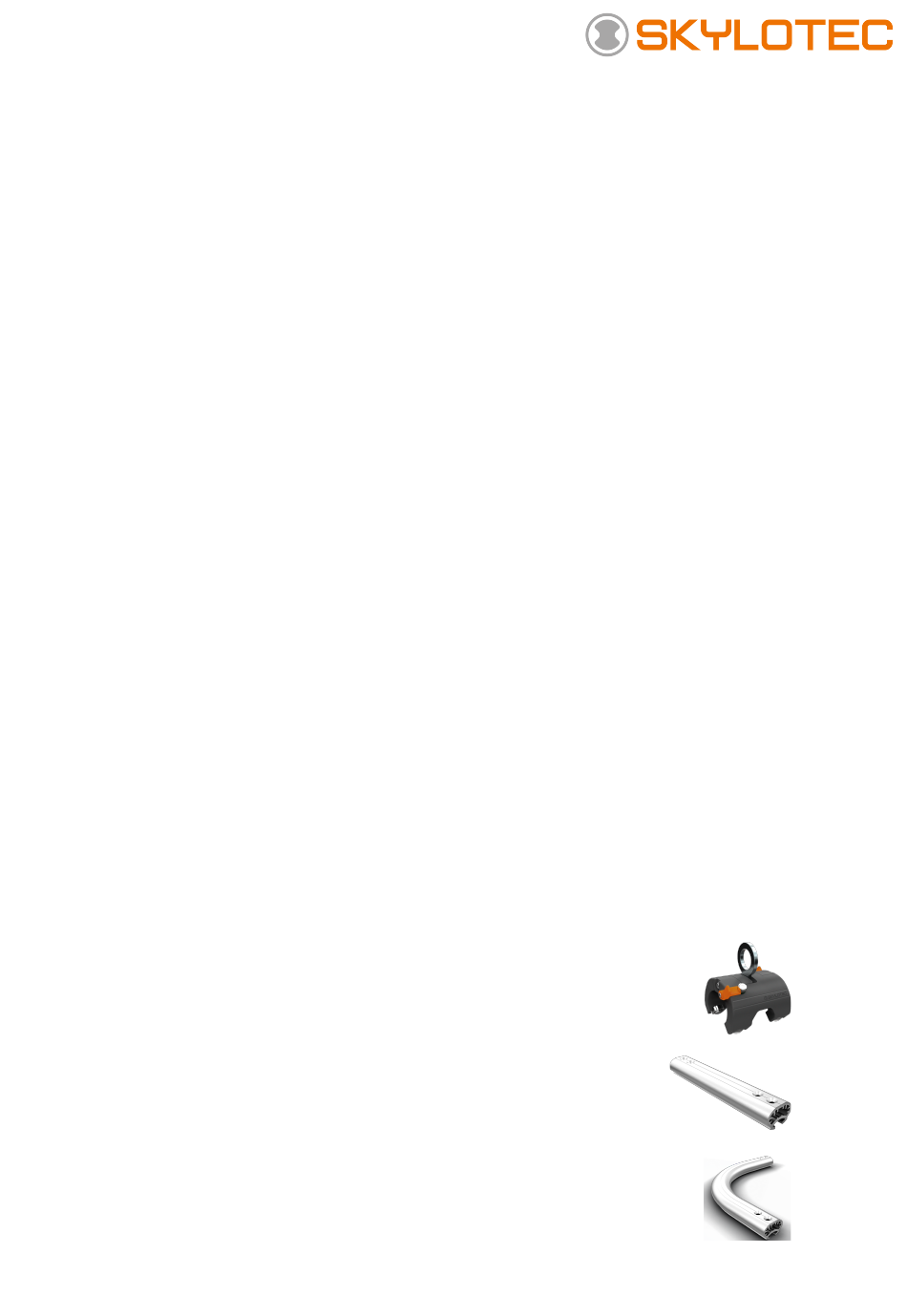

Vista geral de produtos:
§
SR-100 SKYRAIL Runner
§
SR-101-6 Calha SKYRAIL de 6 metros
ou SR-101-L comprimento individual até 6 metros
§
SR-102 SKYRAIL Curva Horizontal
MAT-MA-0034 SKYRAIL_PT
TX25
TX25
TX40
TX40
tam. 5
tam. 5
tam. 8 (para as placas de adaptação SR-120 e SR-122)
17.10.2017
(para fixação em betão)
(para fixação em betão)
(para fixação em betão)
Página 4 de 20
