14 ALL SENDs
Dans cette configuration, les connecteurs AUX SEND et BUS
OUT ainsi que DIGITAL OUT A et B sont utilisés pour
envoyer le signal soit vers des processeurs d'effets externes,
soit vers des moniteurs de retour (vous pouvez ainsi gérer 5
signaux : deux mono et trois stéréo).

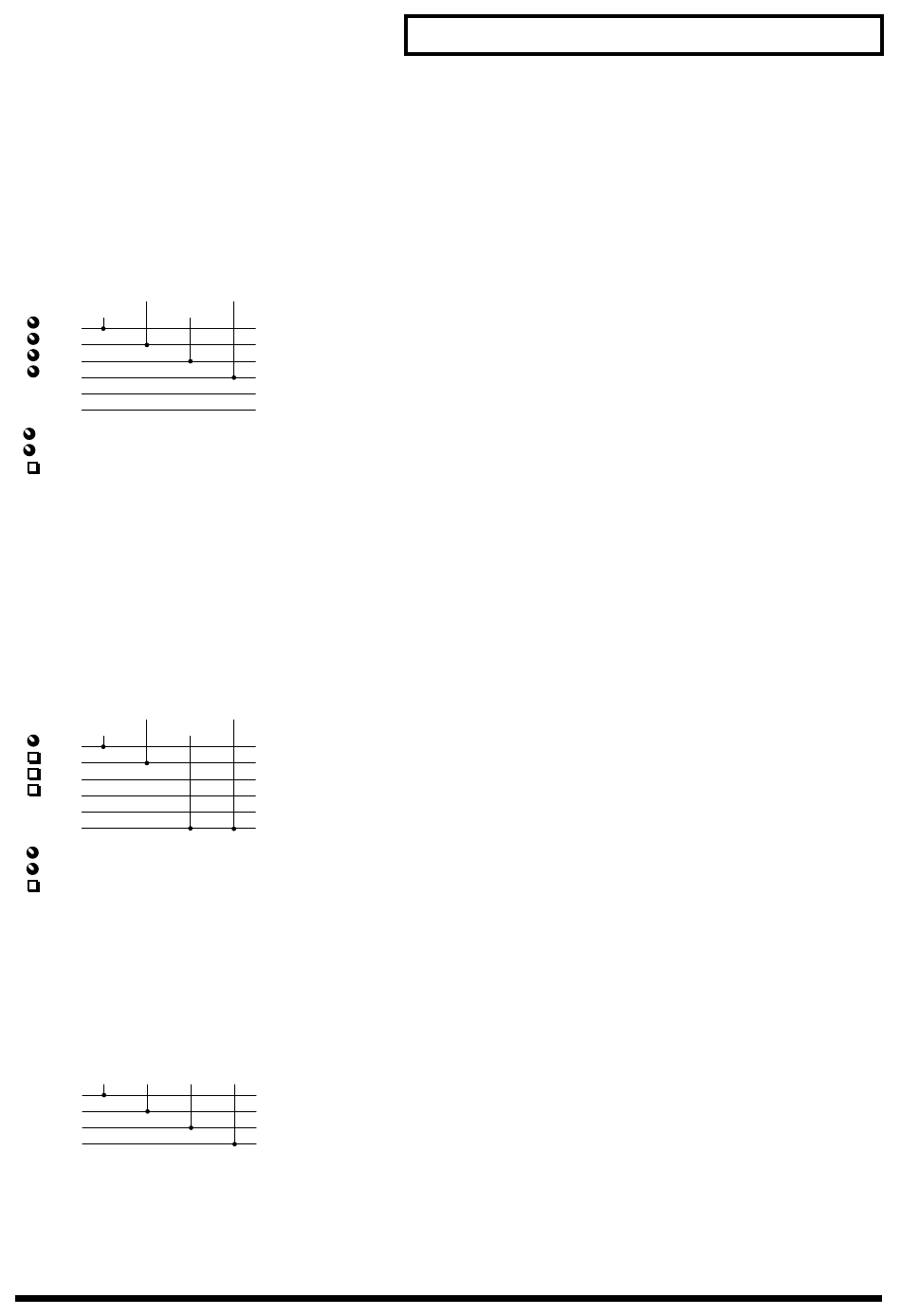

fig.18
BUS OUT
AUX SEND D. OUT A
M 1/2
S 3/4
S 5/6
S 7/8
MONITOR
MASTER
M : Send MONO
S : Send STEREO
: Bus
15 PA MIXER
Configuration permettant d'utiliser la VM-3100 comme
console de diffusion dotée de retours scène (présentée dans
le schéma de la p.38 du mode d'emploi). Les connecteurs
AUX SEND émettent deux signaux mono. Les sorties
MASTER OUT sont reliées pour leur part aux entrées de
l'amplificateur ou de la console principale.
fig.19
BUS OUT
AUX SEND D. OUT A
M 1/2
3/4
5/6
7/8
MONITOR
MASTER
M : Send MONO
: Send STEREO
S
: Bus
16 RMDB DIRCT
Configuration permettant d'envoyer directement le signal
des voies 1 à 8 aux 8 sorties numériques du connecteur the
RMDB II connector (VM-3100Pro seulement).
fig.20
RMDB II Digital Output
Tr. 1/2 Tr. 3/4 Tr. 5/6
CH 01/02
CH 03/04
CH 05/06
CH 07/08
D. OUT B
D. OUT B
Tr. 7/8
VM-3100 Liste des réglages «EZ Routing»
