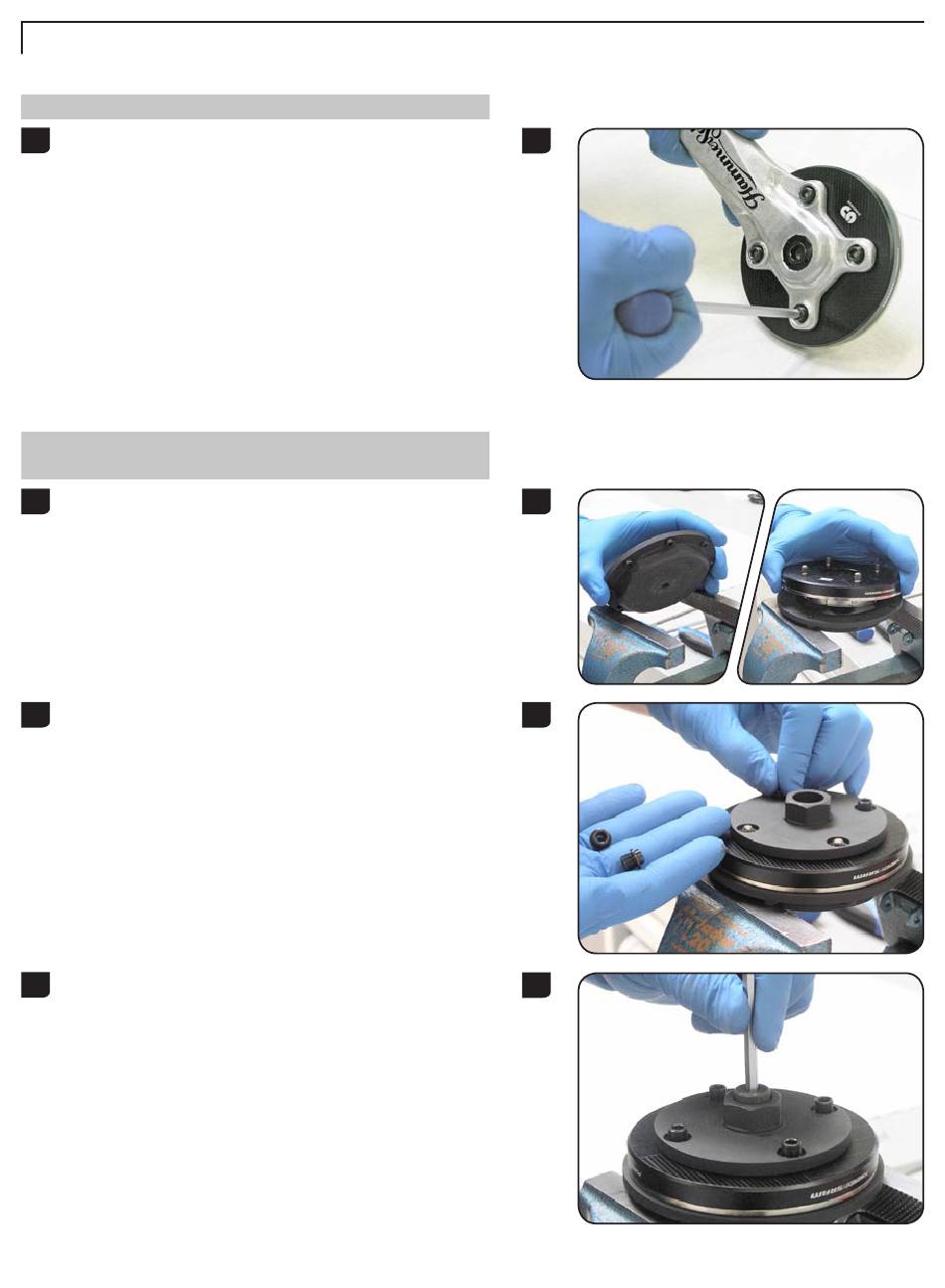

S E R V I C E T E C H N I Q U E
D É P O S E D E L A M A N I V E L L E
Avec une clé Allen de 5 mm, desserrez et enlevez les quatre
5
écrous des satellites. Soulevez et déposez la manivelle.
M É C A N I S M E H A M M E R S C H M I D T
D É M O N T A G E
Montez la base de l'outil de dépose des paliers dans un étau.
6
Placez le mécanisme HammerSchmidt dans la base de l'outil.
Les ergots de l'outil doivent se placer dans les trous
correspondants dans le mécanisme HammerSchmidt.
Placez la mâchoire de l'outil sur les tenons des pignons. Avec
7
une clé Allen de 5 mm, bloquez en place la mâchoire sur le
système HammerSchmidt avec les écrous des satellites.
Couple de serrage, 5,6 N·m.
Avec une clé Allen de 5 mm, mettez en place la vis à
8
épaulement. Bloquez très légèrement.
