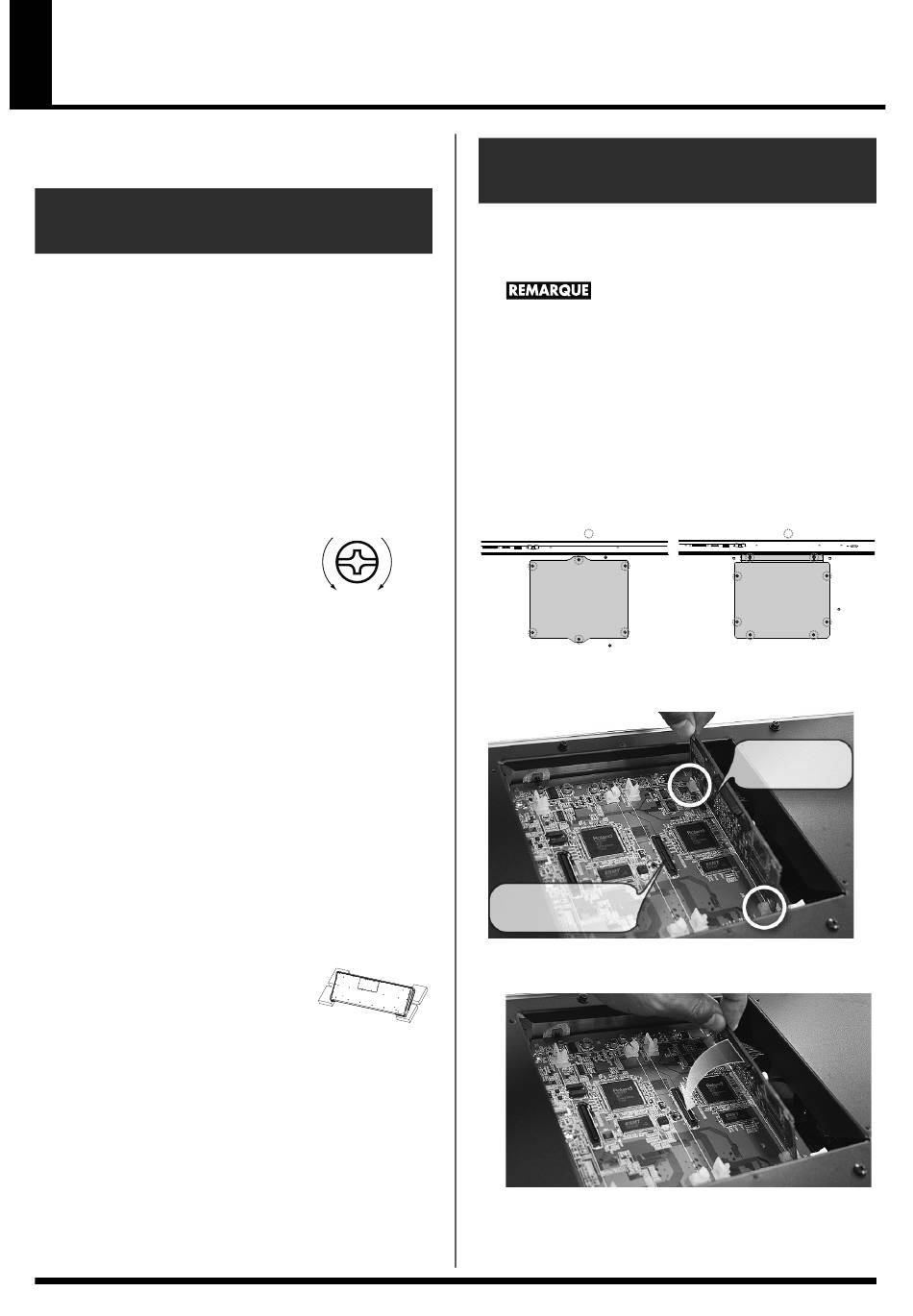

Installation de la carte d'extension
Vous pouvez installer jusqu'à trois cartes d'extension (ARX series)
dans le Fantom-G.
Précautions à prendre lors de
l'installation d'une carte d'extension
• Pour éviter tout risque de dommages causés par l'électricité
statique, ne manipulez vos cartes qu'en observant les
précautions suivantes.
1
• Avant de toucher la carte, prenez soin de toucher un objet
métallique relié à la terre (tuyau d'eau ou de chauffage par
exemple) pour décharger l'électricité statique dont vous
pourriez être porteur.
2
• Ne manipulez la carte qu'en la prenant par les bords. Ne
touchez pas ses composants ou ses contacts.
5
• Conservez le conditionnement d'origine de la carte pour
pouvoir le réutiliser en cas de besoin.
• Utilisez un tournevis cruciforme de taille appropriée (numéro 2)
pour éviter d'endommager la tête des vis.
• Le dévissage se fait dans le sens
inverse des aiguilles d'une
montre, et le vissage dans le sens
opposé.
• Ne retirez que les vis nécessaires à l'installation des cartes
d'extension.
• Veillez à ce que les vis ne tombent pas à l'intérieur du
Fantom-G.
• Ne laissez pas l'appareil ouvert. Après installation des cartes
d'extension, remettez bien toutes les protections en place.
• Faites attention à ne pas vous blesser sur les bords de la baie
d'extension en installant la carte.
• Ne touchez aucun des circuits imprimés ou connecteurs.
912
• N'installez jamais une carte en force. Si elle ne s'insère pas
aisément du premier coup, retirez-la et essayez à nouveau.
913
• Quand l'installation est achevée, vérifiez votre travail.
914
• Mettez toujours l'appareil hors tension et débranchez-le avant
toute installation de carte. (ARX series).
915
• N'installez que les cartes des modèles spécifiés (ARX Series) à
l'exclusion de toute autre. Ne retirez que les vis indiquées.
• Pour retourner l'appareil placez des
piles de journaux ou de magazines sous
ses extrémités pour protéger les boutons
et contrôles rotatifs. Orientez l'appareil
de manière à ce qu'aucun contrôle ne
soit endommagé.
• Pour retourner le Fantom-G8 veillez à être au moins deux pour
réaliser l'opération en toute sécurité. Assurez-vous une prise
ferme pour éviter de vous blesser ou d'endommager
l'instrument.
• Tenez également l'appareil fermement lors du retournement de
l'appareil pour éviter de le laisser tomber.
304
dévisser
visser
Procédure d'installation
d'une carte d'extension
Installez les cartes d'extension après avoir retiré le cache de leur
compartiment. Les cartes peuvent être branchées sur les connecteurs
EXP 1 et EXP 2.
Si le connecteur dans lequel vous installez la carte est différent
de celui dans lequel elle était installée lors de la dernière
sauvegarde de Live Set ou Studio Set (si elle a été déplacée d'un
connecteur à l'autre), le son ne sera pas le même qu'au moment
de la sauvegarde. Veillez à bien réinstaller vos cartes dans le
bon connecteur.
1.
Avant de procéder à l'installation, éteignez le Fantom-G et
débranchez toutes les connexions aux autres appareils.
2.
Ne retirez que les vis repérées sur le schéma ci-dessous et
retirez le cache.
fig.30-002.e
Fantom-G6/G7 : face inférieure
Vis à retirer
3.
Insérez les tenons de l'appareil dans les trous de la carte de
manière à ce que les connecteurs soient face à face.
Connecteur de
l'instrument
* Veillez à ne pas toucher les circuits ni les contacts.
4.
Faites basculer la carte comme indiqué ci-dessous.
* N'installez jamais une carte en force. Si elle ne se verrouille pas
spontanément, retirez-la et recommencez.
Fantom-G8 : face inférieure
Vis à retirer
Connecteur de la
carte d'extension
