9.2 Nettoyer le support iCAT ABIROB
1
14
13 12
1 Joint torique 36x2
2 Amenée de gaz
3 Vis sans tête
®
4 iCAT ABIROB W
5
4 joints toriques 3 x 1,5

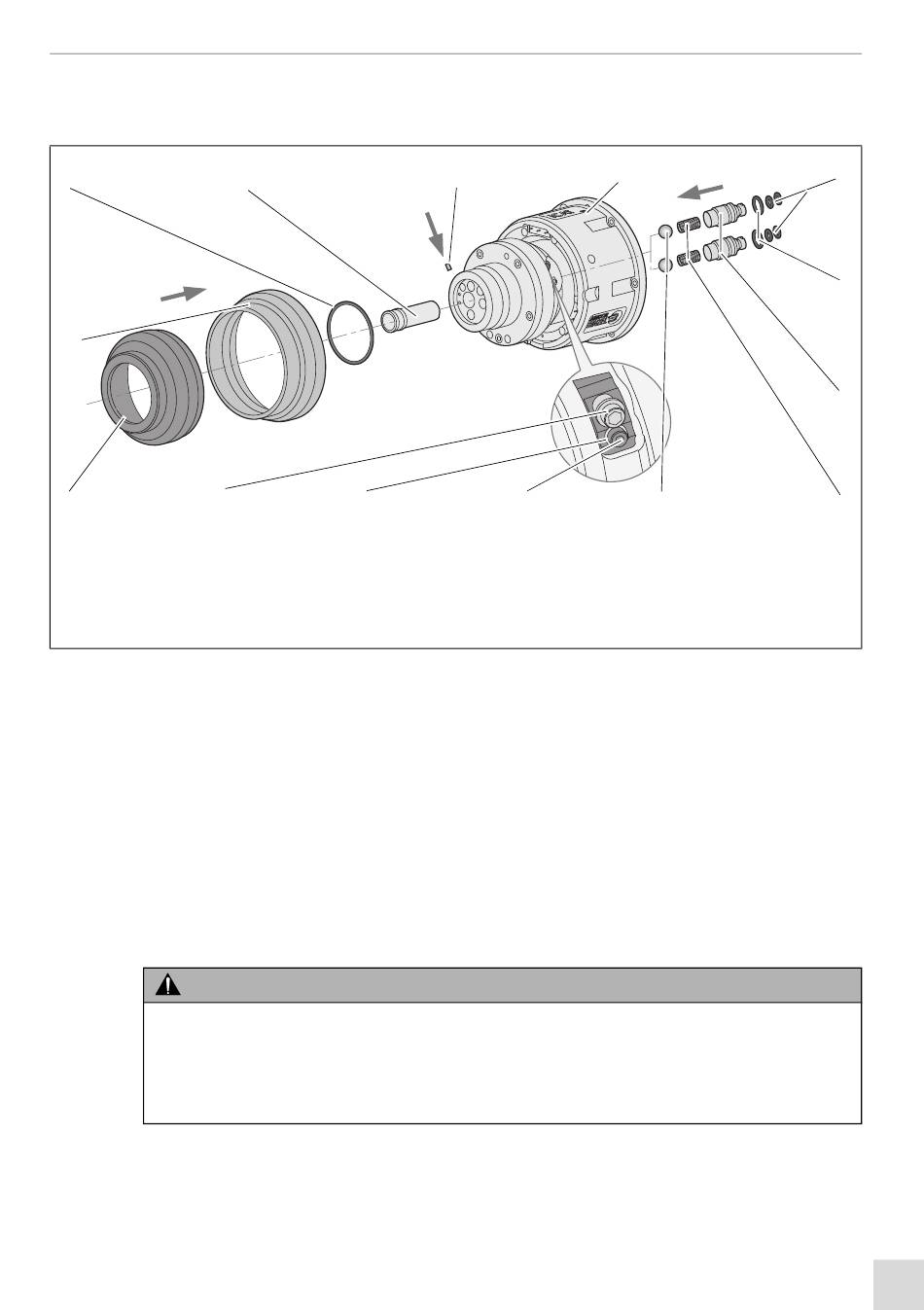

Fig. 16 Nettoyer le support iCAT ABIROB
1 Enlever la bague de support (13) et le soufflet (14).
2 Vérifier si le joint torique (1) est usé et le remplacer, si nécessaire. Avant le remplacement,
graisser le joint torique (1) en utilisant de la graisse d'étanchéité (fournie avec la livraison).
3 Desserrer la vis (10), la rondelle (11) et la vis de fixation (12) et les nettoyer à l'aide d'air
comprimé.
4 Nettoyer les alésages à l'aide d'air comprimé.
5 Enlever les billes (9), les ressorts de pression (8) et les gaines de
pression (7), vérifier s'ils sont endommagés et les remplacer, si nécessaire.
AVERTISSEMENT
Risque de blessure
Risque de blessures graves par des pièces projetées.
• Portez des vêtements de protection, en particulier des lunettes de protection, lors du
nettoyage à l'aide d'air comprimé.
