5.2
DIMENSIONS GÉNÉRALES
5.3
INSTALLATION GÉNÉRIQUE
24

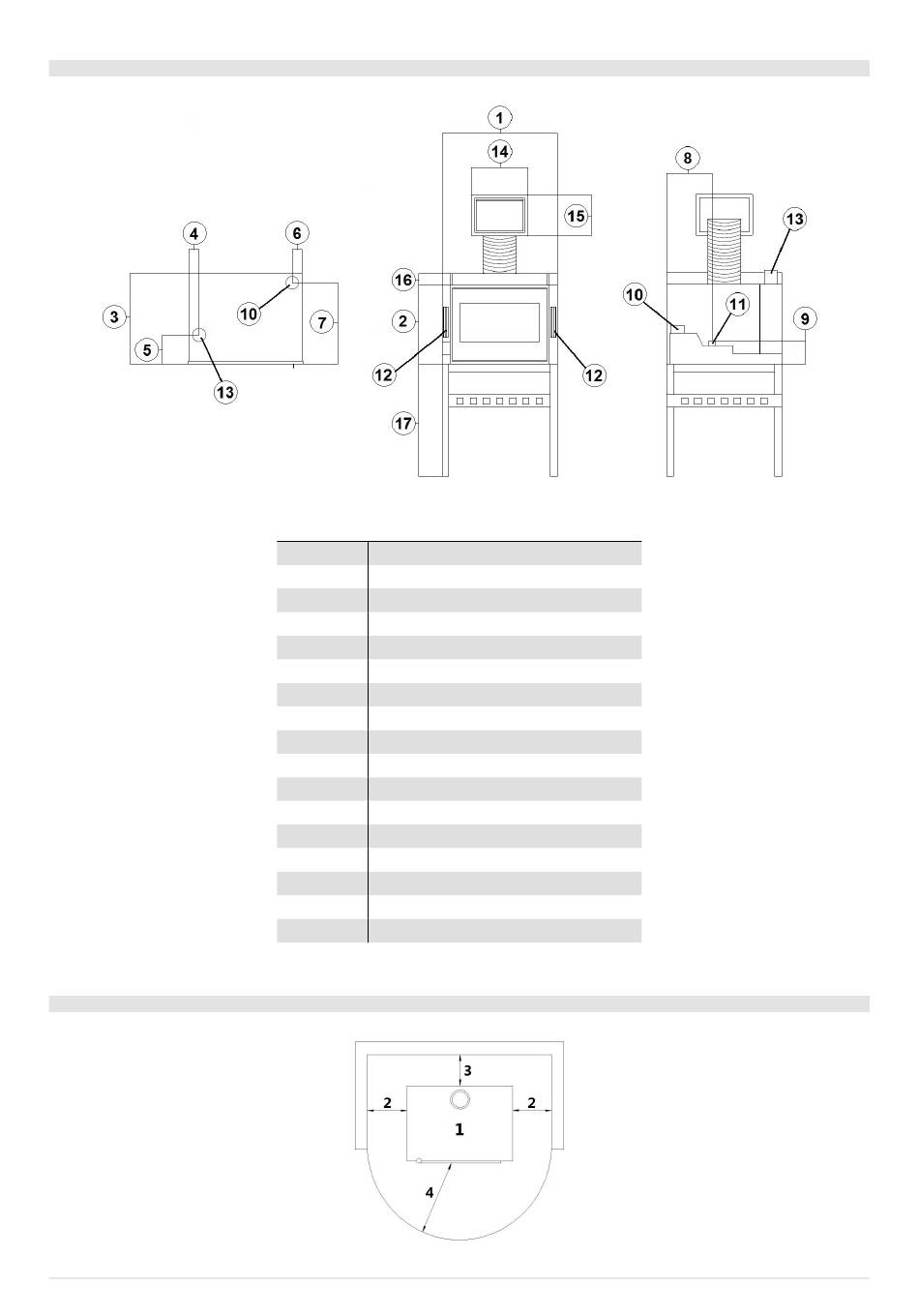

Fig. 22 - Dimensions générales: Zefiro
LÉGENDE
Fig. 22
1
69,7 cm
2
49 cm
3
55 cm
4
6,2 cm
5
17,7 cm
6
6,1 cm
7
49,4 cm
8
25,8 cm
9
14,5 cm
10
Tuyau d'évacuation d.8 cm
11
Prise d'air comburant d.6 cm
12
Évacuation d'air chaud 18x3 cm
13
Évacuation d'air chaud d.8 cm (optional)
14
37,7 cm
15
27,2 cm
16
7,5 cm
17
54÷72 cm
Fig. 23 - Installation générique
, Zen Airtight
3
ZEFIRO 3 - ZEN AIRTIGHT
