LÉGENDE Fig. 31
1
Plafond à protéger
2
Enduit du plafond à protéger de la chaleur
3 Grille supérieure d'aération avec entrée minimum de 400 cm2 pour la sortie de l'air convective chaude naturelle
4
Châssis métallique autoportant
5 Prise air comburant
6 Bouche de chargement des granulés
7
Grille inférieure d' aération avec entrée minimum de 400 cm2 pour la sortie de l' air convective froide naturelle
8 Plateau de protection du plancher
9
Rondin de déchargement Ø80 mm
10 Conduit de fumées Ø80 mm avec une longueur minimum de 1 mt vertical
11 Cheminée minimum Ø120 mm
12
Porte du contrôle cheminée etanche
13 Maçonnerie
14
Plancher
15 Plafond avec poutres en bois
16 Insert cheminée
17
Isolant entre le mur er le conduit de cheminée de minimum 200 mm sur tout le diamètre
18 Prise d'air comburant
19 Distance minimum entre les poutres en bois et le conduit de fumées = 0,5 mt
• Construire un châssis en métal de support aux tôles de recouvrement (4).
• Ne décharger pas le poids de la structure en métal sur le châssis de l'insert.
• Revêtir le châssis en métal avec panneaux en matériel non inflammable.
Pratiquer une ouverture de min. 400 cm
recyclage intérieure de l'air.
• La charge du granulés peut se faire en sortant l' insert avec l'appareil éteint ou installer une trappe de charge (6).
• La trappe de charge des granulés peut être installée frontalement ou latéralement, en prolongeant le tube flexible Ø160 mm
selon la nécessité.
28

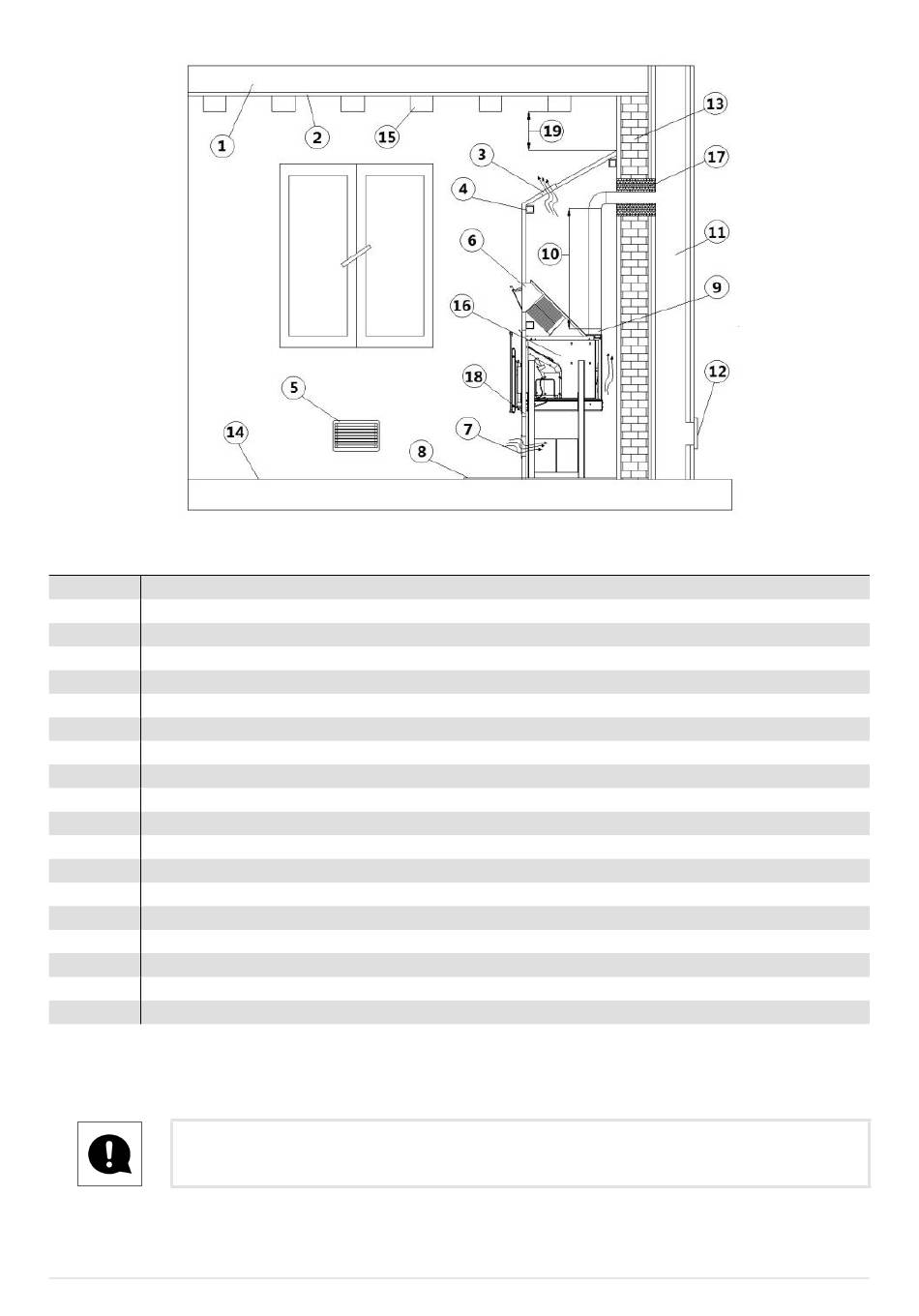

Fig. 31 - Installation avec le revêtement
sur la partie inférieure (7) et supérieure (3) des panneaux pour le
