Pour extraire l'insert, procéder comme suit :
• Ouvrir la porte.
• Soulever le crochet (voir Fig. 25) et tirer vers soi le corps machine (voir Fig. 26).
• Après avoir extrait le corps machine, il est possible d'accéder au réservoir des granulés.
Fig. 25 - Soulever le crochet
5.5

RETRAIT DE L'INSERT

Si l'insert est inséré sur les guides, il y a danger de renversement!
Les opérations de montage doivent toujours être effectuées par 2 personnes !
• Extraire le cops machine de la structure (voir EXTRACTION DE L'INSERT a pag. 25).
• Dévisser les 2 vis hexagonales des côtés de l'insert (voir Fig. 27).
26

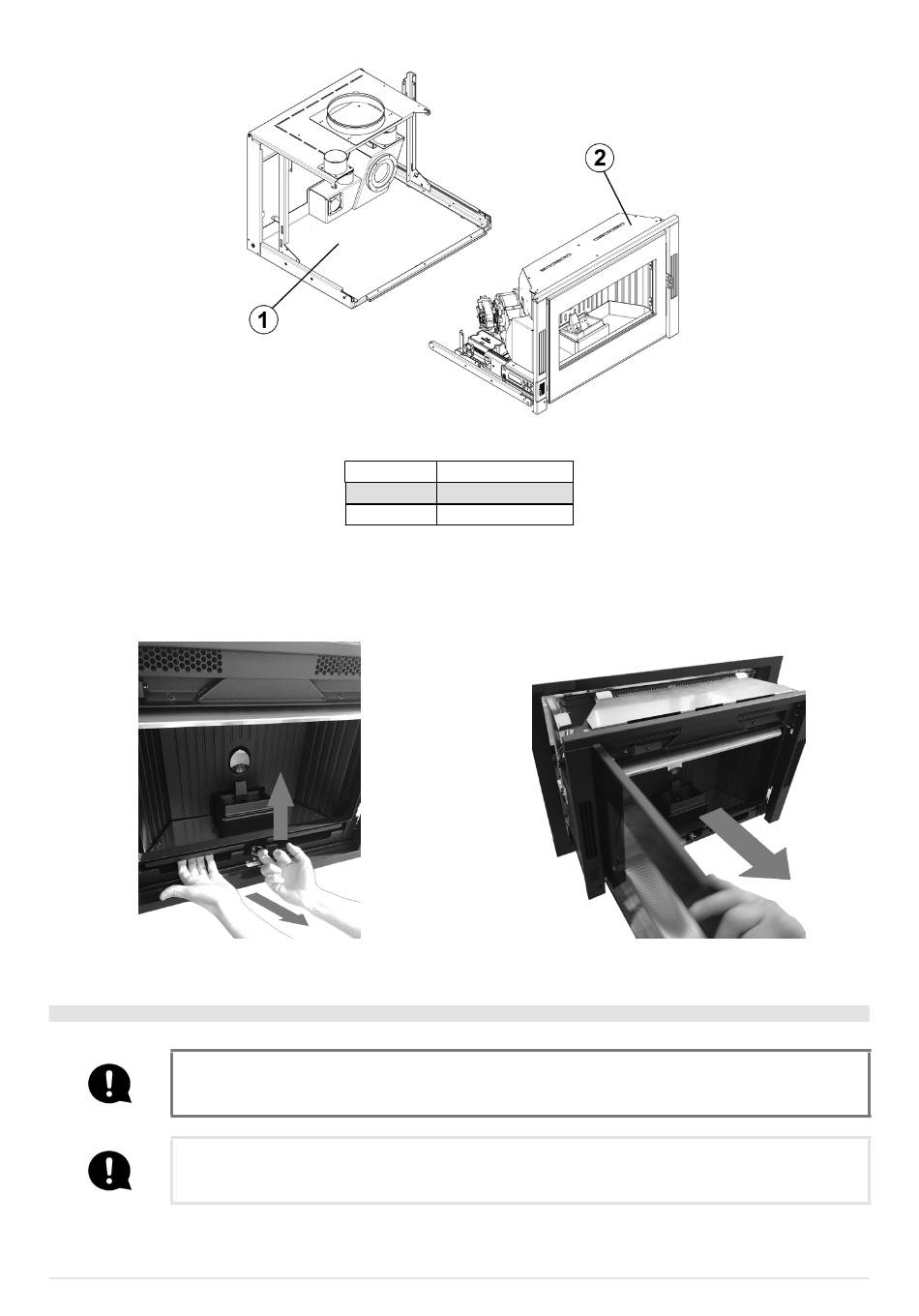

Fig. 24 - Structure + corps machine
LÉGENDE Fig. 24
1
Structure
2
Corps machine
Fig. 26 - Extraction du corps machine
