5.13 CANALISATION AIR CHAUD (EN OPTION)

AVEC L'INSTALLATION DE LA CANALISATION, IL FAUT CHARGER LA NOUVELLE BANQUE DE DONNÉES DANS LA
CARTE (BANQUE DE DONNÉES N.02).
VOIR « MANUEL SERVICE »
Par défaut, l'insert émet dans l' e nvironnement l'air chaud par les deux bouches avant.
Il est possible de canaliser l'air de gauche à l'arrière du poêle, au moyen d'un kit de canalisation.
Pour le montage du kit, procéder comme suit :
• Extraire le corps machine

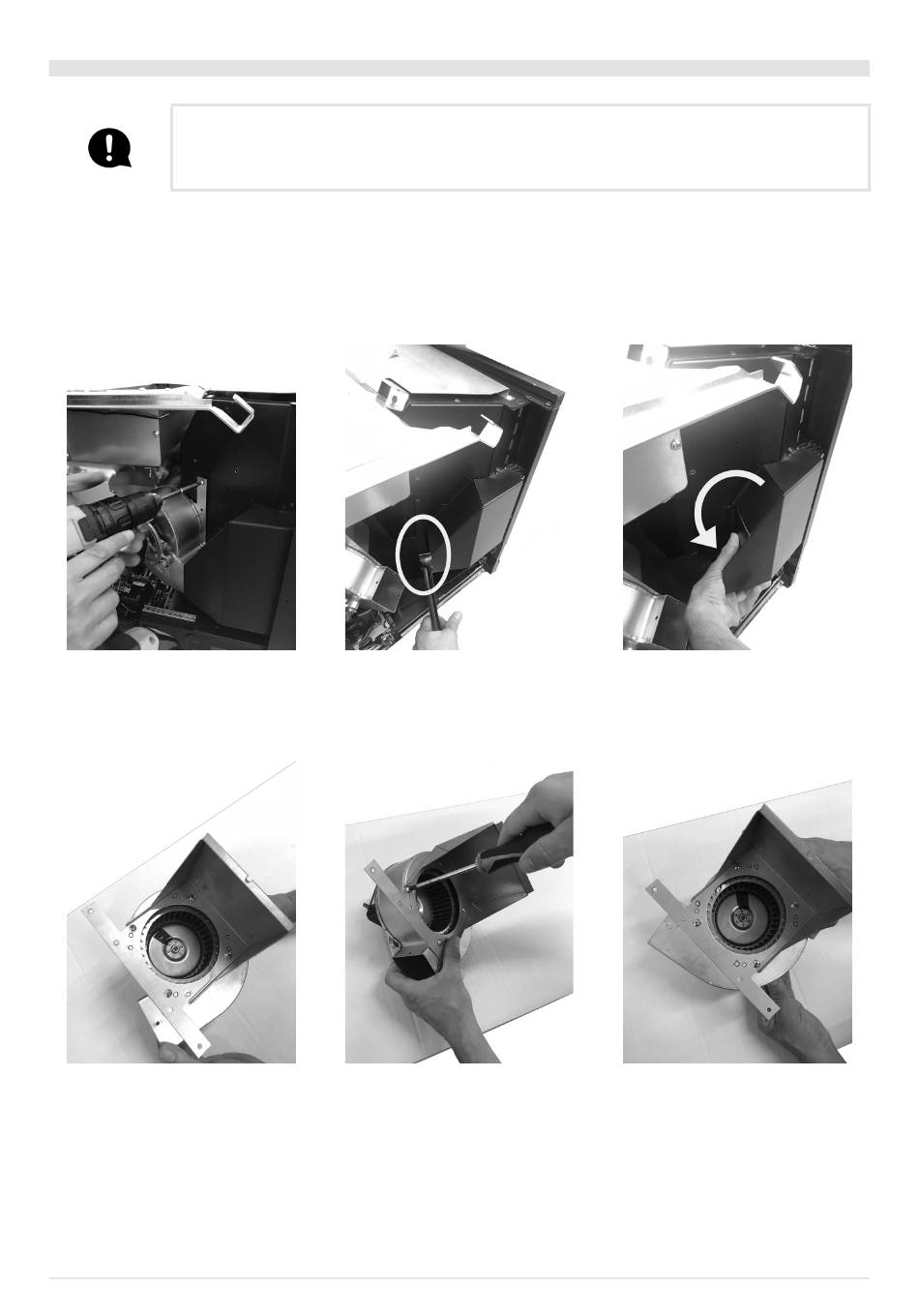

• Retirer les 4 vis de fixation du ventilateur gauche (voir Fig. 44).
• À l'aide d'une pince, casser l'angle du carter (voir Fig. 45) et plier la languette avec les mains vers l'intérieur (voir Fig. 46).
Fig. 44 - Enlever le ventila
• Prendre le ventilateur et le carter et les poser sur une surface plane (voir Fig. 47).
• Dévisser les 4 vis (voir Fig. 48) et tourner le carter er revisser les vis dans la nouvelle position. Attention à la position des trous
(voir Fig. 49).
Fig. 47 - Ventilateur + carter
• Insérer momentanément la déviation de l'air comme sur la photo Fig. 50.
• Installer le ventilateur dans la nouvelle position + le carter et fixer les vis (voir Fig. 51).
• À présent, faire coïncider le déviateur avec les trous dans la chaudière. Attention : le déviateur de l'air doit dépasser d' e nviron
16 mm au-dessus du corps machine (voir Fig. 52).
ZEFIRO 3 - ZEN AIRTIGHT
Fig. 45 - Casser l'angle
Fig. 48 - Enlever les vis
Fig. 46 - Plier la languette
Fig. 49 - Tourner le ventilateur
33
