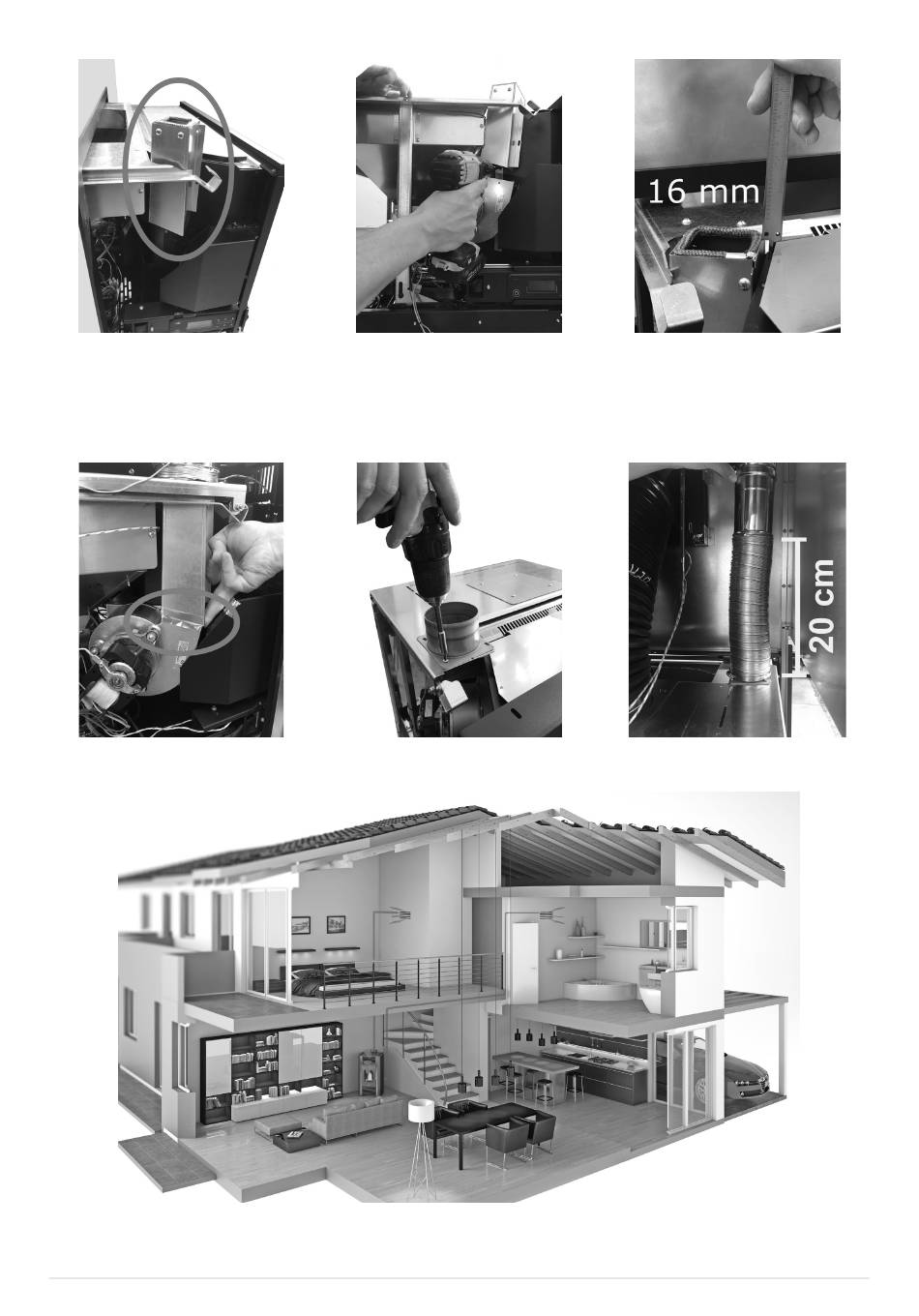

Fig. 50 - Positionner le déviateur de l'air
• Sceller le point de jonction entre le ventilateur et le déviateur avec le ruban adhésif en aluminium (voir Fig. 53).
• Sur le déviateur de l'air, monter le raccord pour l'air à canaliser dans les logements appropriés (voir Fig. 54).
• Raccorder le tube d.80 pour la canalisation, bloquer le tube avec le collier de serrage. Attention : utiliser au moins 20 cm de tube
flexible sur le raccord car le couvercle de l'insert se déplace durant les manœuvres (voir Fig. 55).
Fig. 53 - Sceller avec du ruban adhésif en alumi-
nium
• Avec le poêle sans canalisation, nous avons un débit d'air variable d'un minimum de 61 m
34
Fig. 51 - Fixer le ventilateur
Fig. 54 - Fixer le raccord
Fig. 56 - Exemple de canalisation
Fig. 52 - Saillie du déviateur de l'air
Fig. 55 - Raccordement du tube flexible (vue
arrière de l'insert)
/h à un maximum de 130 m
3
ZEFIRO 3 - ZEN AIRTIGHT
/h, et
3
