5.7
INSTALLATION SUR CHEMINÉE EXISTANTE
• Il est possible d'installer l'insert dans une cheminée existante en respectent les distances et l' e xécution correcte selon INSTAL-
LATION GÉNÉRIQUE a pag. 24 et en suivront les instructions ci-dessous.
• Fixer les pieds (optional) à la mesure plus basse et les bloquer avec des visses dans les glissières.
• Il est obligatoire de fixer les pieds du châssis-poutre au socle avec des chevilles métalliques qui supportent un poids pour pied
de 50 kg.
En cas d'extraction de l'insert monté sur les glissières il y a danger de reversement!
S'assurer que le châssis de l'insert soit fixée correctement au socle.
Vérifier que la sortie de l'air chaude supérieure ne soit pas étranglée selon Fig. 32.
Pratiquer une ouverture de 400 cm
intérieur de l'air.
• La charge du granulés peut se faire en sortant l'insert avec l'appareil éteint ou installer une trappe de charge (6).
• La trappe de charge des granulés peut être installée frontalement ou latéralement, en prolongeant le tube flexible Ø160 mm
selon la nécessité.
LÉGENDE
Fig. 32
1
Plafond a protéger
2
Enduit du plafond a protéger de la chaleur
3
Grille supérieure d'aération avec entrée minimum de 400 cm2 pour la sortie d' air convective chaude naturel
4
Déflecteur d'air chaud (espace minimum 30 cm)
5
Prise d'air comburant
6
Plaque foyer de cheminée
7
Grille inférieure d'aération avec entrée minimum de 400 cm
8
Ouverture de aération de 400 cm2 pour le cercle d'air convective froid naturel
ZEFIRO 3 - ZEN AIRTIGHT
sur la partie inférieure et supérieure de la cheminée pour le recyclage
2

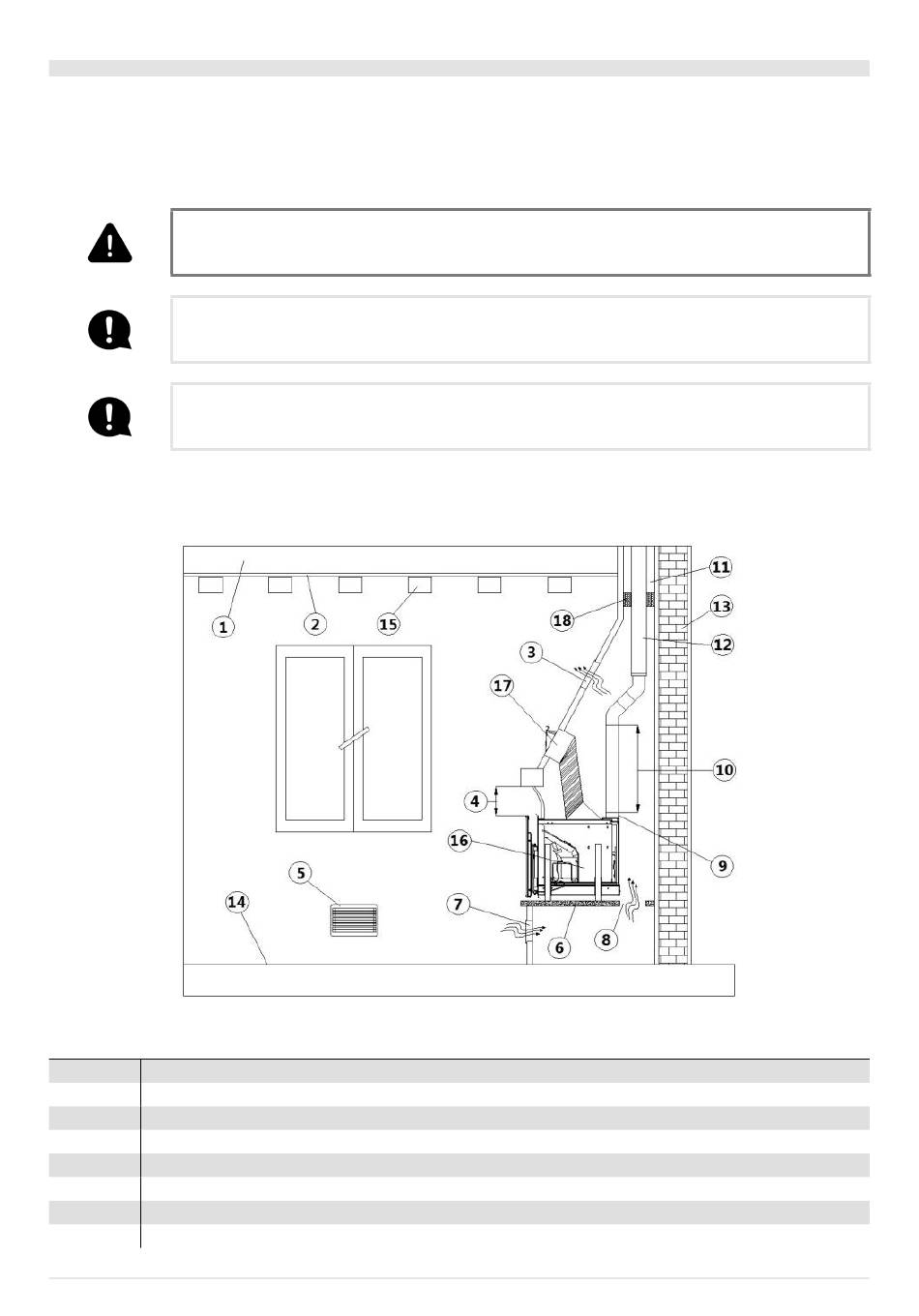

Fig. 32 - Installation sur la cheminée existante
pour la sortie du air convective froid naturel
2
29
