6.3
DIMENSIONS GÉNÉRALES
23
FRAME - QUASIMODO - MODO Airtight

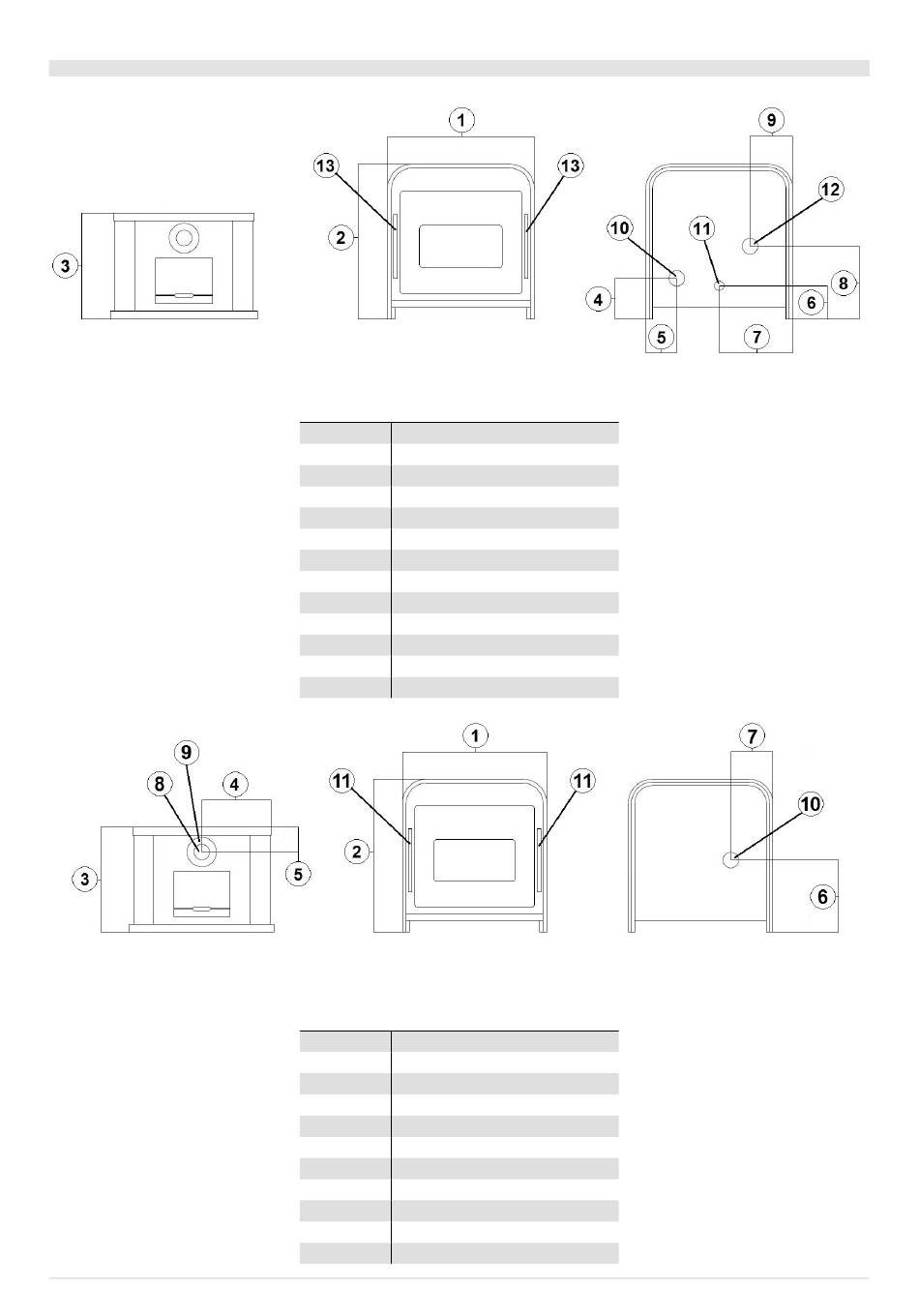

Fig. 20 - Dimensions générales: FRAME
LÉGENDE
Fig. 20
1
70,3 cm
2
78 cm
3
53 cm
4
20,3 cm
5
15,4 cm
6
16,7 cm
7
36,7 cm
8
36,4 cm
9
21,2 cm
10
Tuyau d'évacuation d.8 cm
11
Prise d'air comburant d.6 cm
12
Évacuation d'air chaud d.8 cm (optional)
13
Évacuation d'air chaud 32x2 cm
Fig. 21 - Dimensions générales: FRAME
LEGENDA
Fig. 21
1
70,3 cm
2
83 cm
3
61 cm
4
35,1 cm
5
12,5 cm
6
36,4 cm
7
21,2 cm
8
Tuyau d'évacuation d.8 cm
9
Prise d'air comburant d.13 cm
10
Évacuation d'air chaud d.8 cm (optional)
11
Évacuation d'air chaud 32x2 cm
3
UP
3
