5.12 INSTALLATION DES JAMBES DE L'INSERT (EN OPTION)

Il est possible d'installer l'insert au-dessus d'une structure de support avec des jambes réglables en hauteur.
Pour le montage des jambes, procéder comme suit :
• Fixer le renfort des jambes avec la rallonge au moyen des vis (voir Fig. 37).
• Composer les 4 jambes et les fixer avec les vis (voir Fig. 38).
• Fixer le plan d'appui de l'insert sur le jambes (voir Fig. 39).

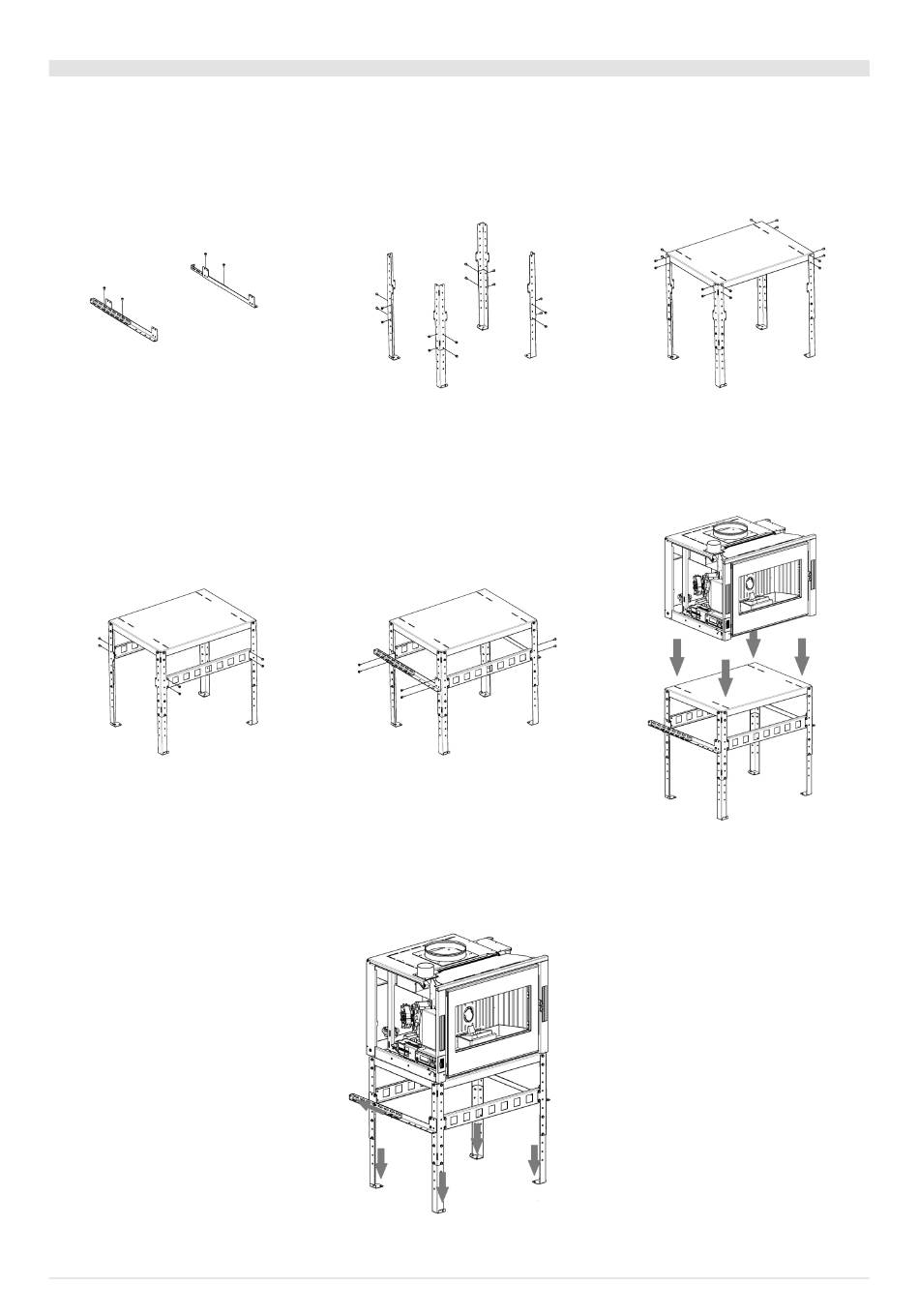

Fig. 37 - Assembler le renfort + la rallonge Fig. 38 - Assembler les jambes Fig. 39 - Assembler les jambes + le plan
• Fixer les 2 petites traverses de la structure (voir Fig. 40).
• Fixer également les renforts + les rallonges qui ont été assemblés précédemment (voir Fig. 41).
• Poser l'insert sur la structure, le fixer avec les vis dans les logements appropriés (voir Fig. 42).
Fig. 40 - Assembler les renforts Fig. 41 - Assembler les renforts + les rallonges à Fig. 42 - Fixer l'insert dessus
la structure
• Placer la structure avec l'insert dans la position souhaitée et fixer les jambes au sol et les rallonges au mur qui est derrière (voir
Fig. 43).
Fig. 43 - Fixer la structure au sol et au mur
