PRISE D'AIR
• Voir schéma des positions des terminaux sur Fig. 5.
• La norme française permet l'installation dans un conduit d'évacuation des fumées à double paroi (système concentrique); l'air
de combustion est prélevé de l'espace interstitiel.
• Le décret N. 2008-1231 article R131-2 dispense de l' e ntrée d'air directement de l' e xtérieure puisque l'appareil dispose de sa
propre amenée d'air pour les appareils étanches.
• En ce qui concerne les BRANCHEMENTS, voir Fig. 16 et Fig. 17 à la page suivante.
ZEFIRO 3 - ZEN AIRTIGHT

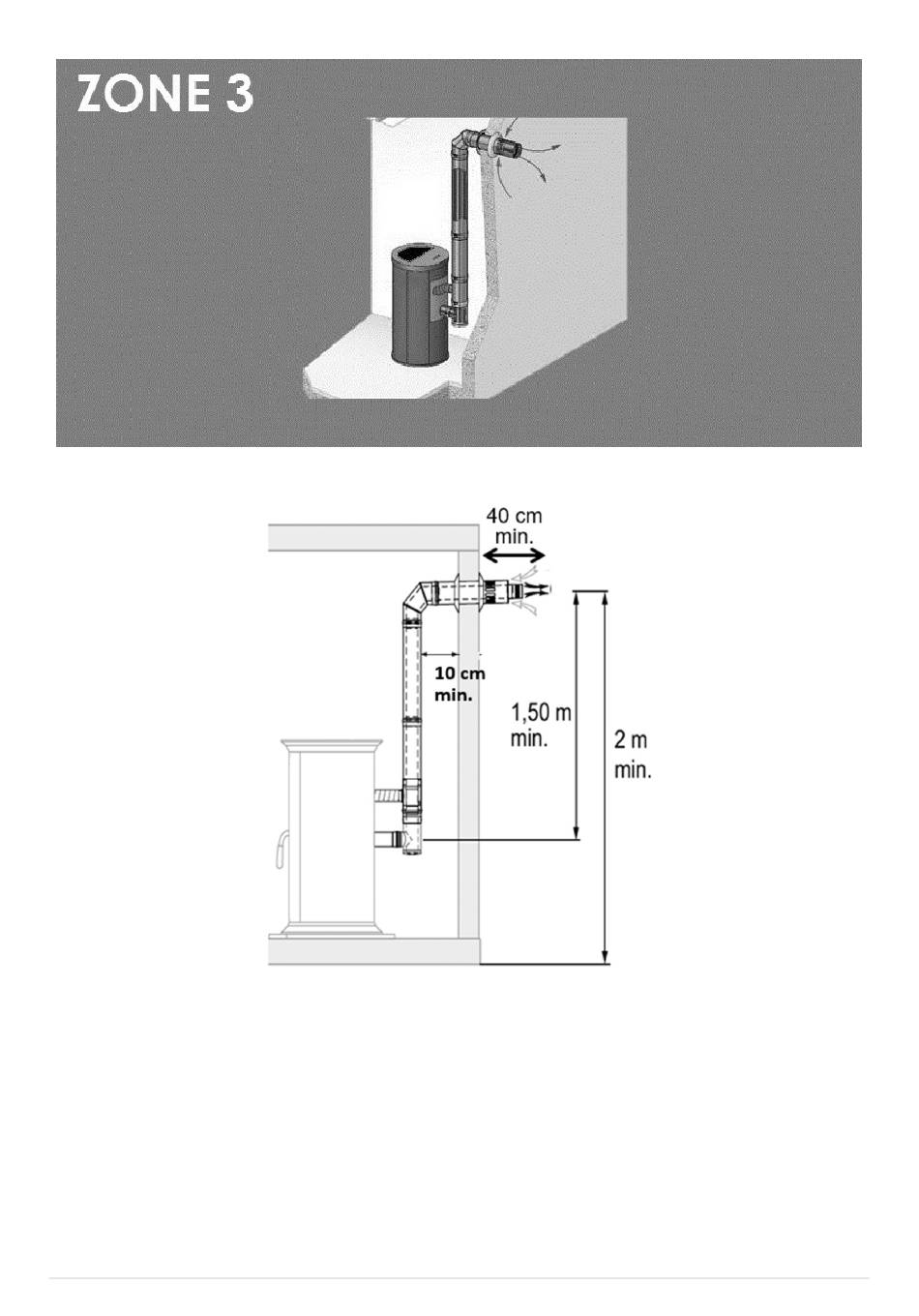

Fig. 13 - Schéma de principe du système concentrique avec terminal horizontal (ZONE 3)
Fig. 14 - Exemple: Zone 3
