On peut travailler avec deux diamètres différents en ZONE1 au niveau du RACCORD DES FUMÉES
C. DIAMÈTRE 80 MM
• La Longueur maximale avec 1 coude ou T est de 6 mètres à partir de la sortie des fumées du poêle.
• Le Nombre maximal de coudes ou T est 3 pièces
• La Longueur maximale avec 3 coudes ou T est de 4 mètres à partir de la sortie des fumées du poêle.
• Les Sections horizontales peuvent extre maximum de 2 mètres avec une pente maximale de 3%
L'installation avec raccord de fumées d'un diamètre de 80 mm à des altitudes supérieures à
1200 mètres au-dessus du niveau de la mer n'est pas permise
D. DIAMÈTRE 100 MM
• La Longueur maximale avec 1 coude ou T est de 10 mètres à partir de la sortie des fumées du poêle.
• Le Nombre maximal de coudes ou T est 3 pièces
• La Longueur maximale avec 3 coudes ou T est de 8 mètres à partir de la sortie des fumées du poêle.
• Les Sections horizontales peuvent être maximum de 2 mètres avec une pente maximale de 3%
Le raccord de fumées d'un diamètre de 100 mm est obligatoire en cas d'installation à des alti-
tudes supérieures à 1200 mètres au-dessus du niveau de la mer
CONDUIT DE FUMÉES:
• Pour les marques CADEL et FREEPOINT le conduit des fumées doit être ISOLÉ
• La Hauteur minimale du conduit de fumées en installation Zone1 est de 4 mètres à partir de la sortie des fumées du poêle.
• La dimension de la section interne (diamètre) du conduit des fumées doit être:
• Au minimum Ø100 mm
• Au maximum de Ø200 mm (prévoir éventuellement modération de tirage)
PRISE D'AIR COMBURANT:
En règle générale, l'air nécessaire à la combustion est à prélever directement depuis l' e xtérieur.
• La prise d'air devra être réalisée à une hauteur proche du sol avec une grille de protection externe anti-volatiles et qui ne devra
pas être obstruée.
ZEFIRO 3 - ZEN AIRTIGHT

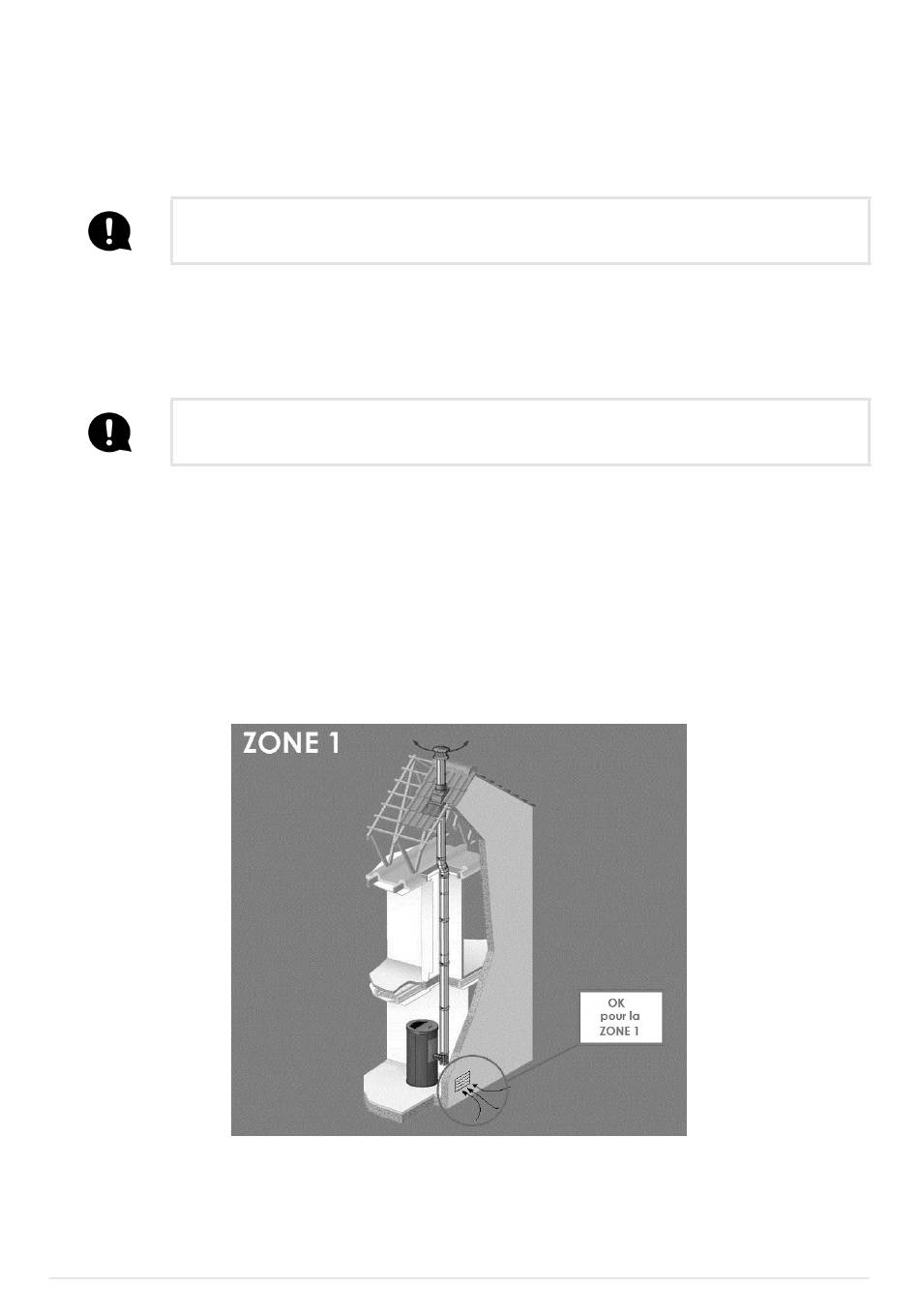

Fig. 9 - Installation possible pour tous les poêles (ZONE 1)
