une température d'air qui varie d'un minimum de 90 °C à un maximum de 136 °C.
• Pour la canalisation, il est recommandé de ne pas dépasser les 6 mètres de tuyau et 3 coudes de 90°, sinon l'air chaud perd son
efficacité.
• Utiliser des tuyaux ayant un diamètre de 80 mm avec des parois internes lisses.
• Si les tuyaux passent à travers de murs froids, isoler le tuyau avec un matériau isolant.
• Placer une grille de protection, à mailles larges, dans la bouche de sortie avec une surface nette totale minimale de 40 cm
• Après 6 mètres de tuyau, nous pouvons avoir un débit d'air variable d'un minimum de 58 m
et une température d'air qui varie d'un minimum de 65°C à un maximum de 99°C. (Ces valeurs ont été enregistrées dans le
laboratoire d' e ssai, dans le local d'installation, il peut y avoir des différences aussi bien de débit que de température).
• Si l'on souhaite augmenter le débit d'air, installer un petit ventilateur mural à la sortie du tuyau, avec un débit supérieur à 130
m
/h, cette opération doit être effectuée par un technicien agréé.
3
• Avec les paramètres réglés en usine, 1/2 de la chaleur produite par le poêle est diffusée dans la pièce où est installé le poêle, le
1/2 restant sort de la canalisation de gauche.
• Pour obtenir les meilleures performances, il faut équilibrer la puissance avec le débit d'air. Cette opération doit être effectuée
avec l'aide d'un technicien agréé.
• Les ventilateurs pouvant être canalisés ne peuvent pas être désactivés, mais ils doivent fonctionner à une puissance comprise
entre 1 et 5, ou en automatique.
5.14 INSTALLATION DU TIROIR À GRANULÉS (EN OPTION)
L'insert est prédisposé pour le chargement des granulés par un tiroir.
Pour le montage, procéder comme suit :

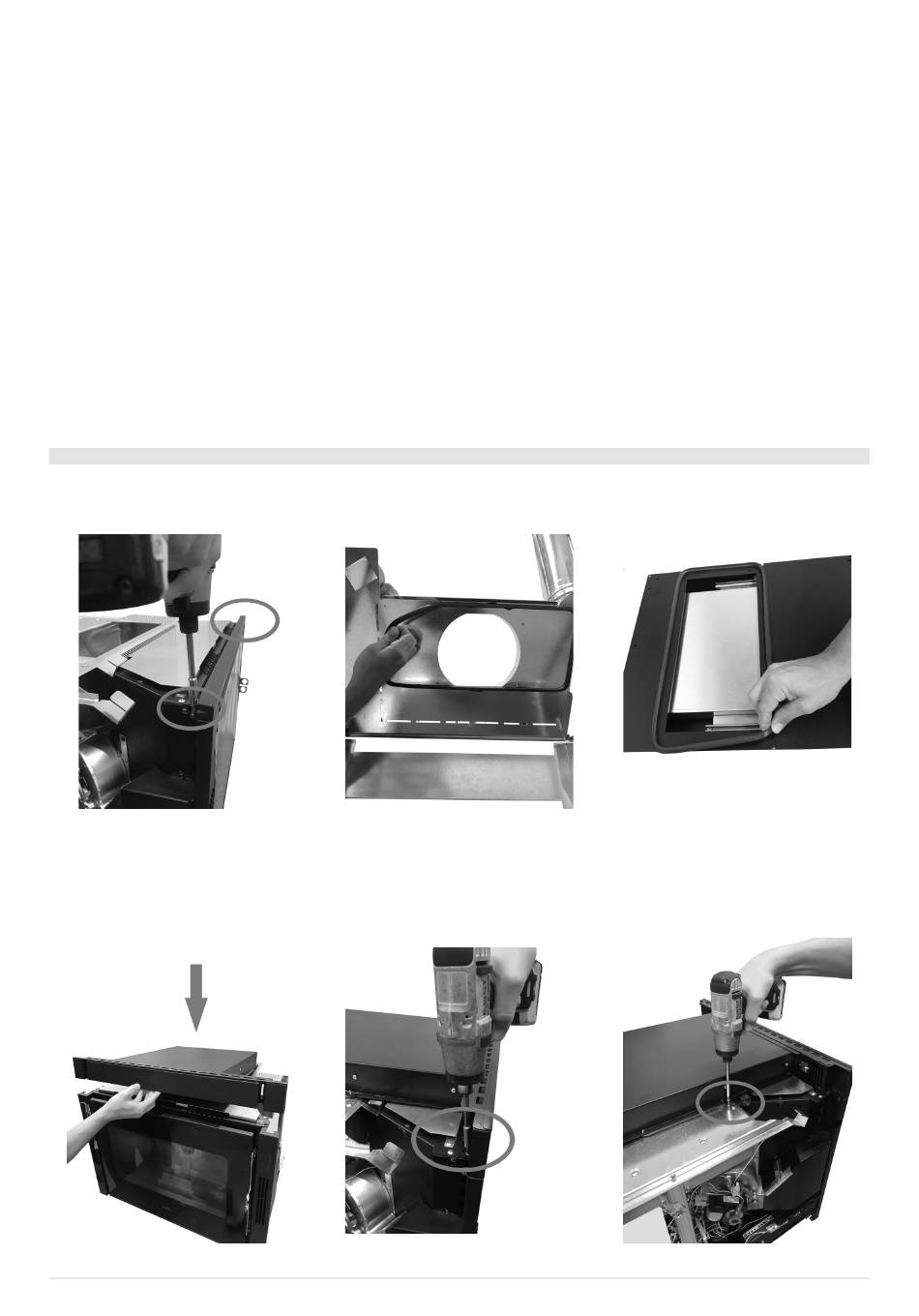

Fig. 57 - Retrait du profil supérieur
• Retirer l'insert du corps machine
• Retirer le profil supérieur qui se trouve au-dessus de la porte (voir Fig. 57),
• Dans la structure, retirer le joint en silicone qui se trouve sous le couvercle (voir Fig. 58) et le mettre sous le tiroir de charge-
ment des granulés (voir Fig. 59).
Fig. 60 - Positionnement du tiroir
ZEFIRO 3 - ZEN AIRTIGHT
Fig. 58 - Retrait du joint d'étanchéité
Fig. 61 - Fixation avant du tiroir
/h à un maximum de 83 m
3
Fig. 59 - Positionnement du joint d'étanchéité
Fig. 62 - Fixation centrale du tiroir
.
2
/h,,
3
35
