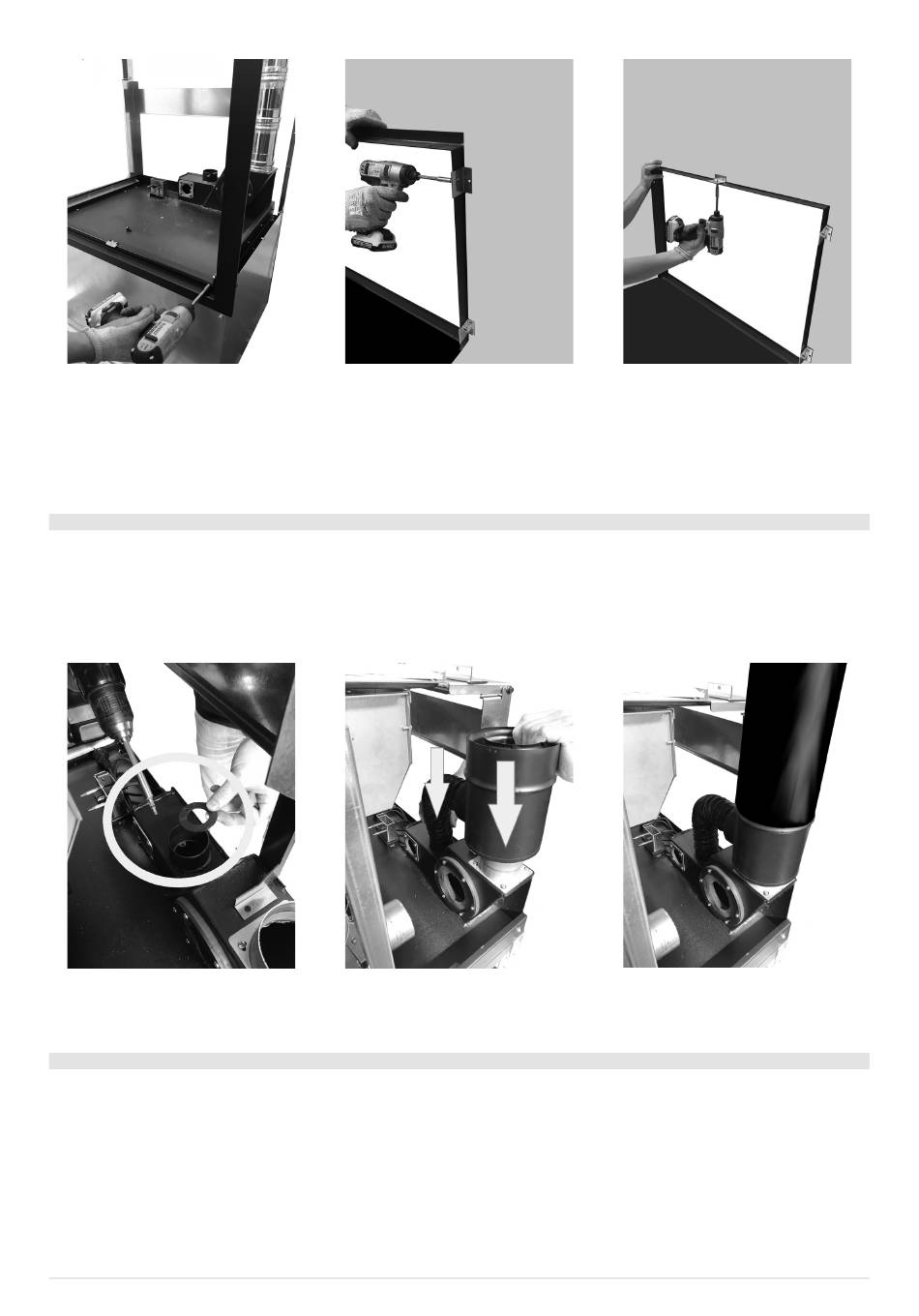

Fig. 79 - Fixation avant
Fig. 80 - Fixation arrière 1
Fig. 81 - Fixation arrière 2
• Retirer l'insert de la structure.
• Dévisser les 2 vis hexagonales sur la base de la structure, monter le cadre et revisser les vis (voir Fig. 79).
• Fixer le cadre à l'intérieur du mur au moyen des brides fournies (voir Fig. 80 et Fig. 81).
• Insérer à nouveau l'insert dans la structure.

5.17 INSTALLATION DU TUYAU CONCENTRIQUE (EN OPTION)

L'insert est prédisposé pour le raccordement du tuyau concentrique.
Pour le montage, procéder comme suit :
• Retirer l'anneau à l'intérieur du raccord de l'air (voir Fig. 82).
• Insérer le tuyau concentrique comme dans Fig. 83.
• Procéder avec le raccord avec le tuyau pour le conduit d' é vacuation des fumées (voir Fig. 84).
Fig. 82 - Retirer l'anneau
Fig. 83 - Raccordement du tuyau concentrique
Fig. 84 - Raccordement d'un conduit d'évacuation
des fumées
5.18 ROTATION DE L'ÉCRAN
Par défaut, l' é cran est tourné vers la gauche.
Pour avoir l' é cran tourné vers la droite, procéder comme suit :
39
ZEFIRO 3 - ZEN AIRTIGHT
