Raccordement Au Conduit De Fumées - Cadel EASY Manuel D'installation, D'entretien Et D'utilisation

FR

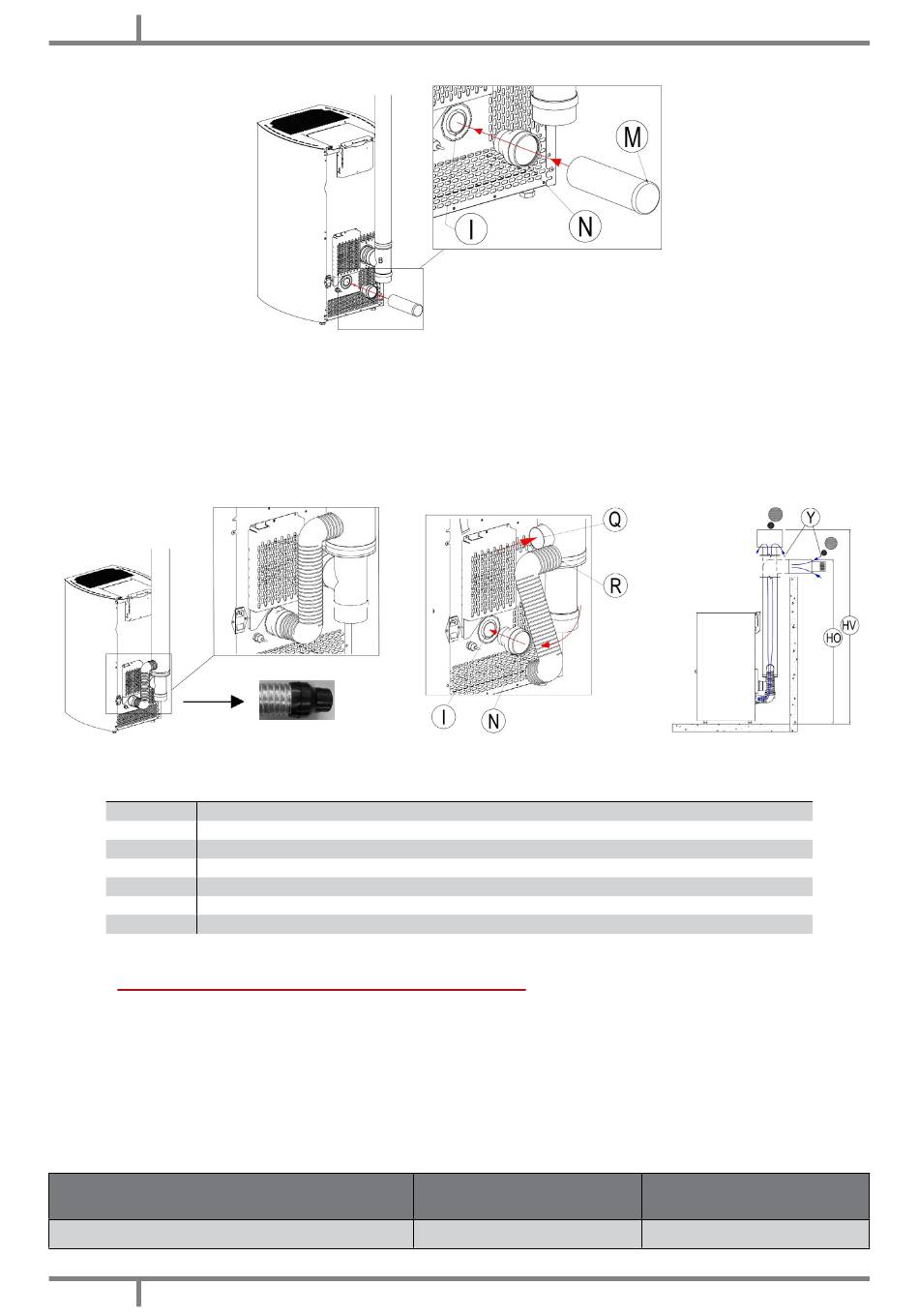

Exemple de procédure de connexion à le poêle en chambre étanche avec un système concentrique:
• Enclencher le raccord N dans le tuyau d'entrée d'air I (voir Fig. 12 à page 14 et Fig. 13 à page 14).
• Hauteur maximale admise pour l'installation d'un conduit d'évacuation des fumées à évacuation verticale
(toit) HV = 6 m (voir Fig. 14 à page 14).
• Hauteur maximale admise pour l'installation d'un conduit d'évacuation des fumée à évacuation horizontale
(mur) HO = 2,6 m (voir Fig. 14 à page 14).
• Raccorder N avec Q en utilisant un tuyau flexible qui résiste à une température de 100°C (nous conseillons
un tuyau en aluminium flexible).
Fig. 12 - Tuyau flexible
LÉGENDE Fig. 13 à page 14 - Fig. 14 à page 14
I
N
R
Q Raccord de l'air comburant tuyau coaxial
Y Entrée d'air comburant tuyau coaxial
HO
10.10 RACCORDEMENT AU CONDUIT DE FUMÉES
HV
Entrée de l'air comburant ayant un diamètre de 40 mm
Raccord en caoutchouc ayant un diamètre de 40/60 mm
Tuyau flexible en aluminium
Le poêle à pellets fonctionne grâce à un tirage des fumées forcé par un ventilateur, il est obligatoire de s'assurer
que tous les conduits soient correctement réalisés selon la norme EN 1856-1, EN 1856-2 et la norme UNI/TS 11278
concernant le choix des matériaux. L'ensemble doit être réalisé par du personnel ou des entreprises spécialisées
selon la norme NF DTU 24.1 et NF DTU 24.2.
Hauteur du conduit d'évacuation des fumées coaxial avec évacuation murale/horizontale
Hauteur du conduit d'évacuation des fumées coaxial avec évacuation par le toit/verticale
la formation de condensation dans les tuyaux.
• Le diamètre du raccord des fumées doit être égal ou supérieur à celui du tuyau de raccordement du poêle
(Ø80 mm).
• Certains modèles des poêles peuvent avoir une évacuation sur le côté et/ou à l'arrière. S'assurer que
l'évacuation non utilisée soit fermée avec le bouchon fourni.
• Le raccordement entre l'appareil et le conduit de fumées doit être court afin de favoriser le tirage et d'éviter
Longueur minimale verticale
14
TYPE D'INSTALLATION
Fig. 11 - Branchements
Fig. 13 - Branchements
TUYAUX DE RACCORDEMENT
Ø80 mm
1,5 m
Fig. 14 - Branchements d'un con-
duit d'évacuation des fumées
TUYAUX DE RACCORDEMENT
Ø100 mm
2 m
EASY - SWEET
