SECTION 9—OPTIONS
Récepteur
Positions de fixation
du bloque-roue
Boulons de fixation et écrous de blocage
Réglage de l'attelage du handbike
Support du plateau de roue
REMARQUE : Pour sécuriser le handbike correctement, le support du plateau de roue doit être réglé de façon à ce quʹil repose sur la
roue avant.
1.
Retirez les quatre boulons de fixation et les écrous de blocage qui fixent le support de plateau de roue au plateau de roue.
2.
Positionnez le support du plateau de roue à la position désirée.
3.
Fixez le support du plateau de roue au plateau de roue avec les quatre boulons de fixation et les écrous de blocage.
4.
Si nécessaire, le bloque‐roue peut être réglé sur lʹune des trois positions possibles pour quʹil repose sur la roue avant.
Pour régler le bloque‐roue, effectuez les étapes suivantes :
A. Enlevez le boulon de fixation et lʹécrou de blocage fixant le bloque roue au support du plateau de roue.
B.
Placez le bloque‐roue à la position de fixation désirée.
C. Fixez le bloque‐roue au plateau de roue au moyen du boulon de fixation et de lʹécrou de blocage.
Supports de barre de roue arrière
REMARQUE : Pour sécuriser le handbike correctement, les supports de roues arrière doivent être réglés de façon à ce quʹils reposent
sur les roues arrières.
1.
Desserrez les deux vis fixant le support de roue arrière à la barre de roue arrière.
2.
Réglez le support de roue arrière vers lʹintérieur/extérieur jusquʹà ce quʹil repose sur la roue arrière.
3.
Fixez le support de roue arrière à la barre de roue arrière avec les deux vis.
4.
Répétez les ÉTAPES 1 À 3 pour le côté opposé si nécessaire.
Série Excelerator
Petites vis de fixation et
écrous de verrouillage
Support
Bloque-roue

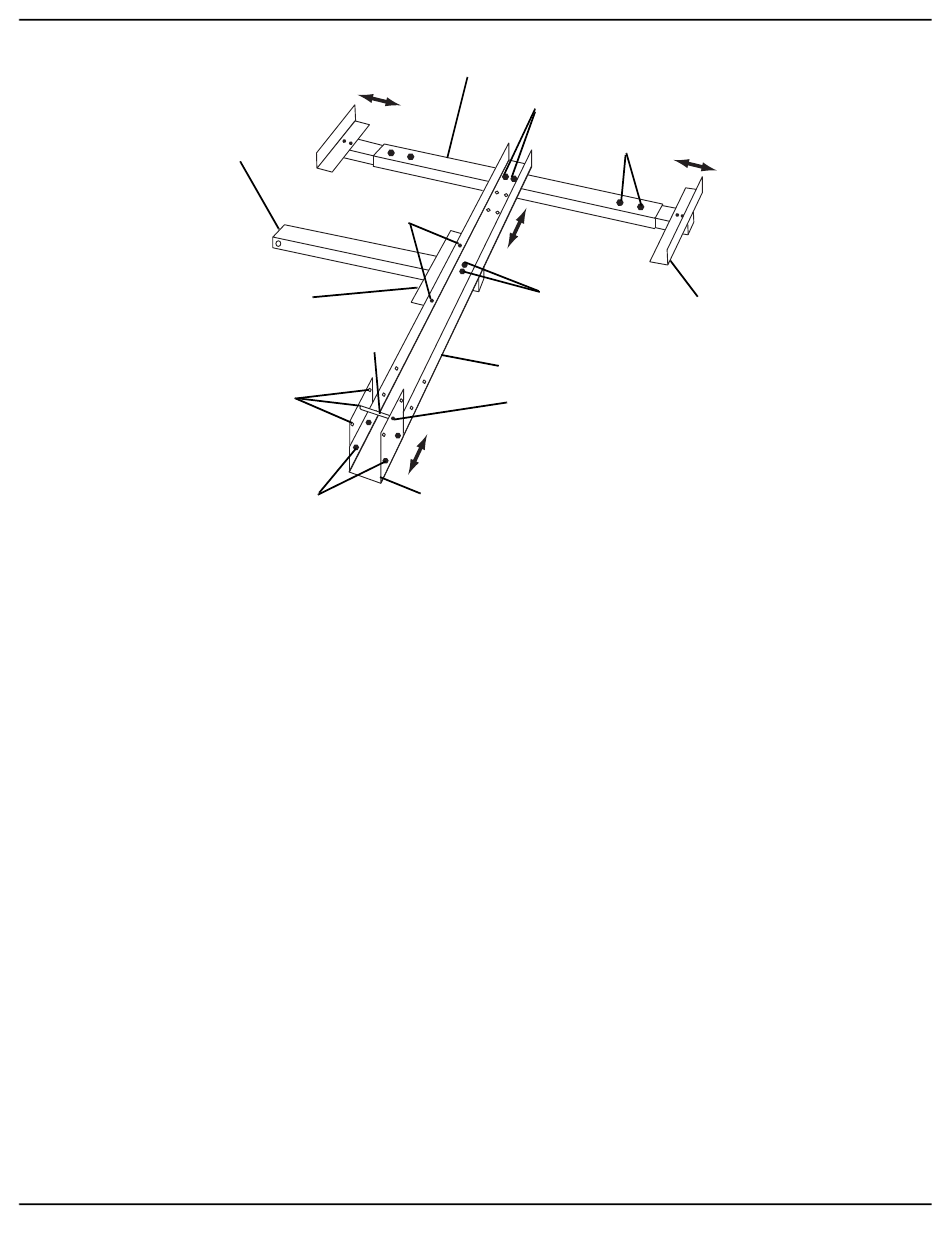

FIGURE 9.12 Assemblage/Utilisation/Réglage de l'attelage du handbike
Barre de roue arrière
Boulons de fixation et écrous de blocage
Grands Boulons
de fixation et
écrous de
blocage
Plateau de roue
Boulon de fixation et
écrou de blocage
Support du plateau de roue
38
Vis
Support de fixation
de la roue arrière
Part No. 1163180
