28

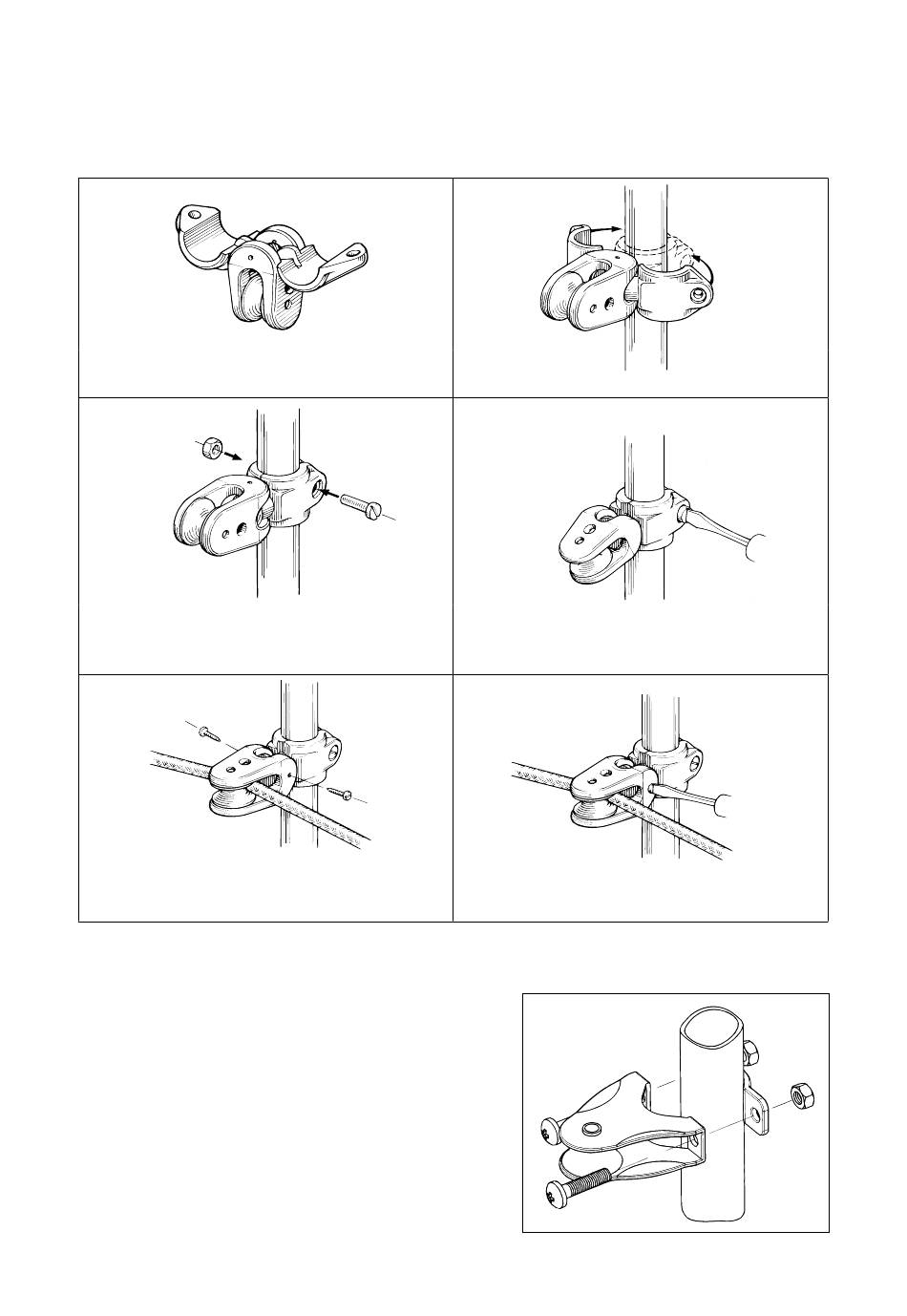

6.4 200 S: Montage des poulies de chandelier
Le kit Furlex contient 4 poulies de chandelier pour des chandeliers ou un balcon de 25 mm. La poulie
possède un axe à rotule permettant de l'orienter dans toutes les directions.
1.
Insérer les deux demi-étriers dans les joues du
réa, comme indiqué sur le schéma.
3.
Visser les demi-étriers ensemble en utilisant les
vis et écrous M6 fournis. Serrer légèrement les
vis.
5.
Faire passer la bosse d'enroulement et vérifier
la position, Finalement, bloquer la poulie en
position...
6.5 300 S: Montage des poulies de chandelier
Le kit Furlex comprend une poulie articulée à fixer de
préférence sur un chandelier ou un balcon de Ø 25 mm
et 4 poulies de chandelier fixes à fixer sur un chandelier
ou un balcon de Ø 25 mm. Les poulies fixes peuvent
être montées sur un chandelier de Ø 30 mm, dans ce cas,
remplacer les vis standards par des vis M6-25 mm.
Montage:
La poulie articulée est montée comme indiqué Figs.
6.4.a –6.4.f. Les poulies fixes sont montées
sur le chandelier comme indiqué sur le schéma,
les têtes de vis tournées vers l'intérieur du bateau.
2
Fig. 6.4.a
Refermer les demi-étriers sur le chandelier.
4.
Fig. 6.4.c
Aligner la poulie dans la bonne direction et
serrer les vis M6.
6.
Fig. 6.4.e
... en utilisant les vis auto-serrantes fournies.
Fig. 6.4.b
Fig. 6.4.d
Fig. 6.4.f
Fig. 6.5.a
