6. ALGEMENE OPBOUWINSTRUCTIES
Bij vloeren, plafonds en aanbouwwanden van niet brandbare bouwmaterialen.

Belangrijke opmerking:

De inbouwhaard mag niet worden geplaatst op zwevende plateau,
maar alleen op een op de ondergrond geplaatste plateau.

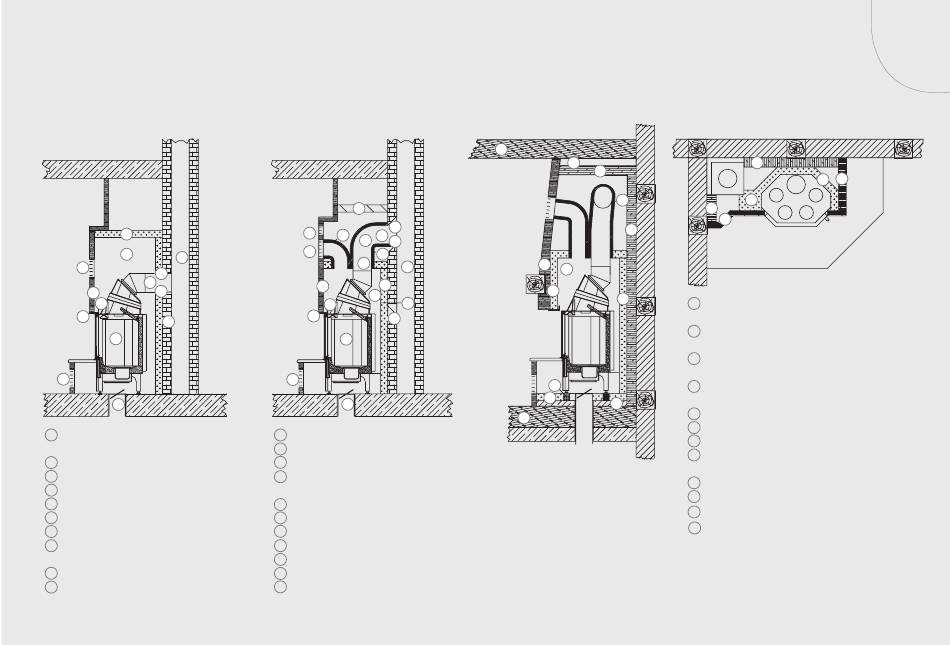

Spartherm inbouwhaard met
horizontale verbrandingsgas-
afvoerbuis.
1
6
20
5
2
4
3
7
8
9
19
10
12
11
1 Rondom-isolatie van de luchtkamer, minstens 8 cm dik
(zie p. 10 diktes warmte-isolatiematerialen)
2 Sluitkoord
3 Wandvoering of huls
4 Afvoerbuis (verbindingsstuk)
5 Luchtaanvoerrooster (afvoer hete lucht)
6 Luchtkamer
7 Siermetselwerk (van niet-brandbare bouwmaterialen)
8 Montageframe (niet direct op de inbouwhaard
plaatsen)
9 Isolatieband
10 Spartherm inbouwhaard
Spartherm inbouwhaard met
verticale verbrandingsgas-
afvoerbuis.
1
2
21
15 13
16
3
5
14
4
20
18
7
6
17
8
9
19
10
12
11
11 Verse-lucht-klep
12 Luchtcirculatierooster (invoer koude lucht)
13 Verbrandingsgas-afvoerbuis-verlenging
14 Isolatie van de verbindingsstukken in de bekleding
met minstens 3 cm dikke vormvaste minerale wol
15 Isolatie van de flexibele luchtkanaalbuis
16 Gebogen verbrandingsgas-afvoerbuis
17 Convectiemantel
18 Isolatie van de convectiemantel
19 Niet te beschermen wand tot 10 cm
20 Schoorsteen
21 Reinigingsopening
NL 15 NL 15
7. BIJZONDERE VOORZIENINGEN VOOR BRANDVEILIGHEID
Bij brandbare bouwmaterialen, vloeren (houten balkenplafond), plafonds en/of
aanbouwwanden
1
2
3
4
9
5
7
6
8
11
10
12
1
9
5
6
8
9
5
1 Bouwcomponent van brandbare bouwmaterialen
(of dragende wand van gewapend beton)
2 Opvulling met vormvaste minerale wol,
minstens 8 cm dik
3 Minerale bouwmaterialen (bijv. gasbeton-platen),
10 cm dik
4 Isolatie van de verbindingsstukken met minstens 3 cm
dikke vormvaste minerale wol
5 Siermetselwerk van niet-brandbare bouwmaterialen
6 Rondom-isolering van de convectiemantel
7 Convectiemantel van staalplaat
8 Isolatie van vormvaste minerale wol, ca. 8 cm dik
(zie p. 10 Diktes warmte-isolatiematerialen)
9 Wand van minerale bouwmaterialen, 10 cm dik
10 Isolatie van vormvaste minerale wol, 8 cm dik
11 Kleine warmtebrug
12
Betonplaat, minstens 6 cm dik
