Préparation au service
4.17 Fonctionnement avec variateur
Remarque
Documentation du variateur
Les instructions de service du variateur ne font pas partie de cette documentation. Tenir
compte également des informations de configuration du variateur.
4.17.3 Paliers isolés pour le fonctionnement avec variateur
Lorsque le moteur est exploité avec un variateur basse tension, un palier isolé et un capteur
de vitesse à palier isolé (option) sont montés côté NDE.
Respecter les caractéristiques techniques de la plaque signalétique en matière d'isolation de
palier et de shunts éventuels.
①
②
③

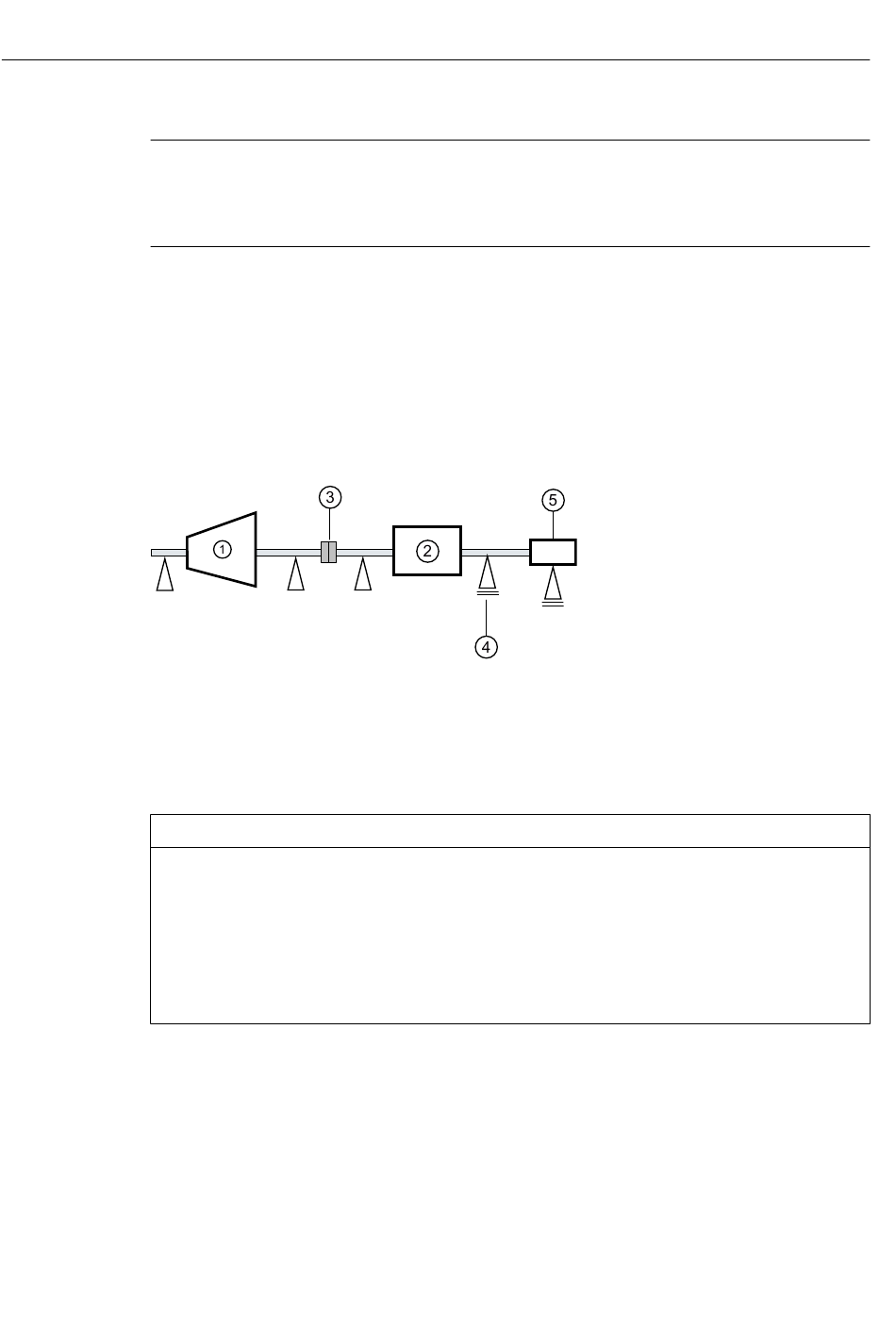

Figure 4-2
IMPORTANT
Endommagement des paliers
Il ne faut en aucun cas shunter l'isolation du palier. La circulation de courants peut entraîner
une dégradation des paliers.
● Lors de travaux de montage ultérieurs, par exemple intégration d'un système de graissage
● Au besoin, contacter le Service Center.
46
Machine entraînée
Moteur
Accouplement
Schéma de principe de l'entraînement monomoteur
automatique ou d'un capteur d'oscillations non isolé, veiller à ne pas shunter l'isolation du
palier.
④
Palier isolé
⑤
Montage d'un tachymètre isolé
Instructions de service 04/2016
SIMOTICS FD 1LL1
