Démarrage
Respectez les instructions ci-dessous pour démarrer
correctement l'unité.
Installation et inspection du refroidisseur
• Veillez à ce que toutes les opérations ci-dessus
(préparation au démarrage) soient effectuées. Respectez
les instructions apposées à l'intérieur de l'armoire
électrique
• Placez le panneau de Plexiglas fourni par Trane devant
les bornes électriques
• Assurez-vous que toutes les vannes d'eau et de
réfrigérant sont en position de service
• Assurez-vous que l'unité n'est pas endommagée
• Assurez-vous que toutes les sondes sont correctement
installées avec de la pâte conductrice dans leur doigt de
gant respectif
• Contrôlez la fi xation des tubes capillaires (avec protection
contre les vibrations et l'usure par frottement) et assurez-
vous qu'ils ne sont pas endommagés
• Réarmez tous les dispositifs de commande à réarmement
manuel
• Contrôlez l'étanchéité des circuits frigorifi ques
Contrôle et réglage
Compresseurs
• Vérifi ez le niveau d'huile à l'arrêt. Le niveau doit atteindre
la mi-hauteur du voyant situé sur le boîtier. Reportez-vous
à la fi gure 16 pour le niveau adéquat.

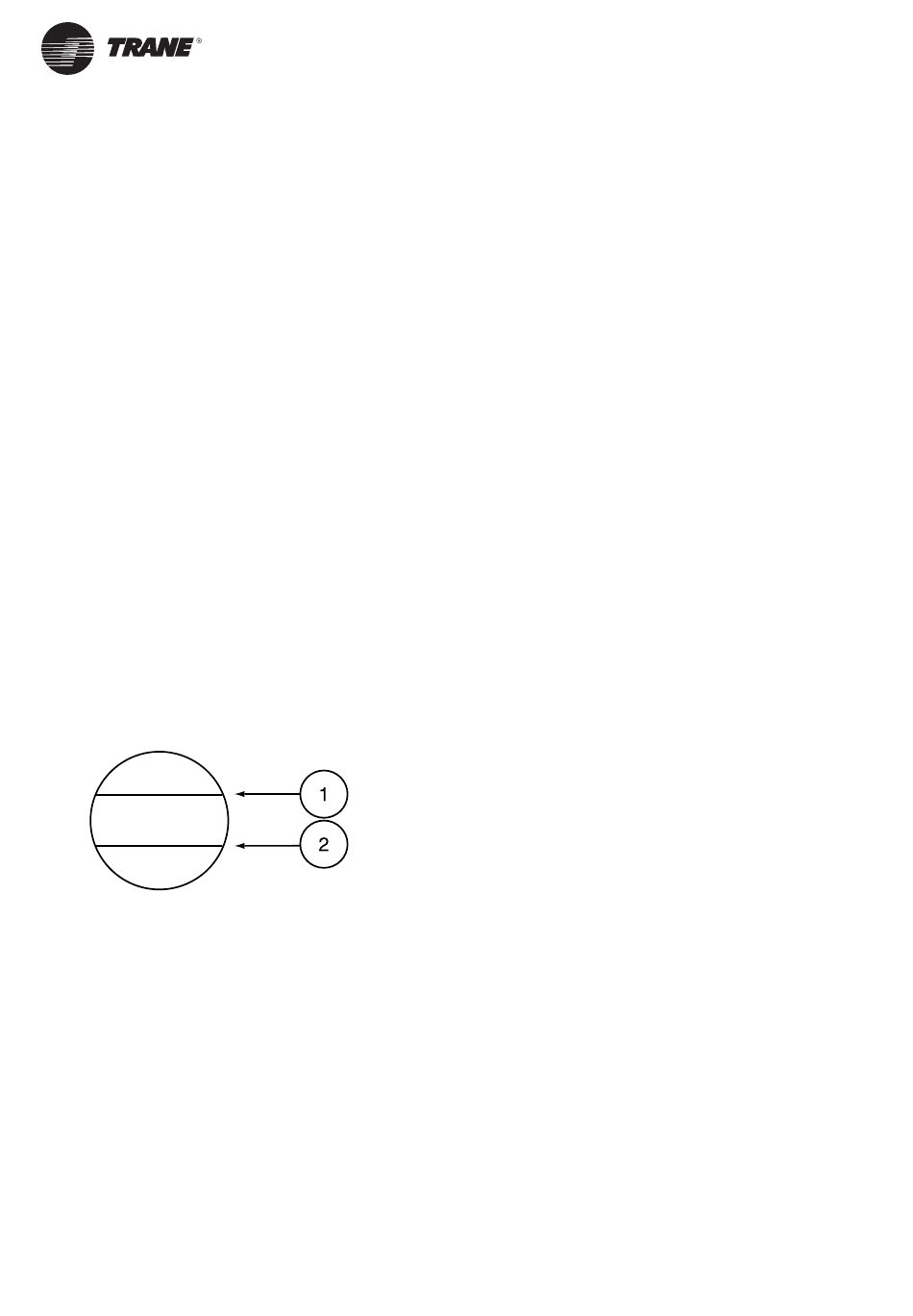

Figure 13 - Niveau d'huile du compresseur
1 = Niveau d'huile maxi.
2 = Niveau d'huile mini.
• Réarmez tous les dispositifs de commande à réarmement
manuel
• Contrôlez l'étanchéité des circuits frigorifi ques
• Vérifi ez le serrage des bornes sur les moteurs et dans le
coffret électrique
• Contrôlez l'isolation de tous les moteurs à l'aide d'un
mégohmmètre de 500 V CC conforme aux spécifi cations
du fabricant (2 mégohms minimum)
• Vérifi ez le sens de rotation à l'aide d'un phasemètre
Câblage d'alimentation électrique
• Vérifi ez le serrage de toutes les bornes électriques
• Réglez les relais thermiques des compresseurs
• Réglez les relais thermiques des moto-ventilateurs
42
Câblage de commande électrique
• Vérifi ez le serrage de toutes les bornes électriques
• Vérifi ez tous les pressostats
• Vérifi ez et réglez le module de contrôle de l'unité
• Effectuez un essai de démarrage sans alimentation
électrique
Condenseur
• Vérifi ez le sens de rotation des ventilateurs
• Contrôlez l'isolation de tous les moteurs à l'aide d'un
mégohmmètre de 500 V CC conforme aux spécifi cations
du fabricant (500 mégohms minimum)
Relevé des paramètres de fonctionnement
• Enclenchez le commutateur d'alimentation principale
• Démarrez la (les) pompe(s) à eau et vérifi ez l'absence
de cavitation
• Démarrez l'unité en suivant la procédure décrite dans le
manuel de l'utilisateur de l'interface de commande CH535.
Raccordez l'unité et le contacteur de la pompe à eau
glacée
• Après le démarrage, laissez fonctionner l'unité pendant au
moins 15 minutes afi n de s'assurer que les pressions sont
stabilisées
Vérifiez ensuite :
• la tension
• l'intensité des compresseurs et des moto-ventilateurs
• la température d'eau de sortie et de retour
• la température et la pression d'aspiration
• la température de l'air ambiant
• la température de l'air de souffl age
• la pression et la température de souffl age
• la température et la pression du réfrigérant liquide
• paramètres de fonctionnement
• la perte de charge du circuit d'eau glacée à
travers l'évaporateur (absence de module
hydraulique) ou la pression disponible de l'unité.
Doit être conforme au bon de commande Trane
• surchauffe : différence entre la température
d'aspiration et la température de point de rosée.
La surchauffe normale doit se situer entre 5 et
7 °C avec du R410A en mode Refroidissement
• sous-refroidissement : différence entre la
température de liquide et la température de
bulle. Le sous-refroidissement normal doit se
situer entre 2 et 15 °C avec du R410A en mode
Refroidissement
• différence entre la température de rosée en
haute pression et la température d'entrée d'air
du condenseur. La valeur normale sur les unités
standard utilisant le réfrigérant R410A doit se
situer entre 15 et 23 °C
• différence entre la température d'eau de sortie
et la température de point de rosée en basse
pression. La valeur normale sur les unités
standard, sans adjonction d'éthylène glycol dans
l'eau glacée, doit être d'environ 3,5 °C
Démarrage général
